Riscaldamento di tubi dell'acqua e sistemi fognari: metodi e

In quali casi viene utilizzato il riscaldamento elettrico delle tubature dell'acqua e dei liquami? Quali elementi riscaldanti posso usare? Come montarli correttamente?

Proviamo a rispondere a queste domande.

Quando è necessario il riscaldamento

In realtà, la risposta a questa domanda è abbastanza prevedibile: il riscaldamento forzato è necessario quando i tubi possono essere raffreddati sotto il punto di congelamento durante il funzionamento.

Perché può accadere?

• Il riscaldamento delle condutture dell'acqua e dei liquami deve essere garantito quando non è possibile posarli al di sotto del livello di congelamento.. Un esempio tipico è il permafrost: nelle regioni settentrionali di un paese, il terreno spesso congela per 3-5 metri e non si scongela durante l'estate.
• Il clima caldo, paradossalmente, rende anche l'installazione riscaldata. In alcuni casi, inverni caldi con gelate estremamente rare rendono la comunicazione sepolta o nascosta di comunicazioni semplicemente impraticabile. Quindi, il sistema fognario e l'acqua nella soffitta sopra la struttura del capitale sono molto più facili da allungare lungo la facciata senza rovinare la decorazione interna della casa.

A proposito: il calo della temperatura a 3-5 gradi di brina non porta al congelamento dell'acqua nei tubi. Come l'autore ha ripetutamente convinto, i problemi iniziano con le gelate notturne che raggiungono circa un segno di 10 gradi. I motivi sono l'alta salinità dell'acqua del rubinetto, lo spostamento del punto di congelamento e la calda evaporazione delle acque reflue.

strumenti

Quale potrebbe essere l'acqua del tubo del riscaldamento e le acque reflue?

Cavo resistivo

La soluzione più semplice è il cosiddetto cavo resistivo, un conduttore isolato con resistività costante. Con il passaggio della corrente, rilascerà la potenza termica, esattamente uguale alla potenza elettrica consumata.

Questo, a sua volta, è calcolato come il prodotto di tensione e amperaggio; la corrente è uguale al risultato della divisione della tensione per la resistenza elettrica totale del conduttore.

Ovviamente, regolando la lunghezza dell'elemento riscaldante con una resistività nota, è facile ottenere l'assegnazione della potenza termica necessaria per ciascun contatore.

Il cavo resistivo può essere sia single-core, coinvolgendo la posa di un anello chiuso, sia forte, richiedendo l'installazione di un giunto ad anello.

Il principale e, forse, l'unico merito della soluzione è il suo basso prezzo. Lo svantaggio principale è la flessibilità minima nella scelta della configurazione: l'acquirente deve utilizzare un elemento riscaldante di una lunghezza strettamente definita.

Cavo autoregolante

Questo problema è molto ingegnosamente risolto nella costruzione di un cavo autoregolante, con una sezione trasversale più simile a un nastro.

Come è un nastro riscaldante per tubi dell'acqua e fognature?

• Due conduttori di rame che corrono lungo l'intero cavo sono collegati ai contatti di zero e di fase.
• Tra loro c'è una matrice conduttiva, che è, molto semplicemente, una miscela di plastica con un alto coefficiente di espansione termica e polvere di carbone.
• All'esterno può essere presente una treccia con messa a terra che scherma il campo elettromagnetico durante la posa a spirale del riscaldatore.

Come funziona questo schema?

• Quando si alimenta la matrice conduttiva a causa del passaggio di corrente inizia a riscaldarsi.
• Quando il riscaldamento non è compensato da un intenso dissipatore di calore, l'espansione della matrice provoca un forte aumento della sua resistenza elettrica: le particelle del conduttore vengono rimosse l'una dall'altra. Di conseguenza, più riscaldata la sezione del cavo, il. più debole è riscaldato.

Cosa è buono?

• Questo cavo è economico. Nella stagione calda, riduce drasticamente il consumo energetico.
• Non ha paura delle sovrapposizioni e del surriscaldamento locale causato da loro.
• Infine, la lunghezza del conduttore può essere assolutamente qualsiasi - se solo il consumo di energia non supera la capacità di carico delle vene portatrici di corrente.

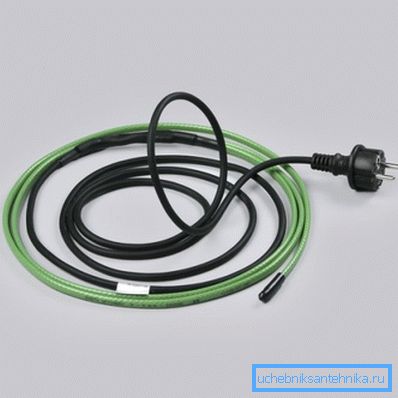

Sfumatura: per qualsiasi lunghezza, il cavo deve essere dotato di una guaina terminale: un jumper accuratamente isolato. L'isolamento è costituito da diversi tubi termorestringenti, sotto i quali viene applicata una piccola quantità di sigillante siliconico prima del ritiro.

Inoltre, la seconda estremità del cavo viene fornita con un cavo che porta corrente e una spina elettrica; in presenza di treccia, la spina deve avere contatti di terra.

Come scegliere la potenza ottimale del cavo autoregolante?

montaggio

È difficile organizzare con le tue mani il riscaldamento elettrico delle condutture idriche e delle fognature?

Fuori dal tubo

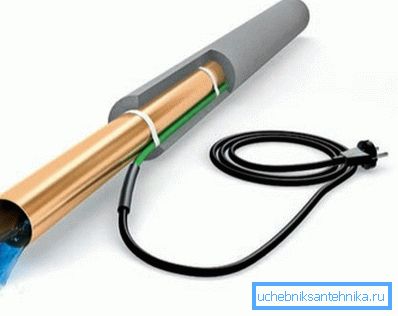

Il più semplice manuale di installazione si riduce alla posa dell'elemento riscaldante lungo il tubo in un involucro termoisolante. Il cavo può essere posato longitudinalmente o arrotolato.

Per il fissaggio del cavo si consiglia di utilizzare il nastro di alluminio. La raccomandazione è connessa al fatto che la sua superficie riflettente aiuta a ridurre la perdita di calore dovuta alla radiazione infrarossa.

Tuttavia: sulle curve dei tubi è preferibile utilizzare morsetti in polietilene. Il cavo autoregolante è piuttosto elastico e quando si tenta di avvolgerlo nel tubo, si strappa semplicemente lo scotch.

Lo stile esterno è semplice, ma implica una grande perdita di calore non mirata. Anche nel guscio di schiuma, una parte sostanziale del consumo di energia sarà inutilmente dissipata nello spazio.

Dentro il tubo

Il riscaldamento degli impianti idraulici all'interno del tubo è molto più efficiente, ma richiede la risoluzione del problema di sigillare il punto di ingresso del cavo. A tale scopo vengono utilizzati raccordi speciali con guarnizioni in gomma o silicone: durante il serraggio del dado a risvolto, la guarnizione sigilla saldamente il cavo.

È possibile posare il cavo scaldante nella fognatura o nella fossa settica?

Normalmente, questo è fortemente scoraggiato. Tuttavia, qui devi capire una sottigliezza.

La guaina esterna di qualsiasi cavo scaldante è il cloruro di polivinile, la plastica molto resistente ai media aggressivi, da cui provengono i tubi di scarico. Ma il ritiro del calore è molto meno resistente all'ambiente aggressivo delle acque reflue e per un paio d'anni semplicemente si dissolve in esse.

Da qui - una conclusione ovvia: è possibile scaldare dall'interno e dalla fogna; tuttavia, i passacavi devono essere portati al di fuori di esso in qualsiasi modo. Inoltre, non dimenticare la possibilità di blocchi: quando si pulisce il cavo o il cavo si può danneggiare il cavo.

conclusione

Su quale dei metodi di riscaldamento fermarsi - il lettore, ovviamente, dovrà scegliere da solo. Tutte le informazioni necessarie sono a sua disposizione.

Come al solito, un numero di materiali aggiuntivi offrirà un video in questo articolo. Buona fortuna!
