Rotolamento dei tubi: tecnologia e strumenti speciali

Laminazione o calandratura tubo - questo processo di produzione, durante il quale il prodotto metallico viene deformato, per varie direzioni in considerazione dell'angolo di piega desiderata.

In questo articolo parleremo di quali tipi di fresatura sono disponibili e per quali scopi vengono utilizzati. Inoltre, consideriamo cosa sia una macchina per la produzione di tubi e come funziona.

Tipi di rotolamento

Oggi, un certo numero di operazioni sono praticate ovunque, che sono unite da un nome comune: rotolare. Va notato che tutti questi processi tecnologici differiscono in modo significativo sia nel metodo di implementazione sia nelle caratteristiche delle apparecchiature utilizzate.

Quindi, con quali metodi vengono eseguiti i tubi rotanti? I due metodi principali sono la deformazione radiale (elaborazione delle sezioni trasversali) e la piegatura.

Deformazione radiale

La deformazione radiale viene eseguita aumentando o diminuendo la sezione trasversale. L'aumento di diametro è chiamato flaring e la diminuzione - rolling.

Diamo un'occhiata più da vicino a come questi processi vengono eseguiti:

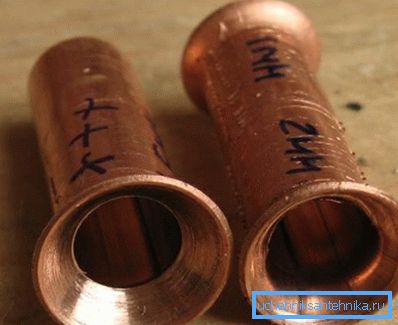

• L'espansione della sezione trasversale aumentando il diametro consente di creare una piccola presa all'estremità del tubo. Tale presa è la condizione primaria per l'implementazione di un raccordo senza dover adattare i singoli elementi della tubazione. Dopo aver creato l'espansione richiesta, è possibile inserire un tubo di diametro più piccolo nella presa e successivamente fissare in modo sicuro la connessione.

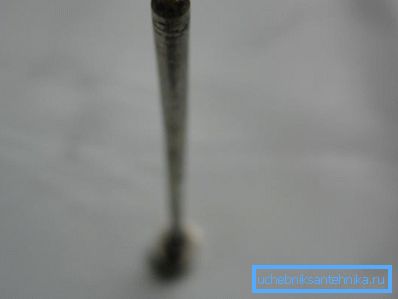

• Ridurre il diametro del tubo è il processo opposto di espansione. Se la tecnologia precedente ti consente di ottenere una presa, quindi ruotando la sezione trasversale si assottiglia dolcemente. Perché ne hai bisogno? Il diametro della sezione trasversale si restringe a un tubo era parte del più semplice e affidabile per la campana è stato risolto.

Importante: sia il primo che il secondo processo tecnologico vengono eseguiti su metalli duttili non friabili senza preriscaldamento. Se funzionerà con metalli rigidi incline alla rottura quando carichi meccanici possono richiedere preriscaldamento, in cui il prodotto sarà più flessibile e conforme.

Ora proviamo a capire con quale utensile viene eseguito il rotolamento radiale dei tubi dei freni.

Strumento Flare

L'istruzione per aumentare il diametro di una sezione pepata consente l'uso di vari strumenti, dal primitivo al tecnicamente complesso:

• Il dispositivo più semplice che viene utilizzato attivamente da idraulici e installatori di sistemi split è un cono di metallo con una superficie liscia.. È possibile creare un dispositivo del genere con le proprie mani, è sufficiente sminuzzare un cilindro metallico nella forma desiderata, quindi lucidare la superficie. Tuttavia, tale strumento può essere acquistato, in quanto il prezzo è basso. Il principio del dispositivo è semplice. È necessario inserire l'estremità del cono nel taglio del tubo e girarlo più volte con forza. Tra i vantaggi della soluzione, notiamo i costi abbordabili e la durata del dispositivo. Ma ci sono anche degli svantaggi, tra cui la possibilità di processare tubi solo da metalli teneri e la mancanza di un controllo preciso sul grado di espansione.
• Un cono più tecnologico e sofisticato è dotato di un cricchetto. Le istruzioni per utilizzare un cono migliorato sono molto simili con l'elemento precedente. Il cono è inserito nella sezione e ruota con la pressione. La presenza del cricchetto semplifica il processo di avvitare il cono e aiuta a regolare la forza.
• L'espansore è un altro strumento progettato per una svasatura rapida e di qualità relativamente elevata di tubi in metallo morbido.. La parte operativa dell'espansore è dotata di diversi segmenti. Schiacciando le maniglie dello strumento, piantiamo i segmenti, che a loro volta allungano il tubo. Lo svantaggio della soluzione non sono le pareti lisce della presa.

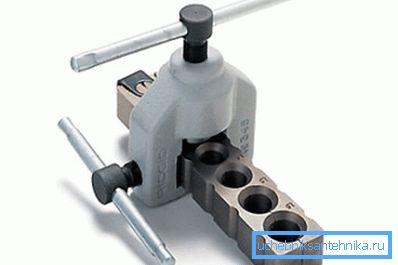

• Uno strumento di fresatura cono eccentrico è la soluzione più avanzata per lavorare con prodotti in metallo morbido.. Le istruzioni per l'uso dello strumento sono semplici, basta inserire il tubo nel foro del diametro appropriato e ruotare la maniglia. Lo strumento può essere dotato di un dispositivo di sicurezza che non consente al diametro di espandersi più del necessario. L'elaborazione di tubi con questo strumento fornisce il miglior risultato rispetto a tutti gli strumenti elencati in precedenza.

Utensile rotolante

• Un martello è lo strumento più semplice che può essere utilizzato per applicare colpi delicati sul bordo di un tubo. Per non piegare il tubo, è consigliabile inserire un'asta metallica.

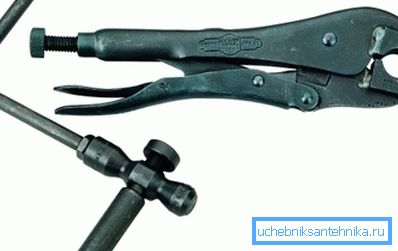

• Pinze speciali sono uno strumento professionale per la laminazione di tubi in rame, garantendo una qualità di piegatura accettabile. Affinché l'elaborazione di prodotti in metallo richieda meno sforzo fisico, è necessario scegliere le modifiche con una lunghezza maggiore delle maniglie. (Vedi anche l'articolo Flaring Copper Pipes: Features.)

Importante: per una lavorazione più accurata dei bordi dei tubi, è possibile utilizzare una macchina speciale con rulli. Le macchine di questo tipo sono progettate esclusivamente per uso professionale e quindi il loro prezzo è elevato.

Curvatura del tubo

Anche la piegatura dei tubi viene chiamata rolling. Questo tipo di lavorazione è ampiamente utilizzato nella produzione di varie condotte.

Considera le principali categorie di strumenti che ti permettono di piegare qualitativamente e allo stesso tempo qualitativamente.

• La molla (interna ed esterna) viene utilizzata dagli idraulici per deformare i tubi dal laminato a base di metallo. Tale laminazione per tubi in rame è facile da usare, il suo prezzo è basso, ma purtroppo, non è adatto per lavorare con i metalli più severe rispetto al rame.

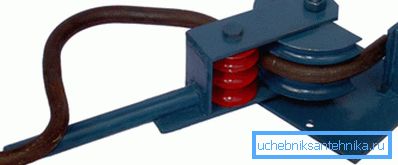

• La curvatubi è una soluzione universale per la deformazione di vari tubi metallici all'angolo richiesto. Inoltre, utilizzando tale strumento, è possibile osservare il raggio di rotazione del tubo. La curvatubi funziona grazie alla forza muscolare applicata al collare della leva.

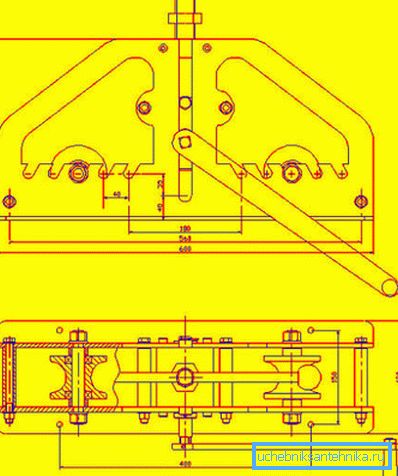

• I rulli di curvatura sono dispositivi che consentono di deformare tubi realizzati con metalli rigidi. Lo strumento è costituito da una piattaforma sulla quale, ad una certa distanza l'uno dall'altro, i rulli attraverso cui il condotto si estende. Regolando il rullo di pressione, è possibile controllare l'angolo e il raggio della curva. (Vedi anche l'articolo Come piegare un tubo del profilo: caratteristiche.)

conclusione

Ora sai cos'è una fresatrice per tubi, come funziona e per quale scopo viene utilizzata. Altre informazioni utili che puoi trovare guardando il video in questo articolo.
