Rulli per tubo profilato

L'unico strumento che può cambiare la forma di un tubo sagomato sono i rulli. E poiché i prodotti in metallo piegati sono spesso utilizzati nella costruzione, questo strumento è semplicemente indispensabile. I rulli per il tubo del profilo sono di diversi tipi, inclusi possono essere realizzati indipendentemente.

Tipi di rotoli

Strutturalmente, questo strumento per la formazione di tubi sagomati di forma arcuata può essere diviso in tipi, in base alla sorgente della forza applicata.

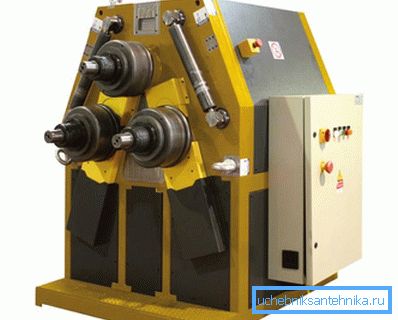

I rulli elettrici sono i più produttivi, sono caratterizzati dal maggior numero di prodotti piegati prodotti per unità di tempo rispetto ad altri tipi. La produttività aumenta a causa della presenza di un motore elettrico funzionante, con l'aiuto del quale la formazione di una nuova forma del tubo avviene abbastanza rapidamente.

I principali elementi strutturali della curvatubi elettrica:

• la base che è un letto di metallo;
• da 3 a 5 rulli che ruotano per mezzo di un motore elettrico;
• centrale elettrica sotto forma di un motore elettrico;
• morsetti deformabili.

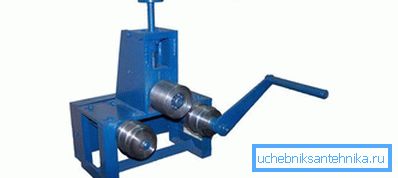

I rulli manuali per piegare il tubo del profilo sono considerati strumenti portatili pratici. A causa della loro dimensione relativamente piccola e dell'assenza di una trasmissione elettrica, vengono installati in qualsiasi luogo adatto, anche se lo spazio di lavoro è limitato. Il design dei rulli manuali per la piegatura del tubo profilato è simile a quello elettrico, con l'unica differenza che non hanno una trasmissione elettrica, ei rulli di alimentazione sono interconnessi per trasmissione a una catena, che con l'aiuto di morsetti deforma il tubo.

Le curvatubi manuali sono caratterizzate da difetti di progettazione. Nonostante il fatto che tali rulli siano molto convenienti per eseguire una piccola quantità di lavoro, è necessario utilizzare una notevole forza fisica. Non è così facile piegare un tubo metallico con una forza di trasmissione su morsetti e trasferimento di catena a una persona. Se il lavoratore non è una persona sufficientemente sviluppata fisicamente, o si è accumulato un affaticamento dovuto a frequenti ripetizioni di operazioni, tale strumento di produzione sarà improduttivo. Pertanto, tale strumento manuale è utile solo nella produzione di piccoli lotti di prodotti piegati.

I rulli idraulici sono considerati la tecnica più potente rispetto agli analoghi degli strumenti di piegatura sopra descritti. Una pressa idraulica in combinazione con un morsetto trasmette una forza così potente al tubo del profilo che si piega come un'ancia. Una tale unità può essere giustamente definita "super-pesante". La forza di flessione in un caso particolare è costruita dal complesso idraulico, che è facilmente mantenuto e controllato. Se, oltre all'attrezzatura esistente, si aggiunge un motore elettrico che agisce sui rulli di alimentazione, l'efficienza dell'unità aumenta in modo significativo, le prestazioni e le capacità saranno combinate.

Suggerimento: Un tale dispositivo può essere ulteriormente migliorato. Se il tamburo di alimentazione viene sostituito con un albero profilato, in una corsa sarà possibile piegare più tubi profilati contemporaneamente. A causa delle proprietà della pressa idraulica e della trasmissione elettrica, tale macchina è in grado di elaborare qualsiasi numero di prodotti.

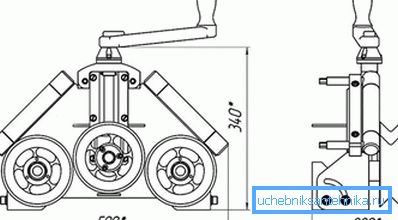

Sfortunatamente, i rulli idraulici pesano molto. Questo svantaggio si manifesta nel fatto che se lo installi da qualche parte, allora questo posto rimarrà per l'unità come un lavoratore per un lungo periodo - sarà molto difficile spostarlo dalla sua posizione. Per comprendere il dispositivo dell'utensile e, in linea di principio, la deformazione del tubo del profilo, è possibile vedere i disegni sottostanti dei rulli con le dimensioni applicate.

Il principio di funzionamento dei rulli

Per piegare il tubo del profilo sui rulli, non sono necessarie conoscenze e abilità speciali. Un dipendente deve eseguire solo alcune operazioni:

• Il tubo cade su due rulli di alimentazione.
• Con una certa forza, il tubo viene premuto contro un rullo piegatore tra cui scegliere.
• La marcia è impegnata.

Come risultato del passaggio del tubo profilato attraverso l'area di lavoro, viene piegato con un'angolazione pianificata. In caso di insufficiente grado di deformazione, il pezzo viene ancora una volta passato attraverso gli elementi di lavoro dell'utensile, mentre è necessario controllare la forza di serraggio.

Fare rulli fatti in casa

Oggi i rotoli fatti da sé per un tubo profilato si trovano spesso nella vita di tutti i giorni. Per un letto viene applicato l'ampio canale. Il meccanismo di piegatura può essere fatto da un design a forma di U utilizzando un martinetto idraulico o saldando con una piastra superiore della chiave.

• Se si utilizza un jack, dovrebbe essere posizionato sotto il letto e il potere di correre dall'alto ai rulli di alimentazione.
• In un altro caso, il tubo è un morsetto filettato piegato. Il perno è avvitato nel dado e il tallone è saldato all'estremità della forma desiderata.

Quando si alimenta il tubo, è possibile utilizzare una normale catena di bicicletta. Gli asterischi sono saldati sull'azionamento e sugli alberi condotti e la catena è tesa. La maniglia è fissata all'albero di trasmissione.

Suggerimento: In termini di durezza, i rulli di alimentazione devono superare il tubo del profilo, quindi sono induriti.
