Sandwich pipe: qual è questo elemento e i requisiti di base
Oggigiorno, le apparecchiature di riscaldamento ad alte prestazioni sono spesso utilizzate nelle abitazioni, per il cui buon funzionamento è necessario un sistema efficace per la rimozione dei prodotti di combustione dei gas di scarico. Se i camini precedenti venivano realizzati principalmente in mattoni, oggi questa opzione viene utilizzata sempre meno a causa del costo elevato e della laboriosità della costruzione. L'opzione migliore oggi è il tubo sandwich: con le tue mani puoi creare rapidamente un camino affidabile.
Quali fattori dovrebbero essere considerati quando si sceglie un'opzione di design specifica
Nonostante la sua apparente semplicità, gli elementi sandwich variano in una serie di caratteristiche e materiali utilizzati, quindi questo capitolo può essere utilizzato come una sorta di istruzione, soprattutto se si acquistano prodotti già finiti.
| Diametro del tubo interno | È un indicatore molto importante, in quanto il tiraggio del camino dipende direttamente da esso. Il diametro è calcolato sulla base della potenza della caldaia e del suo tipo (come è noto, nel caso del combustibile solido il numero di prodotti della combustione è molto più alto di quello del gas e di altri). Di conseguenza, maggiore è la dimensione, maggiore è il prezzo. |
| Materiale isolante | Qualunque opzione tu scelga, deve essere non combustibile. La soluzione migliore è la lana di roccia, che ha elevate proprietà di isolamento termico ed è in grado di resistere anche agli effetti del fuoco aperto, che garantisce il massimo livello di sicurezza |

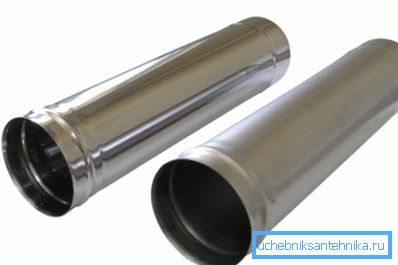

| Materiale per la fabbricazione di tubi | Più comunemente usati sono due opzioni - normale e acciaio inossidabile. Il primo materiale ha un basso costo, ma è suscettibile alla corrosione, che riduce la vita utile dei prodotti, perché i prodotti della combustione hanno un'aggressività molto elevata. L'acciaio inossidabile è molto più resistente e durevole, ma il suo prezzo è parecchie volte superiore rispetto all'acciaio normale |
| Spessore della parete del tubo | Tutto è semplice: più questo indicatore, più durevole è il prodotto. Non si dovrebbe risparmiare sullo spessore, poiché la superficie è costantemente influenzata da alte temperature, condensa e sostanze aggressive e i tubi sottili diventeranno inutilizzabili molto rapidamente. |
| Spessore di isolamento | Un altro fattore importante che influenza il grado di calore della superficie esterna, maggiore è lo strato di isolante termico, minore è la temperatura del guscio esterno |
| Materiale del tubo esterno | Più spesso, l'acciaio zincato viene utilizzato per questi scopi: un materiale economico e abbastanza durevole. Puoi anche usare l'opzione dell'acciaio inossidabile, sembra molto meglio, ma il costo è molto diverso |
Caratteristiche di produzione e installazione di prodotti
Un gran numero di prodotti per camini può essere trovato sul mercato, ma il loro costo è piuttosto alto, e tali costi non sono sempre giustificati, specialmente se il sistema viene realizzato in una dacia dove i risparmi sono importanti. Vedremo come costruire un tubo sandwich con le tue mani e realizzare la corretta installazione del sistema.
Come eseguire l'autoassemblaggio degli elementi del camino
Per comprendere il processo, considera la possibilità di realizzare un tubo sandwich con le tue mani sotto forma di istruzioni dettagliate:

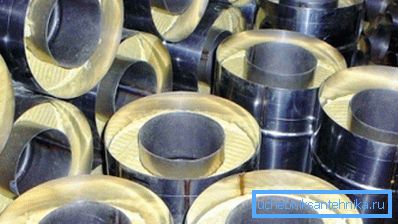

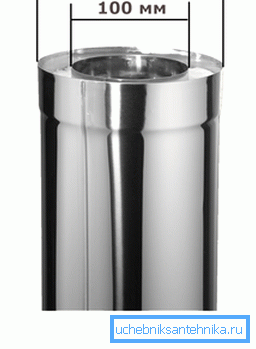

- Per cominciare, viene acquistato un tubo per la cavità interna, il cui diametro viene calcolato in base alla potenza e al tipo di attrezzatura. Di norma, la dimensione è 100-120 mm e, per le opzioni più potenti, 150-180 mm. I diametri più grandi sono utilizzati negli impianti industriali, quindi non ha senso considerarli.
- Successivamente avrete bisogno di lana di pietra o di basalto per isolare l'elemento interno, lo spessore potrebbe essere diverso, ma è importante ricordare che più grande è lo strato, più sicura sarà la costruzione e meno la parte esterna dell'elemento si scalderà. (Vedi anche l'articolo La pipa per la stufa: caratteristiche.)
- La custodia esterna deve essere selezionata tenendo conto del tubo interno e dello strato di isolamento, il progetto risultante dovrebbe fornire una disposizione densa dell'isolante. L'acciaio zincato a basso costo è più comunemente utilizzato, è possibile realizzare i tubi da soli o acquistarli in forma finita.
Ricordate! Se si utilizza un tubo di acciaio, dovrebbe essere a pareti spesse, per i prodotti in acciaio inossidabile, questa cifra potrebbe essere inferiore, poiché questo materiale è molto più resistente alle alte temperature e alla condensa.

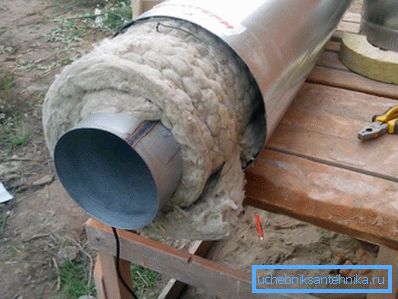

- L'assemblaggio è molto semplice: viene prelevato un pezzo della camera d'aria, che viene accuratamente avvolto con lana di roccia. Il lavoro viene eseguito gradualmente: la parte avvolta nell'isolamento viene inserita nella sezione del tubo esterno per sezione. È importante assemblare gli elementi con la massima tenuta dell'isolatore termico.
Suggerimento: L'attenzione principale dovrebbe essere prestata alle giunture dei tubi interni, le prese dovrebbero essere pulite e livellate, a volte per aumentare la resistenza ha senso rafforzare ulteriormente il collegamento con i morsetti.
Come potete vedere, realizzare tubi sandwich è un processo abbastanza semplice, è importante che tutti gli elementi combacino perfettamente con precisione in modo che fumo e condensa non penetrino dall'interno del camino fino all'isolamento o anche all'esterno.
Installazione del sistema
Questa fase è anche di grande importanza, poiché l'installazione impropria del tubo sandwich conduce alla penetrazione di fumo e condensa nella stanza e riduce significativamente la durata della struttura. A differenza delle tubazioni per la ventilazione, vengono richieste richieste molto più elevate sui camini e qualsiasi violazione può comportare il divieto di funzionamento del sistema da parte delle autorità tecniche e di controllo degli incendi.
L'assemblaggio viene eseguito nel seguente ordine:
- L'installazione è dal basso verso l'alto, a partire dalla caldaia. Non è consigliabile isolare la sezione del tubo vicino alla caldaia, inoltre questa parte dovrebbe essere rimovibile, poiché si brucia più velocemente di altre e dovrà essere sostituita molto prima di tutte le altre.
- Come sai, la condensa viene raccolta all'interno del tubo, e per rimuoverlo al giro del tubo, puoi mettere un tee su cui attaccare un imbuto con un tocco sul fondo. Raccoglierà la condensa e potrai rimuoverlo facilmente e semplicemente, il che ha un effetto positivo sulla durata dell'intero sistema.

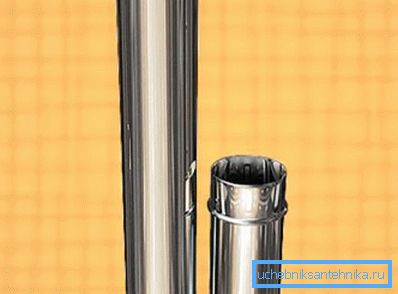

- Gli elementi interni sono installati con le prese verso l'alto, questo elimina la perdita di condensa.. Ogni tubo successivo viene inserito nel precedente, grazie al quale il liquido scorre verso il basso in una camera di raccolta dell'acqua appositamente progettata, dalla quale successivamente viene rimossa la condensa caustica.

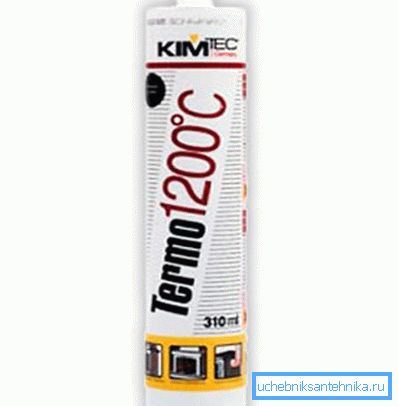

- Per garantire la migliore affidabilità delle articolazioni, tutti gli accoppiamenti sono inoltre trattati con un sigillante.. E devi usare una versione resistente al calore che possa resistere a temperature fino a 1500 gradi, il più delle volte la composizione ha un colore rosso o nero, e sulla confezione è indicato un massimo di temperatura a cui può essere usata la composizione.
- I tubi esterni, al contrario, sono messi l'uno sull'altro e fissati con viti o rivetti..
- Se è necessario montare tubi su pannelli sandwich o altre lastre di metallo, è consigliabile utilizzare fascette speciali per regolare la distanza dal muro.
conclusione
L'uso di tubi sandwich consente di realizzare rapidamente un sistema di alta qualità dei prodotti di combustione dei gas di scarico senza le competenze di un addetto alla stufa e carichi sulle strutture dell'edificio. Il video in questo articolo aiuterà a capire meglio alcune sfumature.
