Supporti della pipeline: tipi e caratteristiche

I supporti sono un elemento necessario dei sistemi di condotte. Il fatto è che anche la connessione di tubi di altissima qualità diventerà molto rapidamente inutilizzabile se la struttura non è fissata saldamente. Successivamente, consideriamo quali tipi di questi prodotti esistono, come i supporti di scorrimento per le tubazioni differiscono da quelli fissi e in quali casi vengono utilizzati.

Informazioni generali

L'affidabilità della pipeline dipende da molti fattori, come ad esempio:

• Il clima in cui viene utilizzato il sistema;
• Peso del sistema;
• Vibrazioni esterne e altro

I supporti sono utilizzati per ridurre l'impatto negativo della maggior parte di questi fattori.

Più spesso vengono utilizzati nei seguenti settori:

• Centrali atomiche e termiche;
• Trasporto di petrolio e gas in autostrada;
• Sistemi di valori tecnologici;
• Tutti i tipi di progetti di ingegneria.

Secondo GOST 36 146 88 il diametro del prodotto può essere compreso tra 18 e 1620 mm. Il tipo di metallo per loro viene selezionato in base alle caratteristiche della linea e del prodotto stesso.

Il requisito materiale più importante è la capacità di resistere a carichi pesanti.

Varietà per tipo di azione

Tutti i tipi di supporto esistenti sono divisi in due tipi: mobili e fissi. La scelta del tipo di parte dipende dalle condizioni operative della linea e dal suo tipo. Inoltre, impareremo di più sulle caratteristiche di entrambi i tipi (leggi anche l'articolo Rotolamento dei tubi: tecnologia e strumenti speciali).

mobile

Questi elementi sono utilizzati per l'organizzazione di sistemi di terra e fuori terra. Tra loro e i tubi ci sono dei compensatori speciali.

Le loro funzioni principali sono le seguenti:

• Ridurre l'impatto della temperatura instabile sui tubi;
• Ridurre vari tipi di vibrazioni;
• Ridurre gli effetti delle perdite di carico all'interno dei tubi.

Molto spesso queste parti vengono utilizzate nelle regioni settentrionali, caratterizzate da rapidi cambiamenti di temperatura. La caratteristica principale degli elementi mobili è che sono in grado di sopportare solo carichi verticali, ma allo stesso tempo non impediscono lo spostamento orizzontale dei tubi, che si verificano a seguito delle espansioni di temperatura.

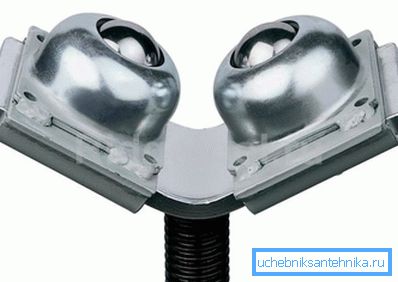

Le parti mobili sono di diversi tipi:

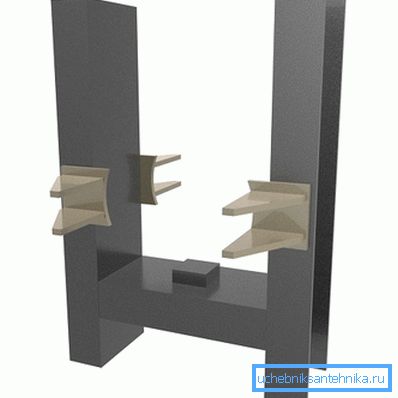

fisso

Può essere utilizzato sia per la posa di terreni, sia per le condotte sotterranee. Dal momento che non è difficile indovinare il nome, essi fissano i tubi sia in posizione verticale che orizzontale.

Classificazione per caratteristiche costruttive

A seconda della tecnologia di installazione e delle caratteristiche costruttive, le parti in questione sono classificate in:

• Alloggiamento saldato;
• Scafo a morsetto;
• Open-frame;
• pannello elettronico;
• Costruzioni di curve ripide.

Successivamente, dai un'occhiata più da vicino a tutte le loro specie.

saldatura

I prodotti saldati si distinguono per una varietà di specie. Sono mobili e immobili.

I loro vantaggi includono:

• Prezzo basso;
• Facile installazione;
• Affidabilità.

Fai attenzione! Le parti saldate sono utilizzate esclusivamente per tubi in acciaio.

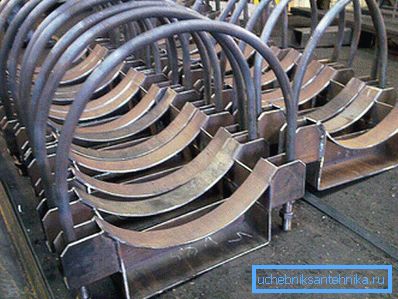

Morsetti per il corpo

Questi prodotti possono anche essere mobili e immobili.

Sono divisi in due tipi:

• Con un morsetto rotondo - è consentito applicare sia per sistemi in acciaio che per alcuni altri tipi di autostrade.
• Con un giogo di tipo piatto, applicare solo ai maestri di acciaio.

Fai attenzione! I sistemi a cerchio, che si distinguono per la presenza di elementi di rinforzo, appartengono anche ai morsetti del corpo.

non imballati

In effetti, questi prodotti sono normali morsetti. Sono anche mobili e immobili. Se i primi assicurano il libero movimento dei tubi, in conseguenza dei quali vengono anche chiamate guide a morsetto, questi ultimi vengono fissati alla base mediante saldatura.

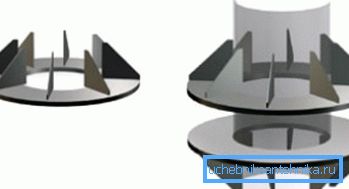

pannello elettronico

Supporti fissi sono usati per fissare le sezioni verticali. La loro installazione viene eseguita mediante saldatura. Molto spesso vengono utilizzati quando si passa un tubo attraverso un muro.

Costruzioni piegate ripide

Questa parte è installata sotto il design della piega. Il suo design può essere sia mobile che immobile. Devo dire che questi prodotti sono utilizzati non solo per le autostrade, ma anche per il fissaggio di tutti i tipi di attrezzature.

Caratteristiche di installazione

Prima di tutto, va detto che è piuttosto difficile installare correttamente i supporti, quindi è meglio non fare questa operazione con le proprie mani, ma affidarla agli specialisti. Il fatto è che in caso di violazione della tecnologia di installazione, le conseguenze possono essere le più spiacevoli, dal momento che questi elementi sono soggetti a carichi pesanti dalla tubazione stessa e dai fluidi che lo attraversano.

La distanza tra queste parti dipende dal diametro dei tubi, nonché dal tipo di fluido trasportato e dalla tecnologia di installazione del prodotto. Questa distanza è anche un parametro importante su cui può dipendere la durata della condotta, quindi i professionisti dovrebbero determinarlo.

Ecco, forse, tutti i punti principali che si possono dire sulle caratteristiche di queste parti di condotte.

conclusione

I supporti destinati alle condotte sono disponibili in un'ampia varietà di design, quindi la scelta dipende da una serie di fattori. Tuttavia, al fine di garantire il corretto funzionamento della struttura, non solo la parte deve essere correttamente selezionata in un modo o nell'altro, ma devono essere osservate anche le istruzioni di installazione (vedere anche l'articolo Tubo senza saldatura: campo di applicazione e processo di produzione).

Dal video in questo articolo, puoi ottenere maggiori informazioni su questo argomento.
