Svasatura tubi di rame: rivedere strumenti e metodi

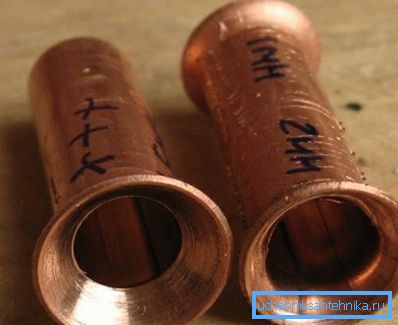

La svasatura o il rotolamento del tubo è la deformazione del materiale da cui sono fatti in una determinata direzione. Il rollio è consigliabile nel caso in cui il prodotto finito o il prodotto timbrato non possano essere acquistati o prodotti nella giusta misura e forma.

Un altro motivo per l'applicazione di questo metodo potrebbe essere la necessità di regolare il diametro interno del tubo alla dimensione desiderata.

Concetti di base

Il rotolamento viene spesso utilizzato in sistemi in cui gli elementi sono collegati mediante accoppiamenti o saldatura. Questi sono sistemi come acqua, riscaldamento, gas, raffreddamento, condizionamento dell'aria o ingegneria meccanica. Se stiamo parlando di un processo simile a quello di tubi di acciaio che svasano o di rame su scala industriale, quindi per questo processo utilizzando alberi specializzati, rotolando sulla superficie diverse volte per creare il diametro desiderato.

Un caso particolare di laminazione può essere il funzionamento di una curvatubi, che gli installatori di impianti idraulici o di gas devono aver incontrato. In questo strumento, il rullo rotola il tubo intorno alla forma di un dato raggio, creando una piega dei parametri richiesti.

Perché è necessario rotolare

Avvicinare le provette con le proprie mani è una procedura necessaria nei seguenti casi:

• Acquistare un tubo della misura richiesta non è possibile a causa del fatto che i prodotti con parametri specificati non sono realizzati con metodi di fusione e stampaggio;
• Per assemblare il sistema, è necessario un adattamento esatto degli elementi alle dimensioni, in base a determinati parametri dell'angolo di piegatura o del diametro interno.

L'arrotolamento dei tubi di rame che partecipano alla creazione del sistema di approvvigionamento idrico appartiene all'ultimo caso.

L'implementazione del metodo di laminazione

La svasatura dei tubi di rame con le tue mani è una procedura che richiede certamente l'uso di uno strumento specializzato.

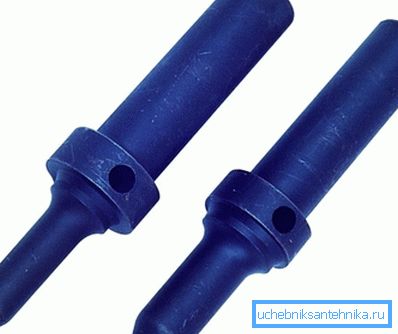

La plasticità di un materiale del genere come il rame consente a una persona che è fisicamente sviluppata e abbastanza abile da provare semplicemente a tirare un tale tubo su una forma conica con le proprie mani, ma questo è irto delle seguenti conseguenze:

• Un tubo sottile con l'implementazione di questo metodo è facile da tacere;
• In un luogo dove c'è uno sforzo massimo, il tubo può semplicemente rompersi.

Consiglio. Questo metodo di stretching è considerato piuttosto approssimativo e viene utilizzato solo in casi estremi.

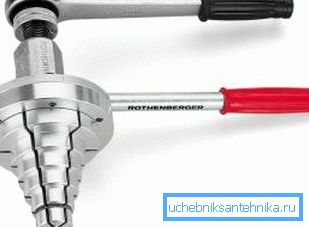

Tra un tale metodo barbarico di stiramento e un buon rotolamento, che viene utilizzato da una svasatura per tubi di rame, esiste un'opzione intermedia - un dispositivo con ugelli intercambiabili o un espansore. Questo dispositivo consente di allungare il materiale in rame morbido con una leva in una sola semplice azione.

Fai attenzione! L'espansore svasatore è un dispositivo conveniente, la sua velocità è decente, ma la qualità del risultato lascia molto a desiderare.

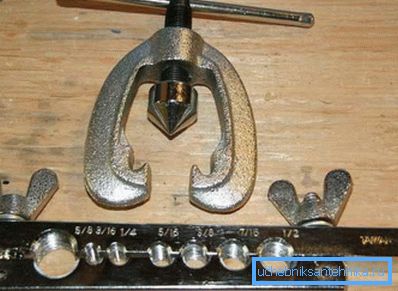

Lo strumento più appropriato per la svasatura è un rullo in materiale carburo che scorre ripetutamente sul diametro interno del tubo in fase di posa. Con ogni noleggio di un determinato rullo, la deformazione del tubo sarà più forte in una determinata direzione.

Vantaggi dell'utilizzo di un rullo

Avvicinare un tubo di rame con le tue mani usando un rullo è un processo caratterizzato dalle seguenti caratteristiche:

1. Le lacrime del tubo in lavorazione sono escluse.. Ogni rullo di laminazione è accompagnato da una leggera deformazione del prodotto e la deformazione graduale è facilmente trasferita dal metallo, che elimina le rotture;
2. Lo spessore della parete del tubo dopo la svasatura rimane uniforme. L'ispessimento delle pareti del tubo, se inizialmente era di composizione eterogenea, verrà steso ad uno spessore uniforme con l'aiuto di rulli;
3. Dopo il flaring la superficie sarà perfettamente piana e liscia.. Tale scorrevolezza dipende direttamente dalla qualità dello strumento utilizzato.

Fai attenzione! Hai certamente l'opportunità di acquistare uno strumento di qualità inferiore, il cui prezzo sarà inferiore. Un tale prodotto ha un contorno che viene semplicemente premuto nel tubo in una posizione fissa. Il risultato dopo aver lavorato con questo flaring sarà un po 'peggiore, ma abbastanza accettabile.

L'uso di un flare

La svasatura del tubo di rame con l'aiuto di una mano svasata viene eseguita se la connessione viene effettuata con l'aiuto di giunti o mediante saldatura. Quando si salda, è necessario espandere un'estremità in cui è inserito un altro tubo.

Quindi, c'è un piccolo spazio che deve essere riempito con la saldatura. Questo tipo di connessione è considerato il più affidabile per l'installazione di un sistema split e di unità di refrigerazione.

La connessione di accoppiamento è anche abbastanza popolare a causa del fatto che è abbastanza facile assemblare e smontare un tale sistema. Prima di iniziare la svasatura del tubo per il montaggio con l'aiuto di giunti, è necessario prima prepararlo, e solo allora iniziare la deformazione.

L'ordine di lavoro è il seguente:

• Estremità pulita del tubo:
• Una manica è posta sul tubo;

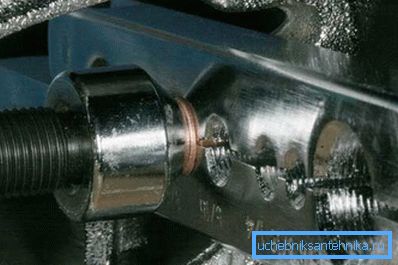

• Il tubo è inserito nello strumento. La vite flaring ruota finché il bordo non forma un angolo di 45⁰;
• Il prodotto viene rimosso dallo strumento;

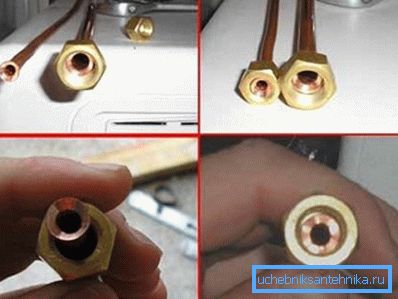

• La frizione è portata al bordo e il dado si torce su di esso.

Consiglio. Molti artigiani consigliano di tagliare tubi con un margine di 2-2,5 cm quando si installa la tubazione di rame in modo che in caso di svasatura non riuscita la parte terminale del tubo possa essere tagliata e duplicata il processo di laminazione.

Se l'installazione della condotta verrà eseguita mediante saldatura, il processo di laminazione dovrebbe consistere nei seguenti passaggi:

1. La superficie viene pulita con una spazzola speciale;
2. Con l'aiuto del rotolamento, il tubo si espande in modo che possa essere inserito nell'elemento successivo del sistema con uno spazio di 0,1 mm;
3. È necessario applicare un flusso sulla superficie interna con uno strato uniforme e collegarlo con l'elemento di rete successivo;
4. La giunzione viene riscaldata con un bruciatore e la saldatura viene portata a destinazione. Il riscaldamento continua fino a quando la saldatura si scioglie;
5. Il riscaldamento continua fino a quando la saldatura fusa non viene distribuita uniformemente sul giunto.

In conclusione

Dal punto di vista della modernità, la pipeline di rame dovuta alla complessità della sua installazione e alle alternative esistenti nel mercato moderno, è una scelta piuttosto strana. Tuttavia, se decideste comunque di creare una pipeline da questo materiale morbido con le vostre mani, potrete facilmente far fronte all'installazione di un tale sistema con l'aiuto del flaring (vedere anche l'articolo The Pipes VChGG - caratteristiche e applicazione).

Un video in questo articolo ti consentirà di leggere le istruzioni di questo tipo di installazione.
