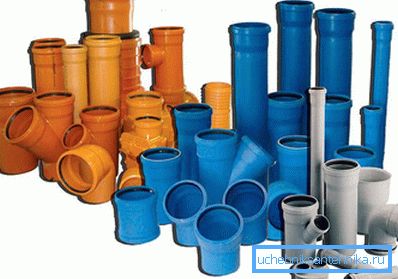

Tipi di raccordi per fognature

I tubi, che oggi sono piuttosto numerosi nei magazzini delle costruzioni e nei negozi, sono realizzati con materiali polimerici come polipropilene, polietilene, nonché polibutilene e polivinilcloruro. I tubi di questa materia prima sono resistenti a qualsiasi sostanza aggressiva, sono facili da installare, pesano poco e sono noti per la loro lunga durata.

Per eseguire l'installazione di liquami, è necessario utilizzare raccordi per tubi di fognatura, che aiutano a montare il sistema senza saldature e connessioni filettate. Che tipi di raccordi per fognature esistono oggi?

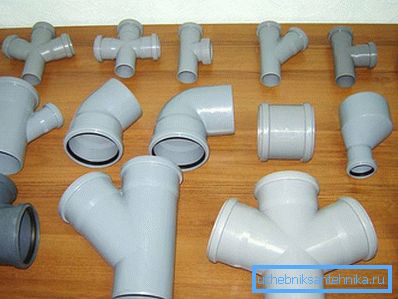

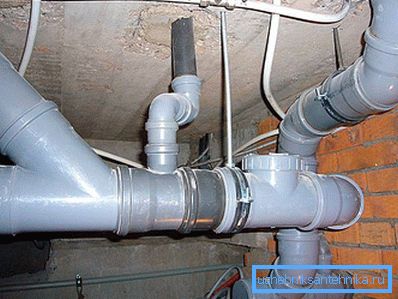

Sistemi fognari in PVC

In passato, le fognature venivano raccolte da tubi in ghisa. Per questi tubi utilizzati raccordi in metallo. Ora usano tubi e raccordi in PVC. Grazie alle parti componenti di questo materiale è possibile risolvere con successo molti problemi che sorgono durante l'installazione di sistemi fognari. Ad oggi, l'uso di materiali polimerici ha permesso di migliorare significativamente le proprietà delle reti fognarie durante il loro funzionamento, rendendole meno costose rispetto alle costruzioni in ghisa.

Vantaggi dei raccordi polimerici

Utilizzati ai nostri tempi, tubi e raccordi realizzati con polimeri, presentano molte differenze positive rispetto ad altri materiali.

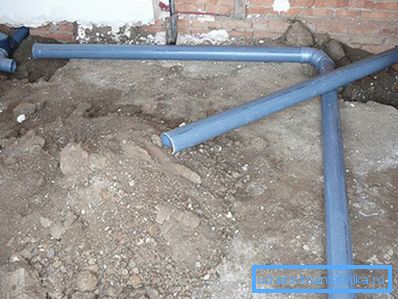

alleviare design. Questo momento è quasi il più importante, perché il peso ridotto consente l'installazione di tubi per una sola persona, e non per l'intero equipaggio, come era prima. Inoltre, tubi e raccordi sono molto più facili da consegnare: basta un piccolo camion leggero per portare un set completo in un cottage a due piani!

Lunga durata. La vita utile dei raccordi in PVC è di solito di almeno 30 anni, un massimo di 40. Dato che questo valore è solo un periodo di garanzia, infatti, tubi e polimeri di polipropilene possono servire per mezzo secolo, poiché sono immuni agli effetti della corrosione, non hanno paura dell'umidità, temperature estreme, ambienti aggressivi Inoltre, i giunti di tubi e raccordi non si sovrappongono e non appaiono depositi di corrosione su di essi.

alleviare installazione. Per mettere insieme tutte le parti utilizzate nell'installazione del sistema fognario in casa, è necessario solo il lavoro manuale, ed è anche semplice. Infatti, l'intero sistema è assemblato come un costruttore - il bordo di un tubo viene semplicemente messo sull'altra estremità del tubo successivo. Allo stesso modo, il montaggio di tubi e raccordi. Per eseguire l'installazione, non è necessario disporre di abilità speciali: è sufficiente padroneggiare le tecniche di base.

Possibilità di utilizzare diverse opzioni ti consente di creare sistemi fognari di qualsiasi livello di complessità.

Dopo aver considerato i vantaggi dei prodotti in PVC, ci rivolgiamo agli accessori stessi: cosa sono, quali tipi sono e come scegliere il raccordo richiesto per l'installazione.

Raccordi per tubi di plastica

Il raccordo è la parte della tubazione che è necessaria per collegare diversi tubi ad angolo, nel caso di unire più di due tubi e così via. Anche i raccordi consentono di collegare il sistema fognario locale con l'autostrada cittadina.

Dove sono usati i raccordi? Molto spesso possono essere trovati nell'installazione di acque reflue in edifici residenziali, e questo può essere sia edifici residenziali nella città e oltre, e in appartamenti a molti piani. I raccordi possono essere utilizzati in sistemi in cui scorrono fognature con una temperatura non superiore a 80 ° C, oltre che per deviare gli scarichi a breve termine? temperatura 95 ° C. Sotto i canali di scolo si intende non solo l'acqua sporca del lavandino, del WC o della doccia, ma anche alcuni composti chimici, il cui coefficiente, noto come pH, ha un intervallo da 2 a 12.

Tipi di accessori

Il tipo di accessori può essere il seguente:

• quelli utilizzati in sistemi disposti all'interno della casa;
• quelli che vengono utilizzati nei sistemi fuori casa.

Anche il metodo di collegamento dei raccordi è diverso e può verificarsi utilizzando una guarnizione in gomma a forma di anello e, in rari casi, con l'incollaggio. L'anello di tenuta in quest'ultimo caso non si applica.

Tipi di accessori

Tra i raccordi di fognatura interna collegati da un anello di gomma, si trovano i seguenti elementi:

• accoppiamento, che, a sua volta, è dei seguenti tipi:
• accoppiamento con arresto;
• accoppiamento di riparazione a foro pieno;
• riduzione - questa parte viene utilizzata nei casi in cui i diametri del tubo e del raccordo differiscono in modo significativo, così come in quei casi in cui una nuova rete di PVC deve essere collegata alla ghisa;
• revisione con una copertura - utilizzato in situazioni in cui sono pianificate misure di pulizia;
• tee: un dettaglio per il collegamento di tre tubi; può avere angoli di 45, 67, 90 °;
• una traversa con due piani, angoli: 45 e 90 ° (tale traverso viene utilizzato anche per diametri diversi);
• spina;
• croce con un piano, anche angoli di 45 e 90 °;
• toccare (con angoli di 30, 45, 90 °);
• tubo di compensazione.

Raccordi, che vengono utilizzati per acque di scarico esterne, e sono anche collegati usando una guarnizione, hanno un set di prodotti simile. Tuttavia, ci sono alcune differenze. Quindi, in questo gruppo di accessori ci sono tali dettagli:

• solito rubinetto - qui ha già più angoli: 15, 30, 45, 67, 90 °;
• rubinetto a due tubi - ha anelli di gomma su entrambi i lati;
• accoppiamento - solo un tipo;
• il tee, oltre al solito, può essere a tre corno, il suo angolo è sempre dritto;
• solo una croce planked solo ad angolo retto;
• valvola di non ritorno - è installata sul tubo di scarico che va in orizzontale, con una pendenza di 2 cm per metro lineare;
• sifone con due gomiti.

Equipaggiamento di un sistema di ingegneria, è necessario utilizzare tubi di plastica adatti e raccordi a loro in modo che è possibile effettuare la pendenza corretta e curve del sistema fognario.

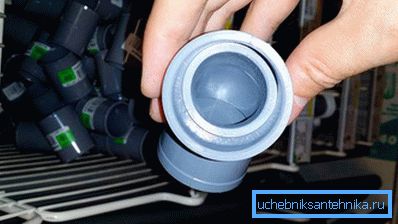

Raccordi a colla

I raccordi, che vengono uniti usando un adesivo speciale per polipropilene, possono essere utilizzati sia per i sistemi di fognatura interni che per i sistemi fognari all'esterno. Ecco alcuni accessori necessari in questo caso:

Come nel caso precedente, applica la frizione. A volte è necessario un rubinetto - gli angoli di rotazione sono 30, 45, 87, 90 °. Nel caso di un tee, gli angoli di rotazione sono 45, 67, 90 °, cioè lo stesso dei tee del sistema fognario interno. Le riduzioni, ovvero gli adattatori e le revisioni con copertina sono applicate in modo simile.

Altri dettagli: una croce con due cavità (45 e 90 °), tappi per tubi. Ancora usati per i bastoncini di colla, che hanno un'estremità liscia, con un angolo di 90 °, sono necessari per i riser. Ci sono anche adesivi per colla, che hanno una presa, anche con un angolo retto.

Accessori di montaggio

Esistono numerosi suggerimenti utili che aiuteranno a eseguire l'installazione di raccordi in modo qualitativo e corretto:

Tagliare tubi in PVC prima di attraccare con i raccordi dovrebbe essere un seghetto per metallo con un dente piccolo. A causa di ciò, sul bordo del tubo al posto del taglio non ci saranno pezzi attaccati dello strato.

Dopo aver tagliato il tubo, vale la pena trattare il sito di segatura, eliminando sbavature e rugosità. Questo aiuterà a montare il raccordo più saldamente e durante il funzionamento del sistema non ci saranno blocchi e perdite alle giunture.

È necessario pulire gli elementi in PVC rifilati solo dopo che il prodotto si è asciugato (ovvero, rimuovere l'umidità, se presente sul tubo o sul raccordo).

Se i vuoti si sono formati nel luogo in cui sono collegati tubi e raccordi, dovrebbero essere trattati con colla con un pennello. Quindi l'installazione, eseguita correttamente, aiuterà a salvare il sistema fognario per poterlo utilizzare per molti decenni.
