Tipi di tubi di scarico e connessioni: una breve panoramica

Durante l'installazione del sistema fognario, il riscaldamento e l'impianto idraulico devono essere gestiti con tubi di materiali diversi. Affinché tutto il lavoro venga eseguito correttamente, è necessario conoscere le caratteristiche della giunzione dei tubi e dei loro principali tipi.

Classificazione dei tubi

In questa domanda, tutto dipende da quali criteri viene eseguita la classificazione. Ad esempio, in base alle condizioni di lavoro, è possibile distinguere i sistemi di pressione e non di pressione.

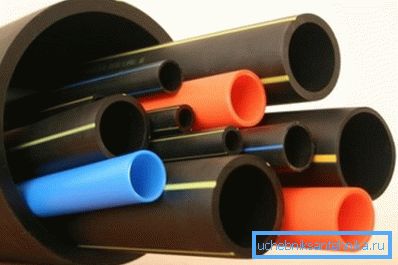

Ma è più ragionevole dare una classificazione per materiale, tali tipi di tubi si distinguono:

• plastica, Il PVC viene solitamente utilizzato per il trattamento delle acque reflue e il polipropilene (PP) viene utilizzato per l'installazione di sistemi di riscaldamento. I dettagli su come collegare i tubi di plastica delle fogne sono discussi di seguito;

• metallo. Le tubazioni in acciaio sono popolari quando si installa l'impianto idraulico, la ghisa viene utilizzata per i sistemi di drenaggio, ci sono anche tubi in rame e ottone;

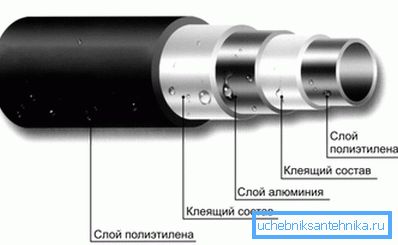

• Plastica di metallo - tra strati di plastica c'è uno strato di alluminio;

• Cemento amianto, per le acque luride non è praticamente usato;
• lana di vetro.

Metodi di attracco dei tubi

È possibile evidenziare diversi metodi di base utilizzati durante l'installazione della pipeline:

• la campana, il collegamento di tubi di fogna, il più spesso è effettuato da questo metodo;
• saldato - ha la massima resistenza e tenuta rispetto agli altri;
• filettato - vengono utilizzati raccordi filettati;
• flangia;
• usando raccordi a pressare;
• utilizzare i morsetti.

Campana

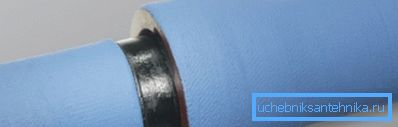

In breve, questo metodo può essere descritto come segue: l'estremità di un tubo viene inserita nell'espansione all'estremità di un'altra sezione della tubazione, inoltre la connessione viene sigillata con un sigillante. Nella presa c'è un anello di tenuta, che è deformato e garantisce la tenuta del giunto.

La connessione di tubi di plastica per fognatura viene quasi sempre eseguita in questo modo. La rete fognaria in casa funziona in modalità flusso libero, quindi la connessione socket è sufficiente.

Separatamente, è necessario menzionare il gasdotto in polipropilene (anche se, di norma, non viene utilizzato per l'installazione di acque reflue), qui viene utilizzato anche un raccordo a flare, ma prima il materiale viene riscaldato.

A causa dell'alta temperatura, il polipropilene si ammorbidisce e il giunto è completamente sigillato. A causa di ciò, può sopportare il refrigerante ad alta temperatura e la pressione nel sistema.

Plastica composta e ghisa

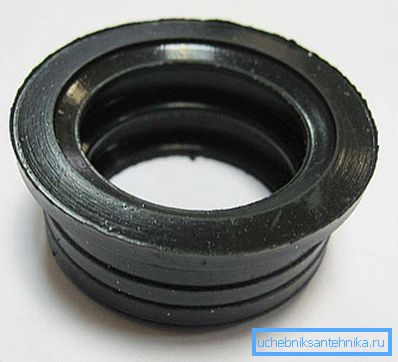

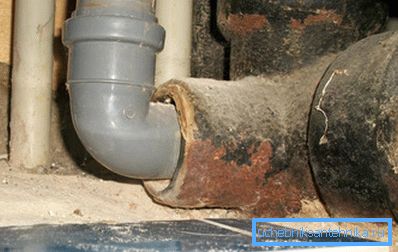

La gente deve affrontare la questione di come collegare un tubo di scarico in ghisa con uno di plastica quando devono cambiare parte di un vecchio sistema fognario marcio in ghisa. Utilizza anche un bagliore e la caratteristica principale è che è necessario utilizzare un bracciale di gomma per sigillare il giunto.

Dopo che la campana è stata liberata dai resti del materiale di riempimento e sigillante, le sue pareti sono rivestite con un sigillante, quindi vi viene inserito un anello di gomma e solo allora l'estremità del tubo di plastica. A questo proposito, il tubo di scarico in ghisa con plastica può essere considerato completo.

Fai attenzione! Prima di inserire la plastica nel bracciale, è consigliabile applicare un lubrificante sanitario. Altrimenti, puoi danneggiare la gomma.

Dispone di tubi di ferro per aggancio

Se non vi è alcun problema particolare con la questione di come collegare i tubi di fognatura in PVC, allora nel caso di collegare la conduttura in ghisa la sequenza di azioni cambia leggermente.

La principale differenza sta nel sigillare il giunto:

• un gap di circa il 30% della profondità è ostruito da gelatina o juta catramata;
• la restante parte del gap è riempita con una soluzione di tenuta (zolfo o malta cementizia). È consentito utilizzare piombo per versare.

Fai attenzione! Al giorno d'oggi, il lungo processo di tappatura della svasatura e del suo versamento è stato sostituito da anelli di tenuta speciali. Il loro uso rende la fogna in ghisa più resistente alla deformazione.

Se la connessione di un tubo di fognatura in plastica e ghisa può essere facilmente scollegata, l'uso di una tubazione in ghisa implica un collegamento monopezzo.

Giunto saldato

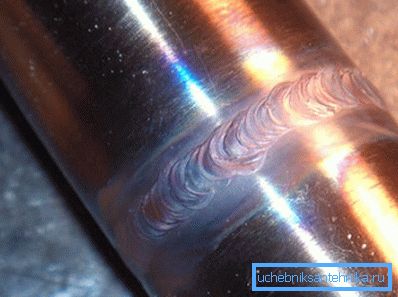

Questo metodo ha un'elevata forza articolare, ma allo stesso tempo richiede alcune competenze nel campo della saldatura dei metalli. Inoltre, l'articolazione monopezzo è estremamente svantaggiosa in termini di funzionamento. Inoltre, nell'area del metallo di saldatura è più suscettibile alla corrosione.

Pertanto, la saldatura viene utilizzata raramente, principalmente per l'installazione di sistemi che operano in modalità pressione. Cioè, nei casi in cui il primo posto viene la forza (impianti idraulici, sistemi di riscaldamento, si trova anche nei vecchi sistemi fognari).

Fai attenzione! Il giunto saldato non può essere utilizzato se la tubazione ha un rivestimento protettivo, ad esempio, zincato. Sotto l'azione dello strato protettivo ad alta temperatura basta bruciare.

Connessione a vite

Questo tipo di docking è facile da fare con le tue mani, non è necessario avere abilità speciali.

L'intera operazione dell'attracco di 2 sezioni consiste in 2 fasi:

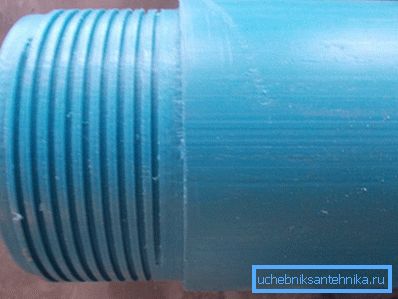

• Innanzitutto, una filettatura viene tagliata alle due estremità della tubazione. Inoltre, il filo può essere tagliato non solo sul metallo, ma anche sulla plastica, la cosa principale è che lo spessore della parete ti permette di farlo;

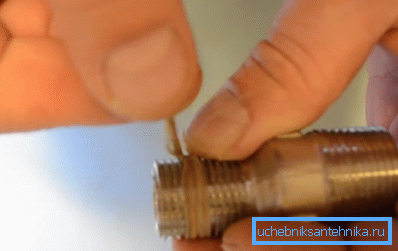

• Quindi utilizzando un raccordo con una filettatura femmina su entrambe le estremità è ancorato. Per impedire all'acqua di filtrare attraverso il giunto, è possibile utilizzare l'avvolgimento del lino.

Il vantaggio principale di questo metodo è la facilità di manutenzione del sistema. Se il giunto è intasato, puoi sempre smontare e pulire la sezione sospetta.

Fai attenzione! L'unica limitazione nella filettatura è lo spessore del metallo. Se si utilizzano tubazioni a parete sottile, la connessione filettata è vietata.

Usa le flange

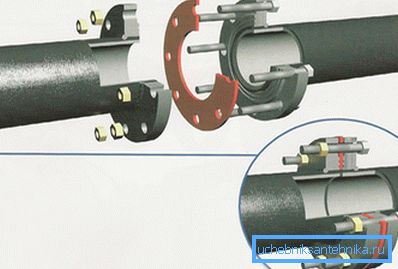

Per collegare questo metodo, sono necessarie 2 flange (dischi di metallo spesso), bulloni e una guarnizione di gomma. Le flange sono poste alle estremità della tubazione, tra le quali c'è una guarnizione di gomma.

I bulloni vengono inseriti nei fori lungo il perimetro delle flange e serrati con dadi, a causa della quale si ottiene la tenuta del giunto. Il prezzo di tale articolazione è basso e la possibilità di scollegare rapidamente il giunto, se necessario, lo rende piuttosto popolare.

Le flange possono essere saldate direttamente alla fine della sezione del gasdotto. Il resto della tecnologia non cambia.

Utilizzando raccordi a pressione

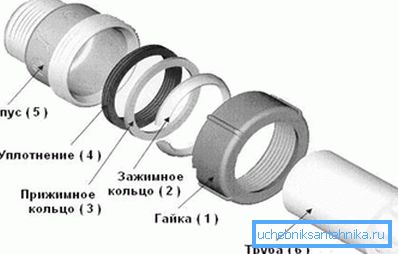

Uno dei modi più universali per attraccare la pipeline. Consente di collegare 2 sezioni senza saldarle, infilarle o incollarle. A tale scopo viene utilizzato un raccordo speciale costituito da una parte centrale con una filettatura da 2 lati, anelli di serraggio della guarnizione e dado.

Le istruzioni per il dispositivo di interfaccia sono:

• Un dado, anelli di serraggio e di bloccaggio e un anello di tenuta sono posti su entrambe le estremità della tubazione (esattamente in questa sequenza);

• le estremità delle sezioni sono inserite nel raccordo, il dado viene avvitato su di esso. A causa della deformazione della gomma garantisce la tenuta del giunto.

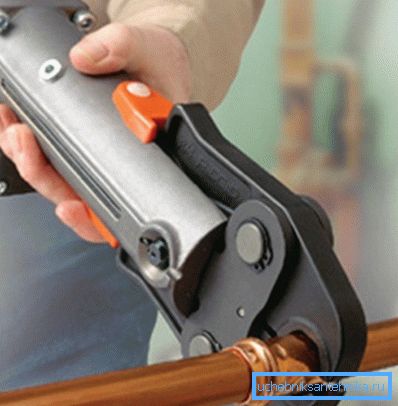

Nei casi in cui è necessario unire sezioni di una pipeline a parete sottile, viene utilizzata un'operazione di pressatura. Pinze speciali per pressare la zona di aggancio, le pareti metalliche sono deformate e questo garantisce una connessione affidabile.

Utilizzando le fascette stringitubo

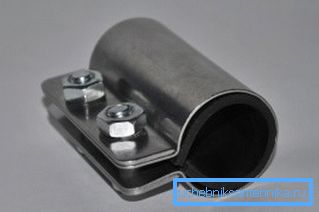

Nei negozi speciali è possibile trovare morsetti di riparazione - cilindri metallici con un inserto in gomma, la tensione è creata da bulloni. Questi morsetti possono essere utilizzati con l'installazione della pipeline, la cosa principale non è collegare le sezioni da un capo all'altro, con la loro deformazione termica ciò può causare una perdita.

Data la natura del sistema fognario, fornisce un livello accettabile di forza congiunta.

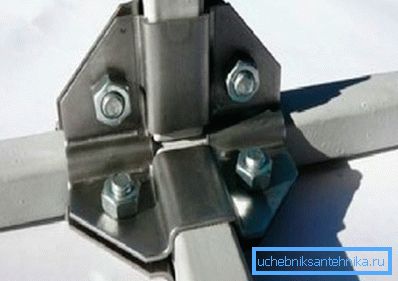

I morsetti sono quasi l'unica via d'uscita quando è necessario collegare rapidamente il tubo del profilo, ad esempio, della sezione quadrata. La saldatura impiegherà troppo tempo e semplicemente non ci sono altri modi per attraccare.

Riassumendo

All'interno di un articolo è difficile considerare le sottigliezze del dispositivo di tutti i tipi di connessioni della pipeline. Tuttavia, i metodi presentati possono essere utilizzati per l'installazione di sistemi fognari, riscaldamento e impianti idraulici. Salvo il rispetto della tecnologia, i giunti saranno sigillati e dureranno più di un decennio.

Il video in questo articolo mostra un esempio di collegamento di tubi di fognatura di diversi diametri.
