Tubazioni dell'acqua e del gas in acciaio: caratteristiche e

16-04-2018
Tubi

Nonostante i tentativi di spostare tubi metallici con controparti plastiche, un tubo di gas-acqua, chiamato VGP, rimane ancora un prodotto ricercato nel mercato delle costruzioni. Di seguito vedremo i suoi parametri tecnici con collegamenti agli standard esistenti, oltre a identificare punti di forza e punti deboli.

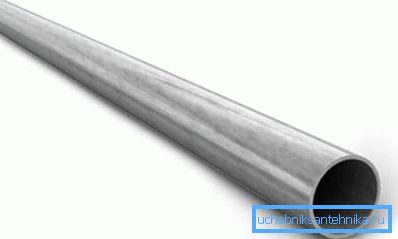

Tubo d'acciaio nero del gas 15x4

Esistono tre tipi: pareti sottili, pareti medie e spesse. Grazie a questo, è possibile senza problemi scegliere un'opzione adatta a qualsiasi progetto. Può essere galvanizzato o non rivestito. La sezione trasversale è solitamente cilindrica, la presenza di saldature lungo l'intera lunghezza è anche caratteristica.

Suggerimento: quando si scelgono questi prodotti è necessario tenere conto del fatto che sono basati su acciaio al carbonio.

Prima di preparare VGP, eseguire una speciale elaborazione di preparati (strisce). Questo è necessario per migliorare la qualità e la durata dei prodotti. Il documento normativo principale per tutti i produttori è GOST 3262 75 per una gamma di tubi in acciaio per acqua e gas.

Parametri e portata dei sistemi

Il nome dei prodotti corrisponde - VGP è utilizzato nella costruzione di sistemi di approvvigionamento idrico e linee di trasmissione del gas. Va anche detto che tali prodotti hanno capacità universali e, pertanto, il loro ambito di applicazione non è limitato a questo (vedi anche l'articolo Saldatura di tubi di polipropilene: 8 passaggi di base).

Peso dei tubi di acqua e gas in acciaio in base ai parametri

Nell'industria vengono utilizzati prodotti di lunghezza compresa tra 4 e 12 m.

Inoltre, durante la progettazione, è possibile variare alcuni parametri come:

  • materiale;
  • diametro;
  • presenza di filo, il suo passo.

In base alla forza dei prodotti, sono classificati come segue:

  • luce;
  • convenzionale;
  • rinforzato.

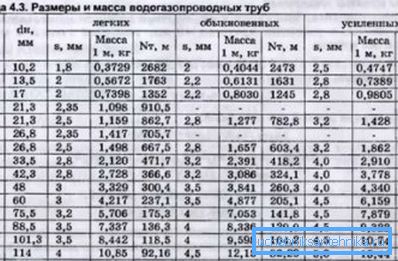

Dimensioni delle tubazioni in acciaio per acqua e gas secondo GOST 3262 75 in base alla loro resistenza

A seconda delle condizioni in cui verranno utilizzati i prodotti, è necessario selezionare la loro forza adeguata. Il criterio principale è lo spessore delle pareti. Ad esempio, per:

Fornitura di acqua calda Utilizzare GOST 3265 75 per modelli zincati a pareti spesse.
HVS L'istruzione consente di gestire con indicatori medi.
Gaza Basta prendere opzioni a basso profilo. Ciò è dovuto al fatto che il gas non produce un impatto negativo a contatto con la superficie interna del prodotto.

Esistono prodotti VGP galvanizzati o non zincati. Il processo di zincatura è quello di aumentare le caratteristiche tecniche del tubo depositando uno strato di zinco sulla loro superficie.

Suggerimento: se ci sono rischi di corrosione del metallo nei luoghi di utilizzo del VGP, tali prodotti sono semplicemente insostituibili.

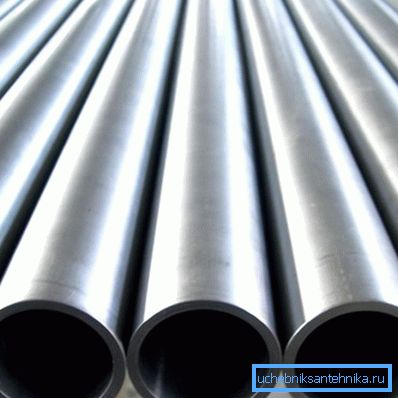

AIV rinforzato

Durante l'installazione di impianti idraulici con le proprie mani o manodopera impiegata è necessario utilizzare parti in acciaio inossidabile zincato. Vale la pena notare che il loro uso aumenterà il peso della struttura di circa il 3%, ma questo aumenterà significativamente la sua vita operativa. La presenza di zincatura eviterà la formazione di ruggine e altri processi negativi che influenzano l'integrità del prodotto.

Con la scelta finale del materiale di montaggio non vale la pena di essere salvato. Il prezzo basso corrisponde a una bassa qualità, che a sua volta ridurrà significativamente la durata della struttura. Si dovrebbe dare la preferenza a tali dettagli, che corrisponderanno al campo operativo.

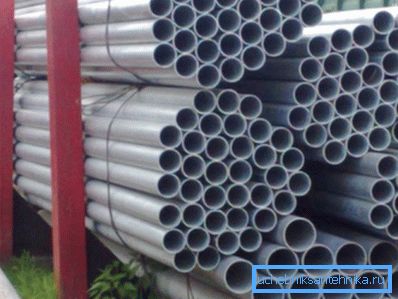

Prodotti galvanizzati galvanici per l'installazione in ambienti aggressivi

Documento normativo

Tutti i materiali da costruzione e i prodotti sono fabbricati secondo determinati standard.

Considerare le caratteristiche tecniche di AIV:

  • gradi di acciaio - St1-2KP, St1- 1-2PS, St1-0,8PS;
  • la lunghezza è compresa tra 4 e 12 m;
  • diametri di tubi in acciaio acqua e gas - da 10 a 80 mm;
  • spessore della parete - 2,5-4,5 mm.

Se si legge il documento normativo, ad esempio GOST 3263 75 per AIV, le tolleranze sono le deviazioni dallo spessore, tuttavia, con la conservazione della massa del prodotto. Le deviazioni di massa consentite non possono superare l'8%.

Per un lotto di prodotti, questa cifra è del 7,5% e per un singolo prodotto non più del 10%. Questi parametri si riferiscono alle deviazioni in massa dei tubi.

Inoltre, ci sono indicatori come la deviazione dalla curvatura, che dovrebbe essere fino a 2 mm per metro di lunghezza del prodotto. Va notato che l'indicatore del passaggio condizionale dovrebbe essere di massimo 2 mm per ogni 20 mm e non superare il parametro 1,5 mm per tutte le sezioni superiori a 20 mm.

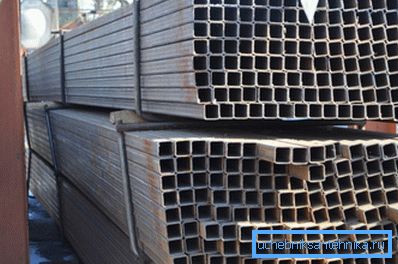

Profilati in acciaio

Aspetti positivi e negativi dell'uso di AIV

Le costruzioni di acqua e gas sono universali, il che dà loro un gran numero di vantaggi nel loro uso:

  • i prodotti sono realizzati in acciaio di alta qualità, che corrisponde a GOST 3262 91 su AIV;
  • aumento della qualità del tubo grazie alla zincatura;
  • la presenza di saldature rinforzate;
  • una vasta gamma di tipi di tubi (leggeri, ordinari, rinforzati);
  • decisione indipendente sulla presenza di connessioni filettate;
  • l'utilizzo di un rigoroso controllo hydrovortex garantisce la conformità agli standard attuali;

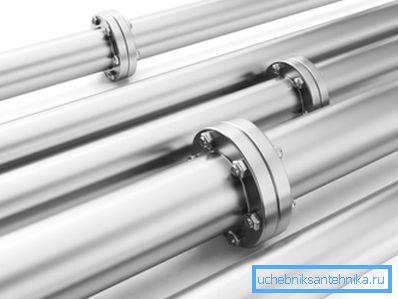

Connessione a flangia
  • prodotti di alta qualità a un costo relativamente basso;
  • universalità del VGP;
  • una vasta gamma di prodotti di diversi produttori e metodi di produzione (laminati a freddo, laminati a caldo, saldati);
  • ampia scelta di componenti (raccordi, raccordi, tee);
  • alta resistenza con prodotti a basso peso.

VGP non ha gravi inconvenienti, la saldatura è considerata un punto relativamente debole. L'uso dei raggi x nel controllo dei prodotti eviterà tutti i possibili problemi durante il matrimonio. La vita utile di un tale sistema dipenderà direttamente dal luogo di utilizzo e dall'influenza dei fattori negativi (corrosione).

La tabella corrisponde a GOST per i prodotti elettrosaldati 10704-91

elettricamente

Questi includono i seguenti tipi di tubi prodotti secondo GOST 10704 91:

  • rotondo con cuciture diritte O10-530 mm, O478-1420 mm, lunghezza - 2-12 m;
  • prodotti a profilo (a forma di ovale, rettangolo o quadrato) e tubi con profilo in acciaio saldato piegato (sezioni quadrate e rettangolari).

La produzione di quest'ultimo include la gamma di OO 10-100 mm, mentre lo spessore delle pareti è compreso tra 1 e 5 mm. I tubi possono essere misurati o lunghezza non misurata, che varia da 1,5 a 9 m.

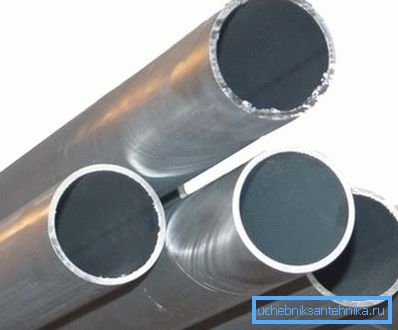

Sulla foto - tubi elettrici saldati

I tubi di acciaio saldati chiusi sono realizzati con dimensioni da 80 a 300 mm. La loro lunghezza può essere misurata o non misurata, così come con dimensioni multiple di 6-12 m.

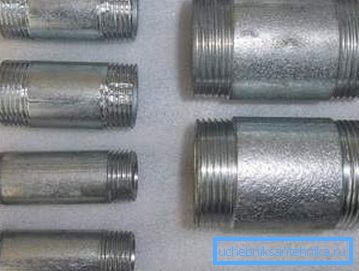

Raccordi di collegamento

conclusione

L'uso di tubi in sistemi di gas e acqua conformi a GOST consente la creazione di comunicazioni a tutti gli effetti nell'edilizia privata e industriale. Grazie alla loro forza, non puoi preoccuparti della loro capacità di resistere alla pressione e all'azione di un ambiente aggressivo. L'industria li produce non solo con una sezione rotonda, ma anche quadrata (rettangolare).

Il video in questo articolo ti aiuterà a trovare ulteriore materiale su questo argomento.
