Tubi alta pressione - tipi e applicazioni

Il compito principale di qualsiasi oleodotto è il trasporto di liquidi o gas e, in alcuni casi, viene effettuato ad alta pressione. Per l'installazione di tali condotte, i tubi in acciaio ad alta pressione sono più spesso utilizzati, che soddisfano tutti i requisiti di resistenza necessari. Successivamente, consideriamo i tipi di tali tubi e la loro applicazione.

Tipi di tubi ad alta pressione

Per trasportare liquidi e gas ad alta pressione nel mondo moderno è richiesto molto spesso, ad esempio, tali condutture si trovano:

• Nell'industria petrolifera;
• In ingegneria meccanica;
• Vari sistemi idraulici, ecc.

Naturalmente, in diverse applicazioni, i requisiti per questi prodotti sono diversi. Pertanto, di seguito diamo uno sguardo ai loro tipi principali.

idraulico

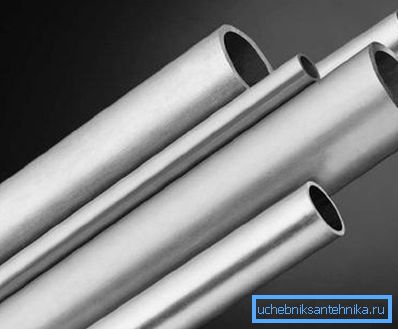

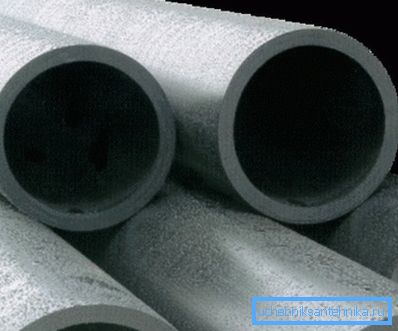

Come è facile intuire dal nome, un tubo idraulico ad alta pressione viene utilizzato durante l'installazione di una tubazione idraulica e vari sistemi pneumatici. Inoltre, sono utilizzati in macchinari per l'edilizia e l'agricoltura, attrezzature speciali, ecc.

In effetti, questo prodotto è un normale tubo senza saldatura a freddo, fabbricato secondo GOST 9567-75 e GOST 8734-75. Un tale prodotto può avere le seguenti dimensioni:

Suggerimento: Se la condotta è danneggiata, è possibile riparare i tubi ad alta pressione usando la saldatura elettrica convenzionale.

Il processo di produzione consiste nei seguenti passaggi:

• Il primo è la preparazione di spazi vuoti;

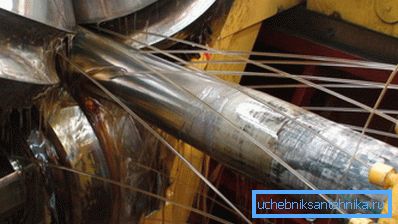

• Quindi, la billetta viene laminata a freddo;
• Quindi viene eseguito il disegno a freddo (in alcuni casi il rotolamento e il disegno sono combinati);
• Successivamente, i prodotti finiti sono trattati termicamente e chimicamente.

La fase finale è il controllo della qualità, in particolare, i prodotti sono controllati per la resistenza alla pressione idraulica, l'appiattimento, la flessione, ecc. Si noti che la produzione di tubi ad alta pressione con un diametro di 4 mm viene eseguita secondo lo stesso schema.

Fai attenzione! Questo prodotto può essere realizzato sia in acciaio normale che in acciaio inossidabile.

L'installazione della condotta, di regola, viene eseguita mediante saldatura o svasatura.

Manifoldnye

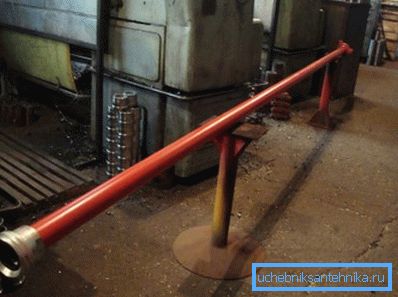

Il tubo ad alta pressione (TVD), come già menzionato sopra, viene utilizzato anche nell'industria petrolifera. Viene utilizzato per pompare olio con una frazione elevata e pompare ulteriormente acqua nel pozzo, che consente di sollevare l'olio sopra la superficie del liquido.

La caratteristica principale del teatro è la capacità di sopportare pressioni molto elevate - 70 o più MPa. Questa possibilità si ottiene grazie alle spesse pareti in acciaio, il cui spessore è proporzionale al diametro - 5 mm e diametro 60 mm.

Per quanto riguarda la lunghezza, può essere:

• 4000 mm;
• 2000 mm;
• 1100 mm.

Questo prodotto è fabbricato secondo GOST 633-80. Il grado di acciaio dipende dal tipo di miscela che viene pompata, ma l'acciaio più comunemente usato è "20". Per fornire protezione contro la corrosione, il prodotto è coperto con smalto rosso NTs-132.

Va detto che i prodotti devono superare test idraulici con un carico di 130 Pa (con uno spessore della parete fino a 12 mm).

Acciaio senza saldatura per linee di carburante

I tubi senza saldatura per tubazioni diesel sono realizzati in acciaio di grado 20 secondo GOST 11017-80.

Le caratteristiche di questi prodotti sono le seguenti:

• Lunghezza - da 0,5 a 6 m.
• Allungamento relativo - rende non meno del 21%.
• Resistenza temporanea - deve essere almeno 392 N / mm2 /.
• Diametro interno - 2 mm.
• Diametro esterno - 6-7 mm.

Fai attenzione! In accordo con il cliente, questo prodotto può essere realizzato con altri tipi di acciaio, ad esempio 15XM, 30, 10, ecc. Il prezzo del prodotto può dipendere dal tipo di acciaio.

Tubo di plastica

Spesso puoi sentire cose come "tubi di plastica ad alta pressione". Immediatamente si dovrebbe notare che "alta pressione" in questo caso è molto relativa, poiché "plastica" non è in grado di sopportare carichi come l'acciaio. Tuttavia, è sufficiente per sopportare la pressione nel sistema idraulico o di riscaldamento.

Pertanto, i tubi di plastica sono utilizzati nelle condutture domestiche.

Più spesso sono fatti dei seguenti materiali:

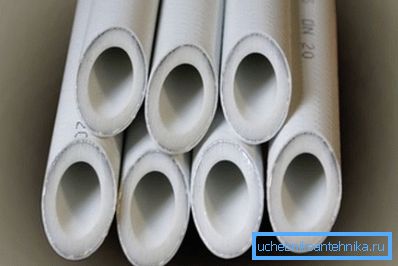

• Polipropilene (per aumentare la resistenza, sono rinforzati con alluminio o fibra di vetro).
• Cloruro di polivinile
• Polietilene.

Quando si installano tubi dell'acqua e sistemi di riscaldamento, questo materiale è diventato molto più popolare della controparte metallica, che è associata a una serie di vantaggi:

• Resistenza alla corrosione;
• Costo accessibile;
• La capacità di eseguire l'installazione delle proprie mani, anche un laico;
• Durata: il gasdotto può servire fino a 50 anni;
• Resistenza agli ambienti chimicamente aggressivi;
• Installazione ad alta velocità;
• Pressione massima fino a 2,5 MPa alla temperatura di esercizio.

Il diametro di questi prodotti è compreso tra 16 e 630 mm. Il diametro delle tubazioni domestiche è solitamente di 20 - 32 mm.

Per l'installazione della maggior parte dei tipi di tubi in plastica utilizzare una saldatrice speciale.

Breve istruzione è la seguente:

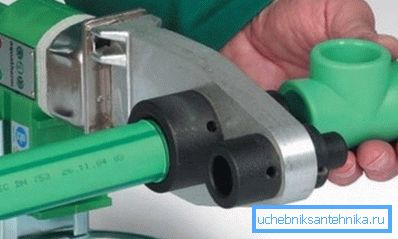

• Prima di tutto, è necessario collegare la saldatrice all'elettricità e riscaldarla alla temperatura operativa, che sarà indicata dagli indicatori.
• Se è necessario collegare un tubo rinforzato in alluminio, è prima necessario rimuovere lo strato superiore del materiale con rinforzo utilizzando un attrezzo speciale (stripping).
• Quindi, le parti da saldare devono essere inserite nell'ugello del saldatore e attendere che il materiale si ammorbidisca.
• Dopo di ciò, le parti devono uscire dall'ugello e collegarsi l'una con l'altra. In questa posizione, devono essere trattenuti fino a quando la plastica si blocca. Se non si è riusciti a realizzare un giunto di alta qualità per la prima volta, è necessario tagliare il punto di saldatura ed eseguire nuovamente la procedura.

Secondo questo schema, tutti i dettagli della pipeline sono collegati in un unico sistema.

Qui, forse, sono tutti i punti principali dei tubi di plastica ad alta pressione.

conclusione

Attualmente, ci sono molti tubi progettati per condotte ad alta pressione. Tutti sono progettati per diversi scopi e differenti condizioni operative, con il risultato che hanno proprietà e caratteristiche diverse. Pertanto, i prodotti dovrebbero essere selezionati in base al loro scopo.
