Tubi di acciaio inossidabile: armonia di potenza e bellezza

La popolarità dei tubi in acciaio inossidabile è giustamente meritata. Le aree di applicazione di questi prodotti sono così varie che è necessario scegliere i parametri appropriati. GOST su tubi di acciaio inossidabile può essere la giusta guida in questa materia.

Resistenza all'usura, resistenza fantastica alle condizioni ambientali avverse e sostanze aggressive, accoppiata con resistenza ai carichi meccanici, rende tali tubi quasi unici.

Ogni tubo ha il suo posto

I tubi resistenti alla corrosione vengono utilizzati per condotte interne ed esterne, per l'erezione di strutture monumentali e leggere, nella progettazione di progetti di design. In base ai carichi futuri che la struttura assumerà, verrà selezionato il materiale di lavoro appropriato.

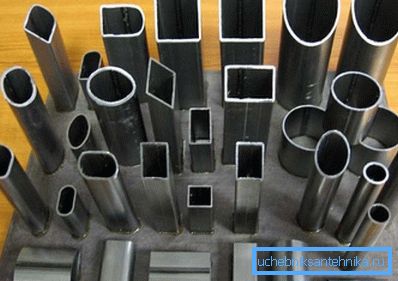

La gamma di tubi in acciaio inossidabile contiene informazioni di base su tutti i tipi di prodotti laminati (tubo profilato, con sezione circolare). Nel caso di sezioni laminate, le viste in sezione sono diverse, possono essere sfaccettate, quadrate, rettangolari, segmenti, ecc.

La forma della sezione e l'operazione dipendono dalla natura dei carichi previsti. Se la pipeline che trasporta liquidi ha una solita sezione circolare, quindi per gli elementi di supporto della struttura l'opzione migliore è una sezione quadrata o rettangolare.

Tipi di superficie

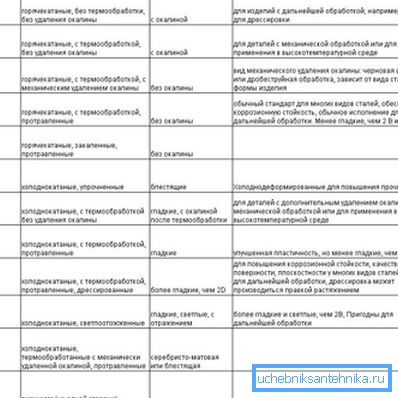

Le superfici in acciaio inossidabile differiscono le une dalle altre per effetto della finitura con abrasivi o durante una reazione elettrochimica. L'uscita è liscia o ruvida, opaca o a specchio, che sarà una parte nascosta della struttura di supporto o di un tornello.

Tipi di tubi laminati

Il processo tecnologico di produzione di tubi senza saldatura comporta due opzioni.

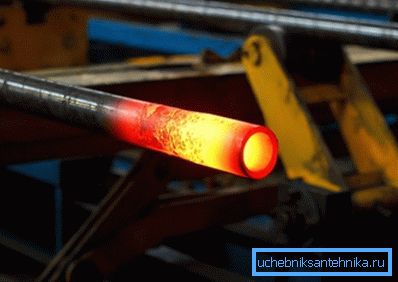

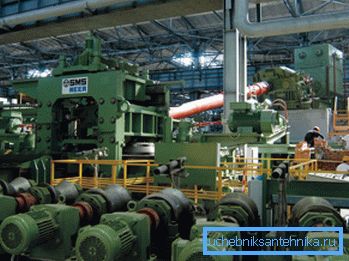

1. Noleggio a noleggio - Include 2 operazioni base: riscaldamento di una billetta rotonda alla plasticità e lavorazione su un mulino da piercing. Il manicotto cavo risultante viene crespato, stirato, arrotolato. I prodotti finiti secondo lo spessore delle pareti vengono tagliati secondo GOST 9940 81 in frammenti da 300 mm di lunghezza minima minima a 1,5-10 m di lunghezza non misurata.

1. Noleggio freddo e caldo eseguita da una tecnologia simile. Solo dopo aver lampeggiato, il prodotto viene raffreddato con acqua. La lunghezza minima è limitata a 300 mm, il massimo - 12,5 m, la dimensione può essere chiarita secondo GOST 9941 81, a seconda dello spessore della parete

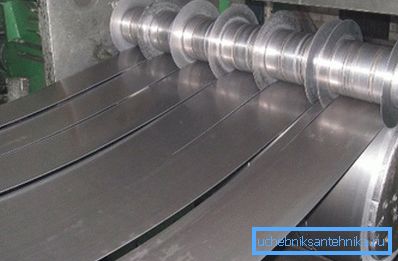

Per la produzione di condotte utilizzate fogli vuoti. Vengono tagliati e laminati nel mulino di formatura, cambiando la forma della sezione da rotonda a quadrata / rettangolare. Parallelamente, avviene la saldatura con cordoni di saldatura.

Specifiche: tubi in acciaio inossidabile per biglietti da visita

In generale, GOST 9941 81 e 9940 81 sono solidali, facendo delle domande principali l'assortimento di una pipeline rotonda.

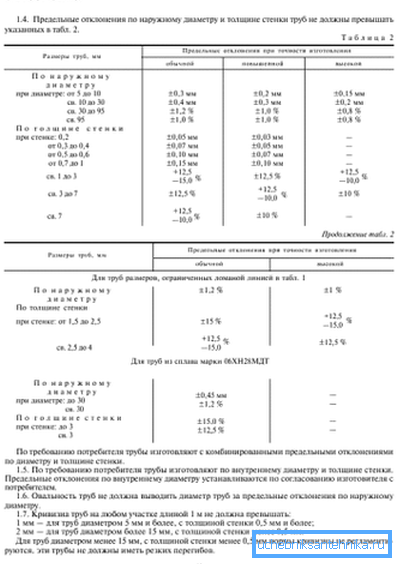

Secondo GOST 9941 81 si devono osservare i seguenti requisiti per i prodotti laminati a freddo e caldi:

• deviazioni massime nel diametro esterno - da 0,3 mm a 1%;
• deviazione dello spessore della parete - da 0,05 mm a 10%;
• curvatura del tubo sulla sezione di 1 metro - 1-2 mm;

• l'uso del grado dell'acciaio e la qualità del prodotto finito dipendono da questo.

Secondo GOST 9940 81 senza laminazione a caldo. Il diametro esterno di una tale condotta varia tra 57 e 325 mm.

Le tolleranze variano a seconda dello spessore del metallo. Ad esempio, con uno spessore della parete di 8-20 mm, la deviazione massima è ± 15%.

La qualità della saldatura e i difetti vengono eseguiti in conformità con GOST 11068-81. I principali requisiti tecnici per i prodotti laminati sono determinati da GOST 8639-82 - deviazione dall'angolo retto (± 1,5 °), curvatura (fino a 2 mm per 1 m), torsione.

Fai attenzione! Se è necessario conoscere il peso teorico della pipeline, ma non esiste GOST, è possibile utilizzare una formula semplice - peso 1 p / m = D * t * 0,025 kg, dove D è il diametro esterno (mm), t è lo spessore della parete (mm).

Tipi e metodi di sistemi di montaggio di tubi inossidabili

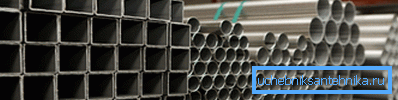

La gamma di prodotti in acciaio resistente alla corrosione consente di creare strutture per vari scopi utilitari. L'installazione di tubi in acciaio inossidabile a sezione circolare è perfetta per sistemi che trasportano liquidi e gas senza reagire con essi.

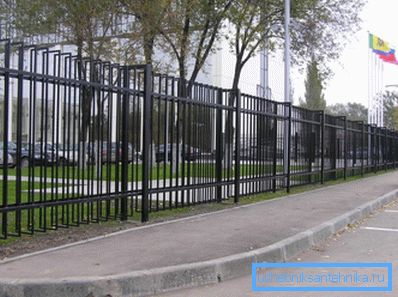

I tubi profilati, al contrario, sono più rilevanti nelle strutture architettoniche, come supporti, recinzioni, ecc. Gli irrigidimenti consentono di sopportare carichi torsionali, meccanici e di vibrazioni.

Installazione di tubi rotondi

I sistemi di tubazioni di prodotti in acciaio inossidabile sono richiesti nell'industria alimentare, chimica e medica. Una superficie stabile non cambia il sapore del cibo e non viene distrutta dall'esposizione a liquidi velenosi. L'installazione di condotte in acciaio inossidabile dipende dalle condizioni del suo funzionamento.

Connessioni permanenti

Le istruzioni per questo tipo di attracco della pipeline sembrano semplici: basta collegare i tubi e saldarli / saldarli / incollarli.

Distinguo questi tipi di connessioni permanenti:

• la saldatura (testa a testa e presa) è realizzata mediante saldatura ad arco argon, le cuciture vengono pulite con acido o abrasivi;
• saldatura (dura e morbida);
• incollaggio (adesivi anaerobici, cianoacrilati).

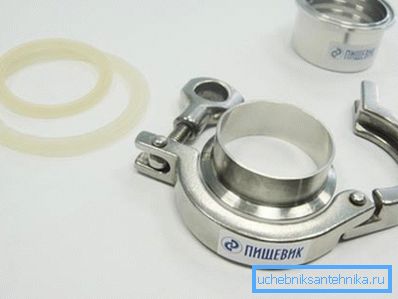

Connettori divisi

Il modo più comodo per connettersi, questo tipo di giunto può essere facilmente realizzato a mano:

• pinza;
• filo;
• accoppiamento;
• crimpare;
• soffocare.

Diottro: uno sguardo nell'essenza

Nell'industria alimentare, è consuetudine equipaggiare le tubazioni con diottrie (finestre di vetro) - dispositivi che consentono di osservare ciò che sta accadendo nella pipeline stessa. Questi dispositivi hanno più spesso bisogno di aziende casearie e dolciarie.

La diottra a tubo in acciaio inossidabile è rappresentata da due modelli: tubo e dado (doppio oblò), ognuno dei quali ha i suoi vantaggi.

1. Angolo di visione del tubo di 360 °, vetro di ispezione a morsetto ad innesto rapido.

1. La chiave ha una retroilluminazione dello spazio interno, il vetro resiste ad una caduta di temperatura da 230 ° a 20 ° C per un minuto. Saldatura del metodo di connessione.

Strutture dalle pipeline del profilo

L'installazione di tubi di acciaio inossidabile di sezioni rettangolari e quadrate viene utilizzata per l'erezione di vari tipi di strutture metalliche: strutture di supermercati, scheletri di fondamenta, supporti. Il fattore determinante qui sarà lo spessore delle pareti del profilo.

Una pipeline più leggera è più adatta per capannoni, ringhiere, cartelloni pubblicitari, cornici per mobili ed elementi decorativi. I metodi di collegamento vanno dalla saldatura e l'incollaggio ai raccordi.

Alla fine

Resistenti attacchi chimici aggressivi, resistenza meccanica e aspetto presentabile sono le tre balene che sono alla base della popolarità del laminato in acciaio inossidabile. La conduttura principale o conduttura nell'appartamento, la struttura portante o un mobile - il prezzo retrocede in background quando si tratta di durata e sicurezza.

Il video in questo articolo descrive il processo di produzione di tubi in acciaio inossidabile.
