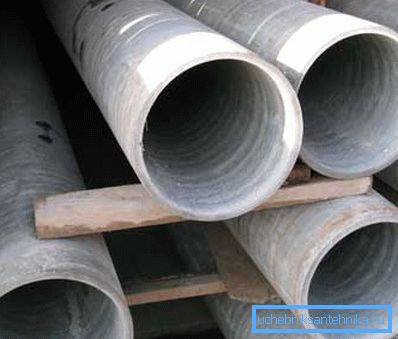

Tubi di cemento crisotilo: proprietà e applicazioni

Utilizzare tubi di cemento chrysotile in qualsiasi progetto secondo GOST 31416-2009 è molto vantaggioso, sia dal punto di vista tecnico che da quello economico: sono abbastanza resistenti (la durata è di circa 25-50 anni) e, inoltre, 2-3 volte acciaio, ferro e polimeri più economici. Tali brillanti qualità positive sono assicurate sia dalle caratteristiche tecnologiche del cemento crisolitico stesso sia dalle caratteristiche progettuali di tutti gli elementi della condotta posata. Di seguito diamo un'occhiata più da vicino a questo, e in aggiunta, dimostreremo sul tema del video in questo articolo.

Informazioni generali

ambito di applicazione

• L'attuale GOST 31416-2009 stabilisce e definisce i requisiti generali per i tubi di pressione e non di pressione e gli accoppiamenti di dryzoltsement. I materiali a flusso libero sono utilizzati per i sistemi fognari, per i collettori di vari sistemi di drenaggio di bonifica, per i canali di ventilazione (sistemi di ventilazione), per il drenaggio nelle reti di riscaldamento, nonché per la posa di cavi e linee di smaltimento rifiuti.
• Tubi e giunti di cemento crisotilo, progettati per l'alta pressione (con pareti spesse), vengono utilizzati per rifornire città, città, imprese industriali e complessi agricoli con acqua calda a una temperatura non superiore a 115 ° C, dove la pressione di esercizio non è superiore a 1,6 MPa. Vengono anche utilizzati per il drenaggio e le tubazioni di scarico, il drenaggio associato, gli scivoli per rifiuti e così via.

Caratteristiche tecniche

• Non richiede l'impermeabilizzazione, in quanto non è assolutamente soggetta a corrosione;
• Non è un materiale conduttore;
• Non richiede un forte isolamento termico - la conduttività termica del cemento crisolitico è solo 0,8 kcal / (m * h * grandine) - l'istruzione indica che è 60 volte inferiore a quella dell'acciaio;
• Quando si trasporta acqua fredda sulle pareti non c'è condensa;
• Il coefficiente di allungamento della temperatura è 12 volte più basso rispetto all'acciaio, quindi non è necessario installare costosi compensatori di allungamento della temperatura - questo fattore fornisce eccellenti raccomandazioni per la posa senza canne. Si scopre che in questo caso, il prezzo cade sia sul materiale stesso che sulla sua installazione a causa delle caratteristiche progettuali della pipeline;
• Quando si formano tubi, sono possibili piccoli errori di dimensioni, alcune deformazioni (aumento) si verificano anche durante il trasporto di acqua calda, ma questo è compensato nei giunti di accoppiamento da anelli di gomma per sigillare i giunti;
• Resistente all'acqua A contatto con l'acqua, il materiale acquista solo forza - l'indurimento avviene a causa delle proprietà fisico-meccaniche del cemento crisolitico;
• Quando il trasporto dell'acqua all'interno dei microrganismi non si sviluppa, cioè, i tubi non invadono. Pertanto, non si verifica ulteriore resistenza idraulica;
• Sono resistenti agli ambienti aggressivi alcalini e debolmente acidi;
• L'uso di tubi di cemento crisotilo in vari siti comporta una riduzione dei tempi di costruzione dell'ordine del 35-40%, riduce la necessità di attrezzature da costruzione del 50-55% e riduce significativamente i costi di manodopera.

Nota. I tubi a flusso libero di cemento crisolitico nella documentazione sono etichettati con la sigla BNT, e i giunti per essi - BNM o polietilene MPT. Per i tubi a pressione, l'abbreviazione è BT o TT, e per gli accoppiamenti - CAM o TM.

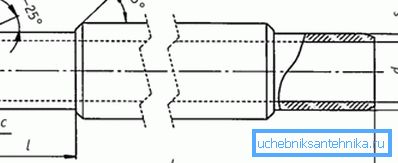

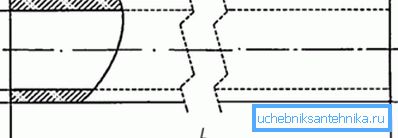

Tabella delle caratteristiche tecniche di VT (GOST 31416-2009 secondo OKP 578600)

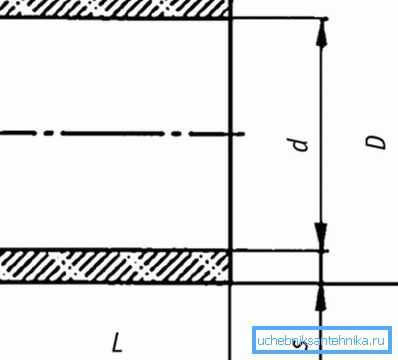

Tabella delle caratteristiche tecniche di BNT (GOST 31416-2009 secondo OKP 578600)

posa

I lavori di installazione con le tue mani o al lavoro, che si tratti di riscaldamento, un canale di meliorazione, gestione dei cavi, depurazione e così via, vengono eseguiti quasi sulla stessa linea. Questo sta scavando una trincea, trasportando tubi con giunti al sito, un'ispezione preliminare per l'integrità, mettendo tutti gli elementi in una trincea, un'altra ispezione, un test di permeabilità e / o tenuta (a seconda dello scopo) e il riempimento della trincea.

I tubi non sono posati direttamente sul fondo della trincea - lì è pre-caricato un tampone di terra o sabbia setacciata, con un'altezza minima di 50-60 mm, che consente di distribuire uniformemente il carico su tutta l'area.

In ogni caso, la posa sarà effettuata sotto una pendenza che, a sua volta, dipende dal diametro della condotta (oltre 200 mm - 3-4 mm per metro lineare), se non c'è pendenza naturale sul terreno, quindi viene impostato nel processo di scavo di una fossa. Una tale pendenza è necessaria non solo per le acque reflue a flusso libero, ma anche per le corse a secco - dopo tutto, ci sarà sicuramente l'umidità che può fluire in una direzione.

Nota. Durante il trasporto e l'installazione di tutto il cemento-amianto, i tubi di pressione del cemento crisotilo devono essere spostati senza intoppi, senza urti e urti violenti, indipendentemente da come viene eseguita la posa, con una gru o manualmente.

Modi per connettere BNT

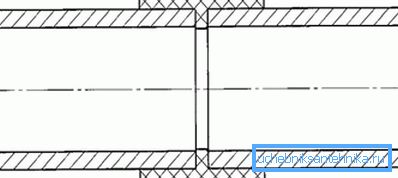

Quando si monta la conduttura a flusso libero di cemento crisotilo in terreno asciutto, utilizzare giunti MPT in polietilene, che hanno una partizione interna per le estremità di giuntura. Per il composto MPT, dovrebbe essere tenuto in acqua calda, preferibilmente fino a 100 ° C, in modo che aumenti leggermente e diventi plastico (viene anche riscaldato con una fiamma ossidrica).

L'accoppiamento riscaldato viene posto sul tubo in modo che appoggi contro l'estremità con una partizione, quindi la parte terminale dell'altro tubo viene inserita fino a quando non si arresta, dopo che la plastica si raffredda, la connessione può essere considerata pronta.

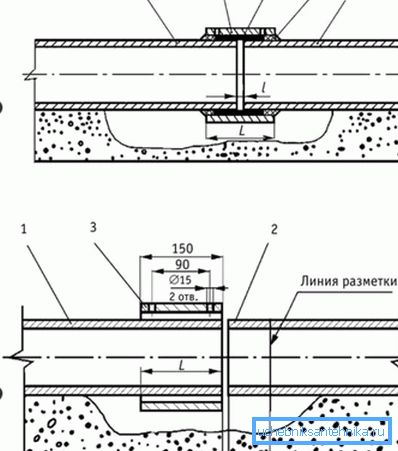

Quando si monta su tutti gli altri terreni, vengono utilizzati accoppiamenti non pressurizzati con cemento-crisotilo (BNM). La loro installazione può essere eseguita senza materiali di incollaggio, se lo scopo del BNM è solo quello di mantenere una linea piatta, ma in tutte le altre circostanze vengono usati bitumi diversi, mastici o malte di cemento-sabbia per l'adesione.

Il bitume è considerato il più affidabile per il fascio - viene versato nella manica in uno stato caldo (fuso) nei fori praticati sulla stessa linea.

Prima di attraccare ai bordi del BNT, fanno una marcatura della posizione del BNM - questo è come verrà localizzato dopo il completamento dei lavori di installazione, quindi metti la frizione lungo questi segni, e per centrarla - metti trucioli di legno attorno al perimetro. È necessario lasciare uno spazio di montaggio tra i 3 mm e 5 mm tra i tubi, dove in seguito l'adesivo penetrerà - questo servirà anche da sigillante e tampone.

Al fine di sigillare il divario, oltre alla soluzione legante, un filo viene spinto nella fessura - canapa, stracci o stoppa, allontanandosi dal bordo di circa 1/3 della distanza dalla lunghezza della cuffia a questa estremità. Dopo di ciò, il bitume fuso inizia a essere versato in un foro trapanato e lo fanno fino a quando non inizia a fluire da un altro foro: ciò significa che la cavità è piena di capacità.

Dopo il getto, il giunto deve rimanere fermo per indurire il bitume e la temperatura deve essere naturale, ei bordi del giunto devono essere sigillati, ad esempio avvolgendo un nastro di resina largo (50-70 mm).

Nei casi in cui si utilizza come legante una malta di cemento e sabbia, i fori nel giunto non vengono perforati, ma semplicemente sopra la miscela stesa attorno al perimetro. Anche i bordi in questo caso si chiudono con una soluzione.

W metodi di montaggio

A seconda della pressione di esercizio, i tubi di pressione sono classificati in due gruppi: a) per tubi dell'acqua, che comprendono i marchi VT6, VT9, VT12, VT15; b) per le condutture di calore: TT3, TT6, TT9, TT12, TT16.

Tabella di classificazione

Per l'installazione di condotte ad alta pressione da cemento crisotilo per l'unione, vengono utilizzati accoppiamenti di materiale simile, attivati ​​secondo il principio dell'autosigillatura. Quindi, per una pressione di esercizio di 6 kgf / cm², 9 kgf / cm², 12 kgf / cm² e 15 kgf / cm² Vengono utilizzati accoppiamenti per due o quattro scanalature per anelli di tenuta. Ma per un tubo di calore con una pressione di esercizio di 16 kg / cm² produrre accoppiamenti speciali, più lunghi, in cui le due scanalature sono leggermente più larghe del solito.

La figura frammentaria in alto mostra la connessione di accoppiamento di tubi ad alta pressione di cemento crisotilo. Gli anelli di gomma per sigillare il giunto sono forniti dal produttore completo di un giunto, indipendentemente da chi li produce: l'impianto stesso o un'impresa di terzi.

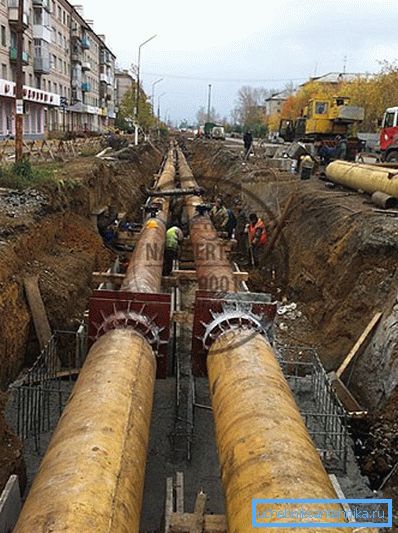

L'installazione di condotte ad alta pressione può essere eseguita in due modi: sotto terra e sopra il terreno, rispettivamente in canalizzazione e canalizzazione, e la seconda opzione viene effettuata a spese di supporti di una certa altezza. Il più popolare può essere definito un'installazione sotterranea: in primo luogo, questa è la migliore soluzione estetica e, in secondo luogo, è il pieno utilizzo di tutte le caratteristiche tecniche positive del materiale.

Nel caso di installazione senza condutture, vi sono limitazioni significative, ad esempio, non è possibile eseguire la posa su strade, linee tranviarie, binari ferroviari, settore residenziale e così via.

La guarnizione esterna occupa molto spazio utile, ma in alcuni casi è semplicemente impossibile rifiutarla per motivi tecnici e sono montati su supporti speciali, i cosiddetti alloggi, che si trovano su entrambi i lati, e il nastro di acciaio è fissato tra loro per il fissaggio.

Molto spesso tale posa viene effettuata sul territorio di imprese industriali, fuori città e, in casi estremi, lungo le case, tra il marciapiede e la carreggiata.

Nel caso di una cisterna, l'installazione sotterranea, tubi ad alta pressione di cemento crisotilo sono impilati esattamente come sono senza pressione - su un blocco di terreno setacciato o sabbia. Ma in quelle situazioni in cui la tubazione dell'acciaio viene smantellata e sostituita con cemento crisotilo, spesso rimangono vassoi riutilizzabili.

Nota. A volte puoi sentire la domanda, qual è la differenza tra cemento crisotilo e tubi di cemento-amianto? Le persone interessate possono essere rassicurate: non c'è differenza qui, è lo stesso materiale.

conclusione

Dopo aver letto questo articolo e aver guardato il video, hai sicuramente capito quali sono i tubi di cemento crisotilo e per quali scopi vengono utilizzati. Nella famiglia, vengono solitamente utilizzati per colare le fondazioni colonnari (pila) come un involucro, così come per i pali, ad esempio, per una recinzione o un arco d'uva.
