Tubi di metallo-polimero: conoscere i vantaggi e gli

I tubi in metallo-polimero sono un tipo di tubi compositi che possono essere costituiti da più componenti contemporaneamente: un tubo in polimero, un telaio metallico in rete o uno strato di rinforzo in lamina di alluminio.

Esistono molte classificazioni di questo tipo di ugelli, che possono variare nei materiali, nella tecnologia di produzione, nonché nei loro scopi e parametri tecnici.

Nella foto - una vista popolare

Il corpo del polimero del tubo è realizzato in termoplastica. Il telaio dovrebbe essere composto da elementi trasversali e longitudinali. Gli elementi longitudinali sono disposti concentricamente rispetto all'ugello, quelli trasversali con un certo passo si avvolgono semplicemente su quelli longitudinali, formando così delle spirali.

Applicazioni principali

La portata di tali tubi è piuttosto ampia.

  1. I tubi di derivazione con un diametro fino a 40 millimetri, che sono rinforzati con un foglio di alluminio, vengono solitamente utilizzati nel settore degli alloggi e dei servizi pubblici, in particolare nei sistemi di approvvigionamento idrico, riscaldamento e fognature.
  2. I tubi di derivazione di polimeri metallici di diametro maggiore vengono utilizzati, in primo luogo, per la posa di condotte, nonché per le tubazioni di processo utilizzate per il trasporto di vari materiali corrosivi (alcali, acidi e prodotti con un'elevata concentrazione di sale).
I tubi sono collegati tramite raccordi a pressione.
  1. Questo tipo di tubo viene utilizzato nella lisciviazione sotterranea e in cumuli di terre rare e metalli non ferrosi.
  2. Recentemente, gli ugelli sono utilizzati nel sistema di trasporto pneumatico e di trasporto idrico.
  3. Come supporto di forza per gli edifici, questi elementi sono utilizzati nell'infrastruttura marittima.

Tipi di tubi in polimero metallico di base

Prima di tutto, è necessario identificare i principali tipi di tubi rinforzati con un foglio di alluminio. Il materiale per questi elementi è il polietilene del tipo PERT e PEX, che viene lavorato con un metodo di estrusione speciale.

Lo spessore del foglio di alluminio è di pochi decimi di millimetro, la lamina è saldata insieme usando una speciale saldatura ad ultrasuoni.

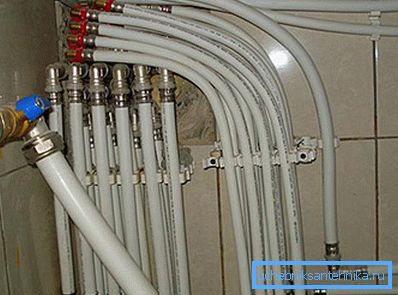

Tubo di metallo

Parametri tecnici

I tubi in polimero metallico multistrato presentano una serie di indicatori di qualità, tra i quali vale la pena notare quanto segue:

  • resistenza alla saldatura di fogli di alluminio;
  • elevata adesione del polimero con una base metallica;
  • bassa rugosità superficiale dell'ugello;
  • rotondità del telaio e distribuzione uniforme del polimero su tutta la circonferenza, sia sugli strati esterni che interni;

vantaggi

I prodotti rinforzati con fogli di alluminio presentano una serie di vantaggi indiscutibili:

  • alti tassi di corrosione e resistenza chimica;
  • facilità di installazione e affidabilità delle connessioni dei tubi;
  • ampio intervallo di temperatura. È una questione di congelamento ripetuto a +95 gradi Celsius;
  • elevata flessibilità, oltre alla capacità di mantenere una certa forma, compresa la curvatura.

carenze

Tra gli svantaggi includono:

  • alta probabilità di danno meccanico;
  • resistenza alle basse temperature;
  • bassa resistenza a fatica, soprattutto per tubi PEX.

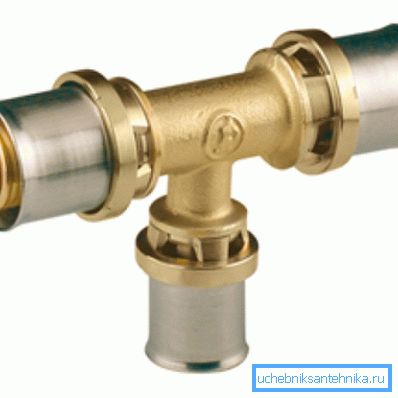

Raccordo a pressione per tubo metallico

Suggerimento: Si prega di notare che i tubi destinati al sistema di riscaldamento devono avere un certificato aggiuntivo. La documentazione tecnica dovrebbe indicare resistenza alla penetrazione dei gas.

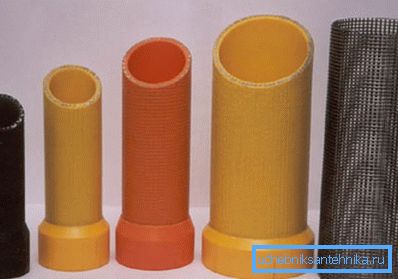

Tubi in metallo-polimero rinforzati con un telaio in rete rigida

La tecnologia di produzione di questo tipo di tubo può avere differenze insignificanti. La cosa comune è la presenza di un telaio di rinforzo, che è fatto appositamente da singoli elementi, tra cui fili e strisce e si distingue per rigidità.

Una linea di produzione automatizzata può consistere dei seguenti componenti tecnologici:

  • un estrusore che viene utilizzato per elaborare il polimero;
  • saldatrice speciale, necessaria per saldare il telaio metallico;
  • sistema di raffreddamento delle pareti esterne ed interne del tubo;
  • moderno sistema di controllo dei principali parametri geometrici dei tubi;
  • Dispositivo speciale per tirare il tubo lungo il trasportatore;
  • dispositivo di taglio che consente di tagliare prodotti della lunghezza richiesta;
  • tavola a rulli, responsabile del movimento dei campioni finiti.
Tubi in metallo-polimero rinforzati con un telaio in rete rigida

Le istruzioni per la fabbricazione di questi prodotti comprendono diversi passaggi di base. Gli elementi longitudinali si spostano costantemente lungo la linea di produzione, il movimento viene eseguito da uno speciale dispositivo di trazione.

Il rinforzo trasversale è avvolto sugli elementi longitudinali con una certa frequenza. In quei punti in cui si interseca il rinforzo trasversale, cioè anulare e longitudinale, i tubi vengono saldati (con il metodo del contatto).

Fai attenzione! Per realizzare questo tipo di saldatura, viene utilizzato un unico elettrodo cilindrico a rulli.

Il telaio già saldato entra nella cavità di estrusione, che è già piena di polimero fuso. Al fine di formare un diametro interno di tubi con una qualità superficiale molto elevata, ovvero con indicatori di rugosità bassa, nella produzione viene utilizzato un mandrino lucidante con raffreddamento autonomo.

Il processo di raffreddamento viene eseguito quando il tubo passa il manicotto di formatura.

Tra gli indicatori di qualità dei tubi in metallo-polimero che sono rinforzati con un telaio a maglia rigida si possono distinguere:

  • la forza speciale degli elementi del telaio in metallo dei tubi;
  • resistenza di tutti i giunti saldati degli elementi del telaio;
  • bassa rugosità della superficie interna dell'ugello;
  • distribuzione uniforme del polimero attorno alla circonferenza.

Questo tipo di ugelli presenta numerosi vantaggi innegabili:

  • alta resistenza;
  • resistenza alla corrosione e all'attacco chimico;
  • piccolo peso;
  • periodo di operazione sufficientemente lungo.

Questi tubi presentano una serie di inconvenienti, che devono anche essere menzionati:

  • complessità nella tecnologia di produzione;
  • bassa flessibilità;
  • diminuzione delle proprietà di resistenza durante l'aumento e diminuzione della temperatura di lavoro.

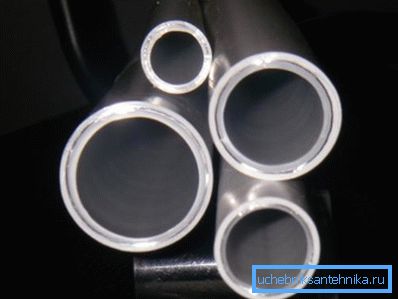

Sezione del tubo in metallo polimero

Il prezzo di questi due tipi è leggermente diverso, quindi la scelta dipende da altri parametri. I prodotti in metallo combinano resistenza elevata e resistenza chimica, che consente di creare sistemi di fognatura e riscaldamento con le proprie mani.

conclusione

Oggi, i tubi di metallo-polimero sono usati ovunque. Le condotte realizzate con polimeri metallici possono essere utilizzate per diversi decenni. Per massimizzare la resistenza chimica e alla corrosione delle tubazioni rivestite con speciali soluzioni di elettrodeposizione.

La resistenza di tali tubi è molte volte superiore a quella dei polimeri, ciò è ottenuto grazie a uno speciale telaio metallico di rinforzo. Nel video presentato in questo articolo troverai ulteriori informazioni su questo argomento.
