Tubi di plastica così diversi e così popolari: l'uso di

Con l'inizio della rivoluzione tecnica, i polimeri occupano sempre più il nostro spazio vitale e praticamente non possono farne a meno. Ad esempio, i tubi di plastica per l'estinzione dell'incendio (in polipropilene) proteggono la nostra sicurezza. Inoltre, polipropilene, polivinilcloruro e polietilene erogano acqua alla nostra casa, servono a drenare i liquami e trasportare il refrigerante negli impianti di riscaldamento. Naturalmente, l'applicazione di ciascuno di essi ha le proprie istruzioni, che consentono di navigare in base alla pressione operativa, ai parametri di temperatura e al luogo di installazione.

polipropilene

Caratteristiche generali e nomenclatura

Nota. Nella documentazione tecnica, diversi tipi di materiale hanno il loro marchio abbreviato. Pertanto, il polipropilene ha l'abbreviazione PPR (PPRC) o PP, polivinilcloruro - PVC e polietilene - PE. Inoltre, i tubi in PE possono essere HDPE o LDPE - polietilene a bassa o alta pressione, rispettivamente.

Al momento, l'uso di tubi di plastica ha fortemente premuto la posizione del metallo sul mercato. Per la distribuzione domestica di acqua calda e fredda, oltre al riscaldamento, il polipropilene è il più richiesto, con le proprie modifiche.

Al momento dell'acquisto, è possibile che PPR, PP-1, PP-2, PPB o PPRC siano contrassegnati al posto dell'abbreviazione PPR sul tubo. Dovresti sapere che PPH e PP-1 sono omopropilene, cioè la prima generazione di materiali (è peggio). Ora viene prodotto un copolimero casuale, quindi se vedi i caratteri PP-2, PPB o PPRC, puoi essere certo della qualità.

Inoltre, ogni tubo ha le lettere PN, che sono legate ai numeri che indicano la pressione nominale in barre ad una temperatura dell'acqua di 20 ° C (tutte le caratteristiche di PPR sono contate esattamente da questa temperatura).

Quindi, ci sono modifiche PN10, PN16, PN20 e PN25. Per acqua fredda usare PN10 e PN16, e per acqua calda e riscaldamento PN20 e PN25.

Qui non solo lo spessore delle pareti gioca un ruolo, ma anche il rinforzo del tubo (il loro prezzo è, ovviamente, più alto), che viene effettuato con un foglio di alluminio o fibra di vetro.

• Per acqua fredda, la cui temperatura non supera mai i 20 ° C, utilizzare la modifica PPR PN10. Può anche sopportare per breve tempo 45 ° C, ma con il riscaldamento prolungato a partire da una tale temperatura, il tubo viene semplicemente deformato.

La pressione di esercizio è 1,0 MPa (10,2 kg / cm²). Questa modifica è in vendita con la sezione esterna da 20 mm a 110 mm, lunghezza - 4000 mm. Insieme al diametro, varia anche lo spessore delle pareti, che può variare da 2,3 mm a 10 mm.

• Allo stesso modo, per l'acqua fredda, la cui temperatura non sale mai sopra i 20 ° C, utilizzare la modifica PPR PN1. A differenza del modello precedente, questo prodotto può resistere a 60 ° C, ma con il riscaldamento prolungato, si verifica ancora una deformazione. Pressione di esercizio - 1,6 MPa (16,3 kg / cm²).

Questa modifica è in vendita con la sezione esterna da 20 mm a 110 mm, lunghezza - 4000 mm. Spessore della parete - da 2,8 mm a 15 mm.

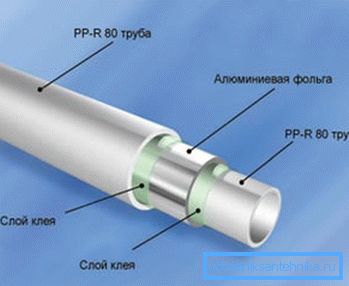

• Per acqua calda e riscaldamento utilizzato modifica rinforzata PN20. Qui, una temperatura di lavoro di 80 ° C è ammissibile (per un breve periodo - 110 ° C). Un tale tubo è spesso chiamato universale, dato che fanno tutto il cablaggio (acqua calda / fredda e riscaldamento).

La pressione ammissibile qui è di 2,0 MPa (20,4 kg / cm²), diametro esterno da 20 mm a 110 mm, spessore della parete da 3,4 mm a 18,3 mm, rispettivamente, lunghezza - 4000 mm.

• La modifica rinforzata PN25 è progettata per un'elevata pressione operativa nel sistema.. Mantiene costantemente 2,2 MPa (25,49 kg / cm²) e una temperatura nominale di 95 ° C (a breve termine fino a 150 ° C). Il diametro esterno va da 20 mm a 110 mm (raramente 125 mm), lo spessore della parete va da 3,4 mm a 18,3 mm. Tali tubi sono più spesso utilizzati per il riscaldamento centralizzato, dove possibile alta pressione nel sistema (soprattutto nei grattacieli).

Nota. I tubi di rinforzo sono generalmente posti nella parte centrale del muro, ma a volte no. Ad esempio, in PN25, la pellicola potrebbe essere più vicina alla superficie e deve essere pulita in modo che non interferisca con l'adesione durante la saldatura con un raccordo.

È molto scomodo farlo con un coltello, poiché è necessario pre-pulire lo strato superiore di polipropilene. A questo scopo, c'è un rasoio, il processo di pulizia che vedi nella foto.

Accessori di montaggio

Ci sono anche accessori per tubi di plastica che forniscono la loro installazione e funzionalità - questi sono accessori, corse, rubinetti e, naturalmente, un saldatore elettrico con ugelli in duralluminio (possibilmente un rivestimento in teflon) di diversi diametri.

Quindi, tra gli accessori ci sono tee, quadrangoli, accoppiamenti, spine, angoli di 32?, 45? e 90?, raccordi filettati americani e convenzionali. Oltre a queste parti, per l'impilamento ottimale quando i tubi si incrociano, vi sono degli ugelli di bypass brevi, che vengono tagliati usando accoppiamenti, e invece di metallo, valvole a sfera in polipropilene, che hanno una durata di servizio non inferiore a 50 anni e al di sopra dei tubi stessi.

Nota. Alcuni sono interessati a come svitare l'eccentrico da un tubo di plastica, se la sua parte superiore si è staccata ed è impossibile catturarlo con una chiave o una pinza. Questa situazione è difficile, quindi è necessario utilizzare un esagono o tagliare le spline con un file e svitare con una piccola chiave.

Metalloplast

Parametri di base

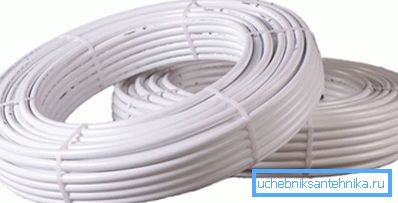

I tubi realizzati in laminato a base di metallo vengono utilizzati principalmente per la distribuzione di acqua fredda e la disposizione dei pavimenti per acqua calda, sebbene in alcuni casi vengano utilizzati anche per il riscaldamento esterno.

• Il diametro esterno qui può essere 16 mm, 20 mm, 26 mm, 32 mm, 40 mm e 63 mm, ma la sezione più popolare può essere chiamata 16-20 mm.
• Il laminato a base metallica ha una conduttività termica molto bassa (1300 volte meno rame), può essere utilizzato a una pressione operativa di 10 bar e una temperatura nominale di 0-95 ° C (per un breve periodo di tempo - 110 ° C).
• Per la sezione trasversale più comune, lo spessore della parete è 2-2,25 mm, mentre allo stesso tempo, lo strato di foglio di alluminio sarà 0,2-0,24 mm di spessore. A 1 metro lineare con un diametro di 16 mm è 0,113 litri, e a 20 mm - 1,201 litri.
• Il coefficiente di espansione delle materie plastiche metalliche, indipendentemente dal diametro di 0,2610-4 per? C e dalla conduttività termica di 0,43 W / m * K.

Tubi e raccordi

Il tubo di metallo-plastica è costituito da tre strati fissati insieme da colla: al suo interno si trova uno strato di polietilene ad alta pressione (LDPE), poi passa il foglio di alluminio e all'esterno uno strato di polietilene a bassa pressione (HDPE). Se si acquista materiale per l'installazione di un sistema di riscaldamento a pavimento, prestare attenzione alla pellicola - questo strato deve essere sovrapposto o avvolto

Suggerimento: Se si vede una cucitura durante la pulizia dell'HDPE, non si dovrebbe usare una tale tubazione per il riscaldamento o l'acqua calda. Inoltre, al fine di risparmiare alcuni produttori, non incollano il foglio al PE - questo è un segno di scarsa qualità e tale laminato metallico è adatto solo per l'acqua fredda.

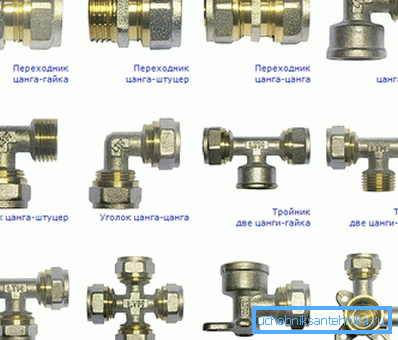

Come altrove, ci sono componenti per tubi di plastica - questi sono vari accessori per la connessione e il cablaggio, campioni dei quali vedete nelle immagini. Ma questi composti sono il punto debole.

Se la vita operativa dei tubi in metallo e plastica è di 10-15 anni, indipendentemente dall'umidità della stanza, allora le connessioni in ottone non sempre sopravvivono a questo periodo - scoppiano. È particolarmente pericoloso sigillarli con intonaco o mastice - assolutamente tutti gli idraulici in questi casi preferiscono il polipropilene al laminato metallico.

Cloruro di polivinile

Per l'installazione di condotte di scarico e di ventilazione (ventilazione), vengono utilizzati tubi in PVC senza pressione con diametro di 32 mm, 50 mm e 100 mm, la cui lunghezza può essere di 250 mm, 350 mm, 500 mm, 750 mm, 1000 mm e 2000 mm.

Per le acque reflue esterne, viene utilizzata una sezione più ampia - 150 mm, 200 mm, 250 mm e 300 mm e inoltre, i tubi dell'involucro sono realizzati per pozzi di sabbia e artesiani, che assicurano la ritenzione del suolo dai crolli.

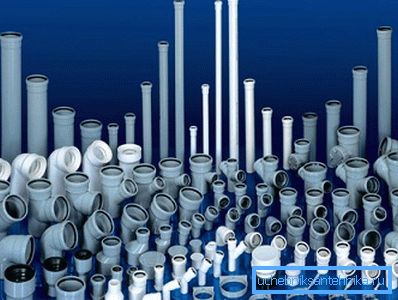

L'attracco dei tubi di fognatura viene effettuato a spese dei raccordi, che vengono prodotti nelle seguenti forme: accoppiamento, angolo (32 °, 45 °, 90 °), tappi, revisioni, tee, quadrati, PVC o riduzioni di gomma (per passare da un diametro all'altro) . Ci sono anche accessori complessi che possono includere diverse opzioni. Le maniche a capezzolo possono essere utilizzate per collegare tubi di rivestimento o semplicemente filettature esterne e interne alle estremità.

Nota. Va notato che riparare tubi di plastica con le proprie mani è molto più facile da fare rispetto a quando si lavora con il metallo. Questo è anche uno dei motivi per scegliere la plastica.

conclusione

Nonostante la conoscenza generale che hai già ricevuto dopo aver letto questo materiale, i tubi di plastica possono avere alcune sfumature nei parametri - questo dipende dal produttore. Pertanto, al momento dell'acquisto, consultare sempre il venditore o consultare attentamente la documentazione. Come supplemento alle raccomandazioni di cui sopra, ti offriamo un video in questo articolo che ti farà conoscere più da vicino questo argomento.
