Tubi di plastica per il riscaldamento: variazioni,

28-03-2018
Tubi

Il riscaldamento con tubi di plastica ha cessato da molto tempo di essere oggetto di controversie: la maggior parte degli esperti ne riconosce l'efficienza e l'affidabilità e i paesi europei stanno attivamente passando a questo materiale. Buone caratteristiche tecniche, installazione semplice, lunga durata e sicurezza hanno reso i tubi in plastica per il riscaldamento di uno dei materiali idraulici più diffusi nel nostro paese e all'estero.

Mettere i tubi di plastica sul riscaldamento non è solo possibile ma necessario.

Tubi in polimero per impianti di riscaldamento

Caratteristiche generali

L'installazione semplice e rapida è una delle caratteristiche principali che contraddistingue i tubi di riscaldamento in plastica.

I tubi di plastica per il riscaldamento sono un'intera classe di apparecchiature sanitarie, che comprende prodotti realizzati in vari materiali e le loro combinazioni, e per ciascuno di questi materiali ci sono una serie di differenze caratteristiche che riguardano le condizioni operative, le regole di installazione e le sfumature tecniche.

Allo stesso tempo, questa classe ha molte caratteristiche comuni e, per non ripetere, considereremo prima i punti generali, quindi parleremo dei singoli rappresentanti e delle loro caratteristiche.

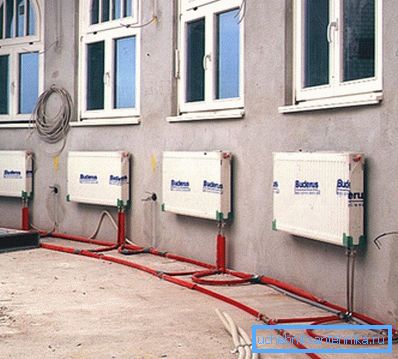

A causa della flessibilità dei tubi in polimero, è conveniente utilizzarli in stanze di forma irregolare.

Il tubo di plastica per il riscaldamento è un prodotto da materie prime polimeriche, più spesso polipropilene e polietilene con varie inclusioni, talvolta vengono anche utilizzati alcuni tipi di polivinilcloruro e polibutilene, ma la loro quota di mercato è insignificante.

Questi polimeri determinano le proprietà di base dei prodotti realizzati da loro:

  • La bassa densità della plastica ha portato a una significativa riduzione del peso della condotta.. Di conseguenza, il costo del trasporto e dell'installazione delle apparecchiature è diminuito, inoltre, i requisiti per il fissaggio dei raccordi e la capacità portante delle pareti sono anche notevolmente semplificati;
  • Il costo di produzione di beni polimerici è molto più basso del costo del laminato, che non ha potuto influenzare i prezzi del prodotto finale. Le eccezioni sono le tecnologie più avanzate di alta qualità, come PE-X - Al - PE-X e PERT - Al - PERT;
  • L'installazione di riscaldamento con tubi di plastica è più semplice ed economica rispetto all'installazione di acciaio laminato. Per padroneggiare il lavoro con uno strumento per saldare o pressare in plastica può quasi chiunque in breve tempo;
  • I polimeri non hanno paura dell'esposizione all'umidità e all'ossigeno., non si corrodono e non si deteriorano a causa dell'attività di batteri e altri parassiti;
  • La ruvidità delle pareti è significativamente ridotta rispetto al metallo, pertanto, i tubi non si sovrappongono praticamente con depositi di sale, limo e altre sostanze;
  • La duttilità del materiale consente alle tubazioni di resistere agli shock idraulici e il congelamento del refrigerante;
  • La riparazione di tubi di riscaldamento in plastica è molto più semplice e veloce..

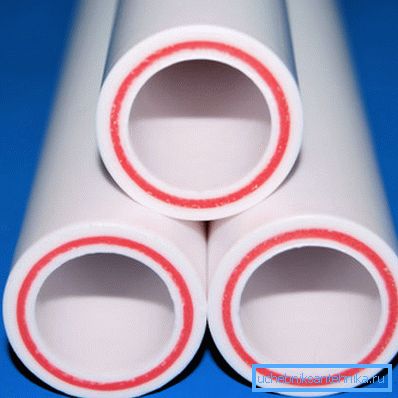

La superficie interna liscia non consente ai depositi di indugiare sulle pareti.

Fai attenzione! Queste caratteristiche sono valide solo per materiali di alta qualità ottenuti da buone materie prime in conformità con la tecnologia. Il mercato moderno è pieno di falsi e solo beni economici di bassa qualità.

Si ritiene che la plastica non possa normalmente essere utilizzata nelle condizioni di alte temperature a causa dell'espansione termica e della fusibilità. Tuttavia, oggi questi problemi sono risolti con l'aiuto del rinforzo e l'uso di materiali moderni.

polipropilene

La foto mostra prodotti realizzati in polipropilene con raccordi e raccordi.

Il polipropilene ha la maggiore quota di mercato in Russia. Ciò è dovuto alla sua economicità e convenienza, nonché alla politica di marketing di successo di produttori e venditori.

I prodotti puri del propilene (marcatura PP-R) non vengono utilizzati per il riscaldamento a causa dell'elevato coefficiente di dilatazione termica. Tuttavia, i tubi rinforzati possono essere utilizzati per l'acqua calda, soprattutto perché i prodotti moderni sono realizzati in copolimero casuale (PPRC), che può resistere molto meglio alle condizioni estreme.

Copolimero di polipropilene modificato con etilene.

Il rinforzo è costituito da due materiali: alluminio e fibra di vetro.

Pertanto, possiamo selezionare tubi di plastica e fibra di vetro per il riscaldamento, le cui caratteristiche sono elencate:

  • La pressione nominale può essere fino a 2,5 MPa o 24 atm;
  • Temperatura massima di esercizio - non più di 95 ° C, temperatura nominale - 70 ° C. Sono possibili salti a breve termine fino a 110 ° C;
  • La densità del materiale secondo GOST 15139 è di 0,9 g / cm3;
  • Coefficiente di dilatazione termica: 0,15 mm / m * ° C;
  • La resistenza alla trazione è 34 - 35 N / mm2.
La struttura del tubo di metallo.

Il polipropilene è caratterizzato dai vantaggi generali delle materie plastiche sopra elencate e si distingue anche per i composti monolitici e l'elevata resistenza agli urti.

È inoltre possibile evidenziare la capacità di un materiale di resistere a cadute di pressione e di temperatura, un buon assorbimento del rumore e un isolamento termico, ma allo stesso tempo il prezzo basso rimane il vantaggio principale e più significativo.

La saldatura di tubi di plastica in PPRC è molto più semplice ed economica della saldatura ad arco o ad argon di metalli, ma dipende ancora fortemente dall'abilità dell'installatore. Nei sistemi più moderni, il fattore umano è praticamente escluso.

L'istruzione per la saldatura per diffusione (saldatura) del propilene è abbastanza semplice.

Tra i difetti citati ci sono la paura delle basse temperature e la scarsa affidabilità dei sistemi. Dopo diversi anni di funzionamento, le connessioni potrebbero iniziare a perdere, anche se è difficile dare una spiegazione: il livello della maggior parte degli installatori domestici è francamente zoppo.

Fai attenzione! Si dovrebbe anche ricordare una caratteristica come l'impossibilità di piegare il tubo, che porta a un numero enorme di connessioni con giunti girevoli.

polietilene

Il polietilene sta attivamente espandendo la sua presenza sul mercato.

Recentemente, un altro tipo di plastica sta guadagnando popolarità - polietilene reticolato. Questo materiale è caratterizzato da una maggiore resistenza al calore, durata e qualità tecniche eccellenti. Il tipo più comune è PE-Xa, a volte producono composizioni con uno strato interno di PE-Xc per aumentare la resistenza.

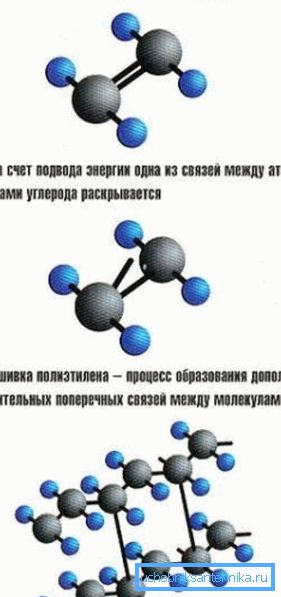

Il meccanismo di reticolazione delle molecole di polietilene.

Negli impianti di riscaldamento, è possibile utilizzare diversi tipi di polietilene:

  1. Polietilene puro PE-Xa con uno strato di alcool etilenico vinilico che impedisce la diffusione di ossigeno nella pipeline. Il marchio più popolare è Rehau Raupink;
  2. Il polietilene combinato rinforzato da alluminio. Struttura - PE-Xc - Al - PE-Xa;
  3. Il polietilene PERT-Al-PERT rinforzato con alluminio è il materiale più promettente, ma al momento il suo utilizzo è giustificato solo nei sistemi di riscaldamento a bassa temperatura.

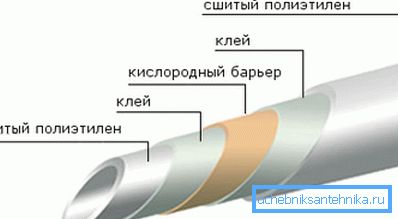

La struttura del tubo dell'etilene.

I tubi compositi rinforzati più affidabili e collaudati.

Per questi prodotti tali caratteristiche sono rilevanti:

  • Pressione nominale - fino a 10 atm;
  • Temperatura massima di esercizio - non più di 90 ° C, temperatura nominale - 70 ° C. Sono possibili salti a breve termine fino a 100 ° C;
  • La pressione massima di prova della pressione a una temperatura di 0 - 25 ° C è di 25 atm;
  • Vita di servizio garantita - almeno 50 anni.

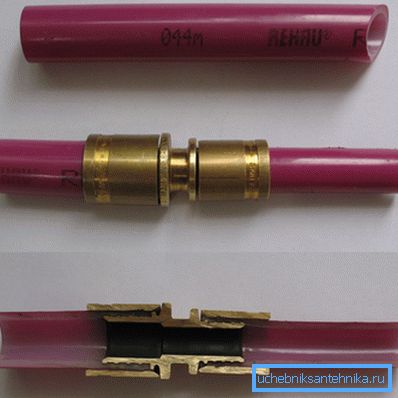

Spremitura a freddo nel taglio

Fai attenzione! Il polietilene reticolato è oggettivamente più affidabile e più resistente del polipropilene. Inoltre, l'installazione di sistemi con le proprie mani è semplificata il più possibile e il fattore umano è ridotto al minimo.

montaggio

Parliamo di come rendere molto il riscaldamento dei tubi di plastica.

Ad esempio, consideriamo la tecnologia della saldatura a campana di polipropilene:

  1. L'estremità del tubo deve essere tagliata con un angolo di 90 gradi con un coltello affilato o con un tagliatubi speciale;

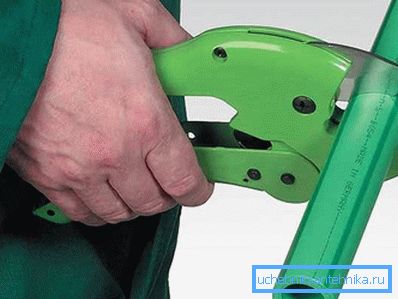

Tagliamo la parte con un tagliatubi.
  1. Se c'è un rinforzo di superficie, dovrebbe essere pulito con un rasoio, e anche smussato con un angolo di 45 gradi a due terzi dello spessore della parete;

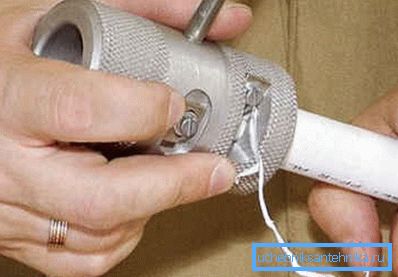

Puliamo la parte finale con un rasoio e rimuoviamo lo smusso.
  1. Sul saldatore, è necessario impostare la temperatura a 260 ° C, quindi inserire il giunto per collegare i tubi all'ugello appropriato e inserire l'estremità del tubo nella testa di Teflon. Il tempo di riscaldamento dipende dal diametro e dallo spessore della parete, è indicato nelle istruzioni o nelle tabelle speciali;
Riscaldare le parti con un saldatore.
  1. Dopo il riscaldamento, è necessario inserire rapidamente l'estremità nella frizione e premerla contro la battuta, ma non premere ulteriormente;

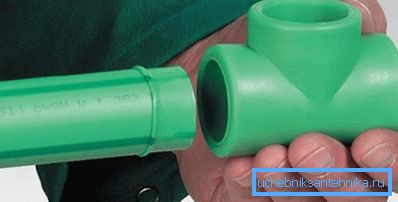

Inserire l'estremità nella frizione.
  1. In conclusione, le parti da unire devono essere mantenute stazionarie finché il polimero non si indurisce - circa 2 minuti.

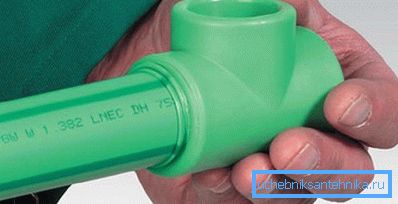

Stiamo aspettando che la cucitura si solidifichi.

Fai attenzione! Le proprietà dichiarate di questo collegamento di tubi sono valide solo nel caso di utilizzo di strumenti professionali e di stretta osservanza della tecnologia.

conclusione

I tubi in polimero si sono dimostrati un buon sostituto del metallo negli impianti di riscaldamento di appartamenti e abitazioni private. I prodotti più affidabili sono realizzati in polietilene reticolato, rinforzato con alluminio. Il video ti aiuterà a padroneggiare meglio la tecnologia del lavoro di installazione e a prevenire gli errori.
