Tubi di plastica per l'approvvigionamento idrico: tipi e

Nel complesso, l'installazione di tubi di plastica per l'approvvigionamento idrico può coinvolgere tre tipi di materiali:

1. Metalplast,
2. polipropilene,
3. polietilene.

Tutti sono utilizzati con successo per le condotte a bassa pressione, che vengono utilizzate sia nel settore residenziale che in quello industriale. Ma se il polietilene (PE) viene utilizzato principalmente per il tronco, quindi il polipropilene (PP o PPR) e il laminato a base di metallo vengono solitamente utilizzati per il cablaggio (non vi sono abbreviazioni).

Di seguito diamo un'occhiata più da vicino alle proprietà tecniche e di installazione di tali materiali, così come vediamo il video in questo articolo.

conduttura

Brevemente su polietilene

• Quando un sistema di approvvigionamento idrico è installato nel settore privato, un pozzo o un pozzo (sabbia o artesiano) viene solitamente utilizzato come unità di aspirazione dell'acqua, e una pompa sommersa o idrofora di superficie viene utilizzata per la stazione di pompaggio. In una di queste opzioni, un tubo di polietilene con un diametro di 32 mm viene utilizzato come autostrada per il gruppo di giunzione (con rare eccezioni). In questo caso i raccordi a compressione vengono utilizzati per l'ancoraggio di tubi, che possono essere diritti (accoppiamento), angolati a 90 °, a T, quadrangolari e riduzione per passare ad altre sezioni.
• L'installazione di PE viene spesso eseguita sottoterra, ma è un materiale piuttosto delicato, quindi, quando viene sepolto in una trincea, vengono utilizzate alcune precauzioni, cioè un cuscinetto di sabbia.. Per fare questo, versa uno strato di sabbia da 2 cm a 5 cm e mettici sopra una pipa ad acqua, dopo di che è di nuovo coperto di sabbia in modo che gli oggetti solidi nel terreno (pietre, metallo, vetro) non danneggino la parete. Un notevole vantaggio del polietilene è il suo basso prezzo.

Nota. Oltre all'approvvigionamento idrico, i tubi in polietilene vengono utilizzati per l'installazione di sistemi fognari a bassa pressione, nonché canali via cavo per l'elettrificazione e la comunicazione.

Cablaggio in polipropilene

Per il cablaggio tipico, il polipropilene (ecoplast) è attualmente utilizzato più spesso, l'abbreviazione di cui in russo assomiglia a PP, e in latino - PPR e le dimensioni dei tubi di plastica per l'alimentazione idrica da PP variano da 20 mm a 110 mm (diametro esterno). Inoltre, tali prodotti PPR possono essere a parete singola o rinforzati (lo strato di rinforzo è costituito da un foglio di alluminio o fibra di vetro).

Lo stato di PPR dipende dallo scopo e può essere nuovamente indicato con la sigla PN seguita da un numero che indica la densità della parete e il metodo di utilizzo di questa tubazione (per acqua calda o fredda, riscaldamento autonomo o centralizzato).

Pertanto, PN10 è progettato per il trasporto di acqua fredda, con una temperatura che non supera i 20 ° C in modalità costante e può raggiungere rapidamente 45 ° C. In questo caso, il muro (a seconda della sezione) può essere da 1,9 a 10 mm e il diametro interno da 16,2 mm a 90 mm e sopportare una pressione di 1 MPa (10,2 kg / cm²).

PN20 è progettato sia per il freddo che per l'acqua (tale tubo è spesso chiamato universale), con una temperatura che non supera gli 80 ° C in modalità costante e può raggiungere brevemente 100 ° C. In questo caso, il muro (a seconda della sezione trasversale) può essere da 16 mm a 18,4 mm, e il diametro interno da 10,6 mm a 73,2 mm e sopportare una pressione di 2 MPa (20,4 kg / cm²). Solitamente rinforzato con un foglio di alluminio.

PN25 è progettato sia per il freddo che per l'acqua (tale tubo è spesso chiamato universale), con una temperatura che non supera i 95 ° C in modalità costante e può raggiungere brevemente 150 ° C.

In questo caso, il muro (a seconda della sezione trasversale) può essere da 4,0 mm a 13,3 mm, e il diametro esterno da 21,2 mm a 77,9 mm, il diametro interno da 13,2 mm a 50 mm e la pressione di tenuta 2 5 MPa (26 kg / cm²). Il tubo viene solitamente utilizzato per il riscaldamento centralizzato, ma lo strato di rinforzo non si trova al centro dello strato, ma più vicino al bordo esterno.

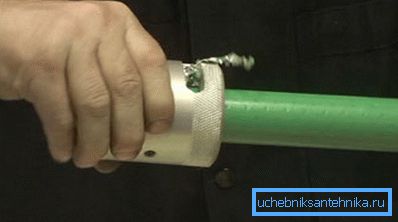

Per l'aggancio PN25, viene utilizzato un trimmer, come nella foto sopra, che rimuove non solo lo strato superiore PPR, ma anche il foglio di alluminio, al fine di garantire una buona adesione quando si saldano tubi di questo tipo con un saldatore elettrico. Il subacqueo viene selezionato in base al diametro esterno del tubo in polipropilene PN25.

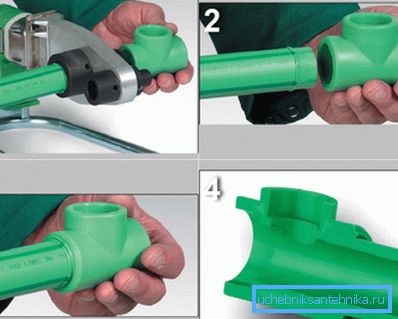

Le giunzioni per tubi in polipropilene vengono eseguite con l'ausilio di un passante (giunto, angolo 32 °, 45 °, 90 °, attacco a T), raccordi di riduzione e filettati (passaggio ad altro materiale). Il frammento numero 4 mostra il corretto adattamento del tubo al raccordo, il quale, con maggiore profondità, appiattisce il bordo e, di conseguenza, riduce il flusso dell'acqua.

Nota. Per il polipropilene, la riparazione di tubi in plastica per l'approvvigionamento idrico viene effettuata molto raramente, poiché il periodo di garanzia dall'impianto di produzione è compreso tra 50 e 100 anni. Ma a volte è necessario un tie-in, che, data la rigidità dei tubi, è realizzato con un raccordo americano.

Metalloplast

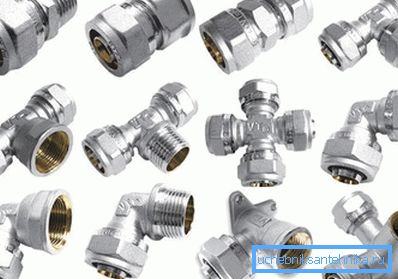

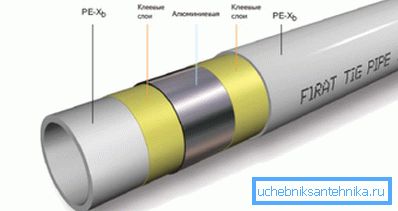

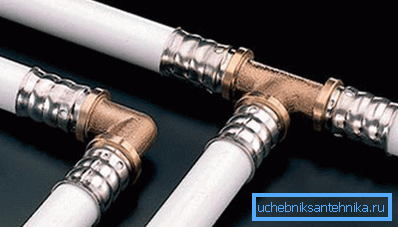

Il materiale più semplice e veloce per la distribuzione di impianti idraulici è in metallo-plastica - qui non è necessario eseguire lavori di saldatura per l'aggancio e il disaccoppiamento - la connessione viene effettuata con l'ausilio di raccordi e prese in metallo di compressione. Il tubo stesso è costituito da cinque strati, dove la parte inferiore e quella superiore sono fatte di polimeri, la parte centrale (rinforzo) del foglio di alluminio e due leganti di colla.

Se la pressione di esercizio non supera 10 atmosfere e la temperatura dell'acqua non è superiore a 90 ° C, la durata delle tubazioni di alimentazione dell'acqua in plastica e metallo, secondo i produttori, dovrebbe essere di almeno 50 anni.

Il punto debole qui sono i raccordi e le prese dell'acqua per i tubi di plastica - sono fatti di metallo e, nonostante possa essere di altissima qualità, qualsiasi metallo è suscettibile alla corrosione. Inoltre, lo strato di rinforzo è anche vulnerabile, che può essere con o senza un giunto - nei casi in cui la lamina ha una cucitura, questo indebolisce la forza del rinforzo.

Più resistente è uno strato di rinforzo senza cuciture quando la lamina viene rivestita sotto forma di un tubo solido o di uno strato avvolto in sovrapposizione. L'opzione senza cuciture viene anche utilizzata per la posa del sistema di riscaldamento a pavimento (anziché in polietilene).

conclusione

Come qualsiasi altro tubo, la plastica metallo può essere combinata con qualsiasi materiale (metallo, polipropilene), ma c'è un vantaggio indiscutibile: l'installazione di tubi di metallo-plastica per l'approvvigionamento idrico può essere effettuata su superfici irregolari - il tubo si piega facilmente. Questa funzione consente di montare il tubo, posandolo, sia in linea retta, sia con qualsiasi curva, senza utilizzare per questi raccordi in metallo che sono suscettibili alla corrosione.
