Tubi e raccordi in polipropilene: caratteristiche, standard,

24-03-2018
Tubi

Come scegliere tubi e raccordi in polipropilene? In generale, cosa sono e quali standard vengono prodotti? Come utilizzare il polipropilene per l'installazione di impianti idraulici o di riscaldamento domestici?

Nell'articolo cercheremo di rispondere a queste domande.

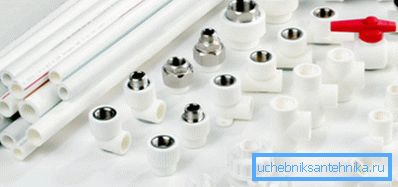

Incontro: polipropilene.

Proprietà generali

Cosa dovresti sapere sul polipropilene?

  • PN nella marcatura dei tubi corrisponde alla pressione di esercizio in atmosfera (kgf / cm2) a + 20 ° C.

Importante: all'aumentare della temperatura, la pressione massima consentita diminuisce. Quindi, per il tubo PN25 a + 90С è uguale a 8-9 atmosfere. Tuttavia, nel normale funzionamento degli impianti di alimentazione idrica centrale e di riscaldamento, la pressione in essi non supera i 6-7 kgf / cm2.

  • La temperatura massima di esercizio per tutti i tipi di polipropilene non supera i 95С. Secondo l'attuale SNiP, non dovrebbero esserci temperature più elevate nelle reti di ingegneria interna degli edifici residenziali; in pratica, in determinate condizioni, è possibile superare questo valore.
  • Tubi e raccordi in polipropilene sono collegati mediante saldatura a bassa temperatura. Le superfici adiacenti sono fuse con un ugello speciale per un saldatore con una temperatura di circa 240 gradi e sono combinate; dopo il raffreddamento, la forza della connessione non è inferiore all'intera area.

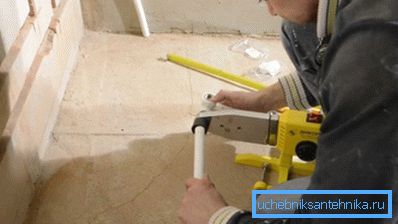

Tubo di saldatura con raccordo.
  • Il materiale è leggero (il polipropilene è il più leggero della plastica, la sua densità è di soli 0,91 g / cm2) ed è eccezionalmente duro. La superficie interna del gasdotto non si deposita eccessivamente sui sedimenti e rimane liscia anche dopo decenni di funzionamento.
  • Il costo combinato di tubi e raccordi in polipropilene li rende la soluzione più economica sul mercato.. I tubi in polietilene sono addirittura più economici, ma il prezzo più elevato degli impianti e la temperatura di esercizio limitata a 40 gradi rendono il polietilene non competitivo.
  • La produzione di tubi e raccordi in polipropilene è stata a lungo stabilita nel territorio della Federazione Russa. I prodotti, in particolare, sono venduti con i marchi Sanpolimer e Potok.

rinforzo

Le specifiche dei produttori di tubi e raccordi in polipropilene includono sempre, tra l'altro, la presenza di rinforzo e il suo tipo. Che cos'è il rinforzo e perché è necessario?

Questo è il nome per l'introduzione di materiali con elevata resistenza alla trazione in pareti con un coefficiente minimo di espansione termica. Gli obiettivi fluiscono direttamente dalle proprietà - quindi, l'allungamento diminuisce al riscaldamento e aumenta la resistenza alla trazione.

Utile: lunghe sezioni diritte su ACS e riscaldamento, tuttavia, sono fornite con compensatori - a forma di U o anulari. Il fissaggio dei tubi è reso mobile e, una volta posizionato nelle scanalature all'estremità di ciascuna strada, rimane sempre uno spazio libero compreso tra 5 e 10 mm.

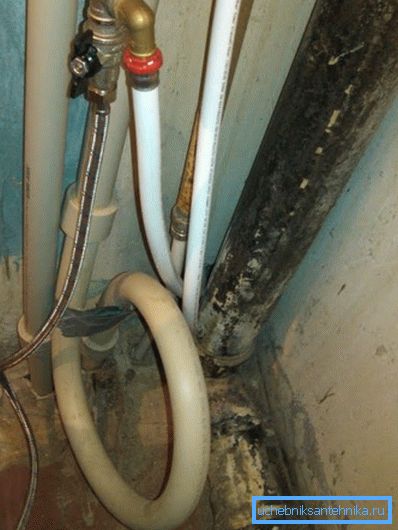

Compensatore nella fornitura di acqua calda montante.

Si noti che i raccordi per tubi in polipropilene sono prodotti senza rinforzo: un'elevata resistenza è ottenuta mediante un semplice ispessimento delle pareti e l'allungamento durante il riscaldamento non è decisivo semplicemente per le ridotte dimensioni del raccordo.

I tubi rinforzati sono montati su acqua calda e riscaldamento.

In vendita puoi trovare prodotti con due tipi di rinforzo.

alluminio

Tra i due strati di polipropilene incollato uno strato di foglio di alluminio con uno spessore non superiore a mezzo millimetro. Pertanto, a uno spessore di parete fisso, la pressione di esercizio aumenta da PN20 a PN25 e l'allungamento durante il riscaldamento si avvicina a quello dell'acciaio.

Durante la saldatura, l'alluminio richiede la rimozione obbligatoria dall'area di contatto con il raccordo. Il fatto è che in determinate condizioni, il metallo a contatto con l'acqua inizia a rompersi, causando la separazione del tubo e una forte diminuzione della sua forza.

Lo strato di rinforzo può essere posizionato rigorosamente nel mezzo della parete e più vicino alla superficie esterna.

Le istruzioni per preparare l'estremità del tubo per la saldatura dipendono dalla sua posizione:

  • Lo strato esterno viene pulito con un rasoio - un ugello del diametro appropriato con coltelli situati sulla superficie interna.

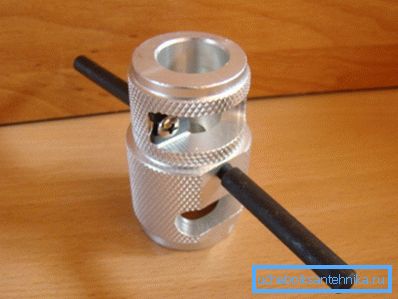

Nella foto: un rasoio portatile.
  • Il foglio situato nel mezzo viene rimosso dalla zona di fusione per mezzo di un face-cutter, uno strumento in cui i coltelli si trovano all'estremità del tubo.

fibra

Un metodo alternativo di rinforzo è quello di formare uno strato nel mezzo del muro, rinforzato dall'aggiunta di fibra di vetro tritata - una fibra. Tali prodotti non richiedono la rimozione. L'allungamento durante il riscaldamento è ridotto, ma leggermente inferiore rispetto all'utilizzo dell'alluminio.

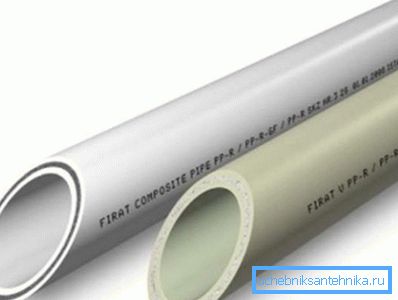

Rinforzo in fibra.

standard

Principali caratteristiche tecniche: dimensioni dei tubi e raccordi in polipropilene, tolleranze, spessore delle pareti, ecc. - regolato da GOST R 52134 - 2003.

Stranamente: lo standard regola la produzione di tubi a pressione di tutti i materiali termoplastici. In particolare, nel suo testo sono citati polietilene semplice e reticolato, PVC e polibutene.

 Presta attenzione ai suoi punti chiave.

  • Il diametro minimo specificato nello standard è 10 millimetri, il diametro massimo è 1600.

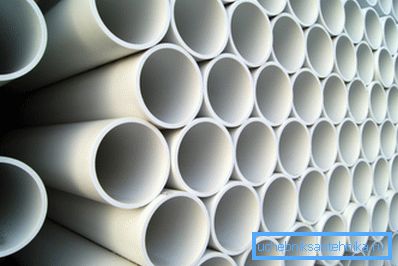

Tubi di polipropilene di grande diametro.
  • Lo spessore minimo della parete è di 1,3 millimetri, il massimo di 61 mm.
  • La deviazione massima del diametro esterno dipende dal suo valore e deve rispettare la seguente tabella:
Diametro nominale, mm Deviazione massima sul lato grande, mm
16 0.3
20 0.3
25 0.3
32 0.3
40 0.4
50 0.5
63 0.6
75 0.7
90 0.9
110 1.0
  • Tubi di diametro piccolo (fino a 180 mm) possono essere forniti non solo in sezioni diritte, ma anche in bobine o bobine.

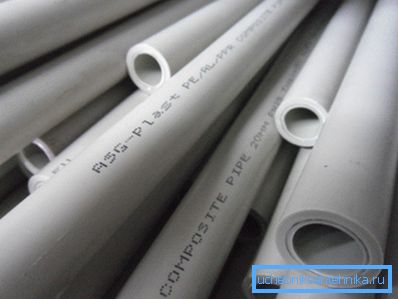

Nei negozi, tuttavia, prevalgono i segmenti diretti di 4 metri.
  • Insieme alla saldatura a presa di contatto, lo standard prevede l'installazione di polipropilene mediante raccordi elettrosaldabili (dotati di un proprio elemento riscaldante).

Suggerimenti per l'installazione

Quando si saldano le tubazioni in polipropilene con le proprie mani, è necessario seguire alcune semplici regole.

  • Alla fine del tubo destinato alla saldatura, lo smusso esterno viene rimosso.
  • Dopo la fusione, le parti sono unite da un movimento di traslazione, senza rotazione.
  • Dopo l'attracco, la connessione deve rimanere fissa per almeno un minuto.

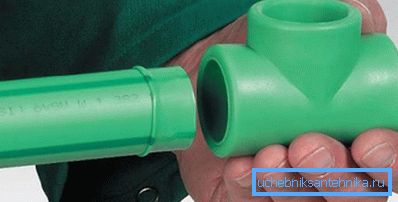

I dettagli sono combinati movimento traslazionale, senza torsione.

conclusione

Speriamo che le informazioni offerte al lettore siano utili nella riparazione o nella costruzione (vedi anche l'articolo Raccordi per tubi in polipropilene: tipi e loro descrizione tecnica).

Il video in questo articolo ti permetterà di conoscere visivamente come vengono montati tubi e raccordi in polipropilene. Buona fortuna!
