Tubi idraulici: materiali, dimensioni e metodi di

L'argomento di questo articolo sono i tipi di tubi e connessioni idraulici. Dobbiamo capire quali tubi idraulici in metallo e plastica sono attualmente utilizzati, come sono collegati tra loro e gli impianti idraulici. Inoltre, scopriremo quali diametri sono tipici per determinate comunicazioni.

Materiali e portata

In primo luogo, scoprire quali tubi per l'impianto idraulico possono essere utilizzati e per quali scopi.

Tubi dell'acqua di pressione e sistemi di riscaldamento

• L'acciaio nero non sta ancora perdendo terreno nei sistemi di riscaldamento centralizzato. La sua forza è un vantaggio decisivo; la limitata resistenza alla corrosione è compensata dall'assenza di aria nel sistema per tutto l'anno.

Fai attenzione! Ahimè, ma il fatto che i tubi di riscaldamento non dovrebbero essere scaricati per l'estate - solo in teoria. In pratica, il tempo caldo degli anni - è il momento di riparare, e le inevitabili perdite tra le sezioni dei radiatori in ghisa a volte costringono il sistema a drenare.

• La galvanizzazione è priva del principale svantaggio dell'acciaio nero. Tuttavia, qui c'è una sfumatura: lo strato di zinco si rompe sulle saldature. Il riscaldamento o l'approvvigionamento idrico resistenti alla corrosione saranno solo se completamente assemblati sui filetti.

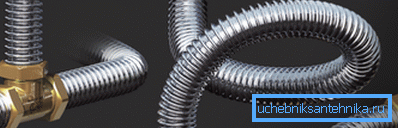

• L'acciaio inossidabile corrugato ha il più alto carico di rottura, è resistente alla corrosione, ai fluidi aggressivi ed è privo del principale svantaggio di soluzioni precedenti: la complessità dell'installazione con filettatura o saldatura. I tubi corrugati flessibili si piegano con un raggio uguale al loro diametro. L'unico inconveniente è il prezzo relativamente alto (per 15 mm - da 170 rubli al metro).

• Metallo-plastica utilizzato negli impianti di riscaldamento a pavimento, riscaldamento autonomo e fornitura di acqua (calda e fredda). Nel DH può anche essere usato; Tuttavia, questo materiale è stato gravemente danneggiato (e immeritatamente) dalla reputazione dei raccordi a compressione per tubi che, con alcuni errori di installazione, iniziano a scorrere attraverso diversi cicli di riscaldamento e raffreddamento. Il tubo è costituito da due strati di polietilene reticolato con un tubo di alluminio tra di loro.

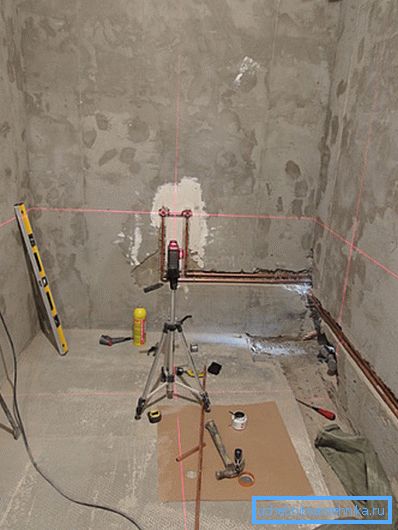

• Il tubo idraulico in rame può essere utilizzato in tutti i tipi di sistemi di riscaldamento e di approvvigionamento idrico. Questa non è una soluzione economica, ma estremamente duratura.

• Il polipropilene, al contrario, è attraente per il suo basso costo.. L'impianto idraulico in polipropilene è di almeno mezzo secolo e non soffre di crescita eccessiva di sedimenti minerali; Anche l'erosione della superficie interna da plastica rigida sospesa non è terribile.

Importante: nei sistemi di alimentazione e riscaldamento dell'acqua calda, viene utilizzato polipropilene rinforzato con foglio di alluminio o fibra di vetro tritata (fibra). Il rinforzo aumenta la resistenza alla trazione e riduce significativamente l'allungamento della tubazione del polimero durante il riscaldamento.

• Il polietilene è usato solo ed esclusivamente per acqua fredda.. La temperatura di lavoro di questa plastica è limitata a 40 gradi.
• Il polietilene reticolato, tuttavia, è fondamentalmente diverso da esso grazie a una maggiore resistenza e resistenza al calore.. I collegamenti incrociati tra le molecole polimeriche cambiano le sue caratteristiche fisiche, consentendone l'uso in qualsiasi sistema di riscaldamento e circuito dell'acqua calda. La flessibilità dei tubi li rende molto popolari con il cablaggio del collettore.

rete fognaria

L'elenco dei materiali utilizzati per i sistemi fognari è notevolmente più piccolo.

• La ghisa ha ormai perso la sua precedente popolarità. Le ragioni: l'alto costo, la grande massa e l'installazione estremamente dispendiosa in termini di tempo con le prese a goffratura. L'unico argomento a favore della ghisa è la sua qualità acustica: le pareti massicce assorbono qualsiasi rumore, il che è molto utile nel caso di un montante in un condominio.

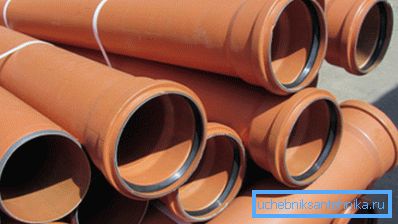

• Tubo in PVC, al contrario, all'apice della popolarità. Il peso ridotto, l'installazione semplice e la facilità di taglio hanno permesso di premere soluzioni concorrenti sul mercato attuale.
• Il polipropilene è usato qui. È persino più leggero del cloruro di polivinile, ha maggiore durezza e, soprattutto, resistenza al calore. La temperatura operativa del sistema di acque reflue in polipropilene è fino a 90 gradi rispetto a 60 per il PVC.

• Il polietilene viene utilizzato molto meno frequentemente, proprio a causa della bassa temperatura di esercizio, il suo vantaggio è la silenziosità: pareti spesse ed estremamente elastiche estinguono i suoni leggermente peggiori della ghisa.

montaggio

Come fa l'installazione dei tubi idraulici da soli in ognuno dei casi elencati?

Impianto idraulico, riscaldamento

rete fognaria

terminologia

È probabile che alcuni termini siano inusuali per i lettori lontani dagli impianti idraulici e pertanto devono essere commentati.

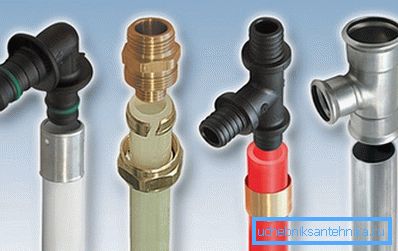

• Il raccordo a compressione preme il tubo con una guarnizione in gomma o silicone quando si serra un dado a cappello con una sezione interna conica, o preme il tubo stesso sull'ugello usando un anello diviso (nel caso di rame morbido e metallo-plastica).

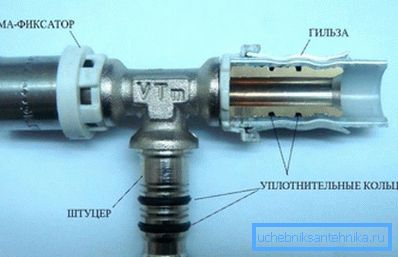

• Il raccordo a pressione fissa in modo affidabile il tubo di metallo-plastica sul raccordo con un paio di anelli di gomma durante l'aggraffatura del rivestimento in acciaio inossidabile con speciali tenaglie.

• Push-fitting (dal push-push in inglese) è fisso quando viene premuto. La tenuta è inoltre prevista qui con anelli di gomma, mentre il fissatore è un anello a molla in acciaio inossidabile con i piedi rivolti verso l'interno.

Quando si salda il polipropilene, un saldatore a bassa temperatura scioglie la superficie interna del raccordo di accoppiamento e la superficie esterna del tubo; quindi le parti vengono combinate e dopo il raffreddamento diventano una.

La saldatura testa a testa delle tubazioni in polietilene sembra simile.

• Il raccordo elettrosaldabile contiene una serpentina di riscaldamento. Alimentandolo, è possibile forzarlo a riscaldare il polietilene fino al punto di fusione e ottenere una saldatura affidabile delle parti.

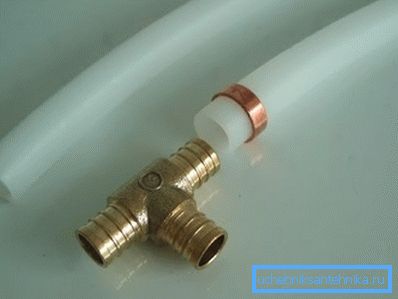

• Il polietilene reticolato ha una memoria meccanica e dopo aver allungato l'estremità del tubo con uno strumento speciale, ritorna rapidamente al suo diametro originale, comprimendo il raccordo inserito in esso. Una manica indossata sopra la parte superiore fornisce una fissazione aggiuntiva.
• Le connessioni filettate delle tubazioni in acciaio sono realizzate con raccordi in ghisa e ottone; i fili sono sigillati con lino (spesso con colorante) o materiali polimerici.

Importante: è sui filetti che vari prodotti idraulici vengono solitamente assemblati da tubi idraulici - lampade da tavolo, lampade da terra, tavoli, ecc. Dopo la verniciatura, questi disegni divertenti sembrano piuttosto presentabili.

dimensioni

Citiamo alcuni fatti interessanti, in un modo o nell'altro, relativi ai diametri delle condotte per vari scopi.

• Sia i venditori che gli scrittori tecnici spesso indicano le dimensioni idrauliche dei tubi in pollici. È in qualche modo un tributo alla tradizione: è in pollici inglesi che si misurano i diametri dei fili del tubo. Le istruzioni per la conversione al sistema di misurazione a cui siamo abituati sono semplici: basta moltiplicare la dimensione per 25.4 e otterremo la dimensione in millimetri.

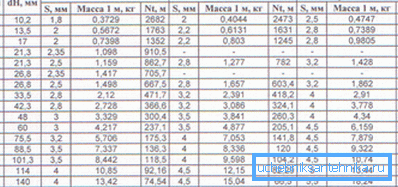

• La confusione non finisce qui. Per i tubi di acciaio, il parametro principale non è il diametro esterno o interno, ma il passaggio condizionale (DU). Di norma, è vicino al diametro interno, ma non è uguale ad esso, e indica solo la possibilità di utilizzare la dimensione appropriata dei thread di tubi per connettere gli elementi di questa pipeline.

• Le dimensioni dei tubi idraulici in plastica di tutti i tipi sono indicate nel sistema metrico. Di regola, sono indicati dal diametro esterno; per calcolare la sezione trasversale interna, è necessario conoscere lo spessore della parete.

Quali dimensioni sono rilevanti per i sistemi di riscaldamento e di approvvigionamento idrico?

• Le fodere di approvvigionamento di acqua fredda e acqua calda hanno un diametro di 15-20 mm.
• Conduce al radiatore - 20 - 25 mm.
• Risers acqua e riscaldamento - 25 - 32 mm.
• 40 - 65 mm - il diametro dell'imbottigliamento di riscaldamento e acqua.
• Un tubo idraulico da 75 mm e oltre viene utilizzato per l'installazione di gruppi di ascensori e contatori dell'acqua che forniscono riscaldamento, fornitura di acqua calda e fornitura di acqua fredda ai condomini.

Le dimensioni dei tubi idraulici - PVC, polipropilene, polietilene e ghisa - per le acque reflue vengono selezionate tenendo conto della possibilità di scarico a salve.

• Il tubo idraulico da 50 mm è utilizzato per collegare tutti gli apparecchi, tranne il bagno.

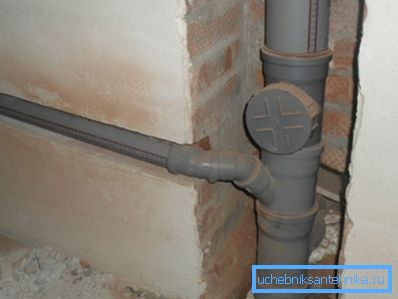

• 110 mm - una sezione tipica dello scarico dalla toilette e dal riser di fognatura.

• 150 e oltre - le dimensioni del rilascio su un pozzo e i siti della rete fognaria tra i pozzi.

conclusione

Speriamo che la nostra revisione un po 'superficiale delle soluzioni esistenti sarà utile per il lettore. Come sempre, il video in questo articolo contiene ulteriori informazioni tematiche. Buona fortuna!
