Tubi idraulici per fognatura: tipi e caratteristiche di

13-07-2018
Tubi

Di che materiale sono fatti i moderni tubi per fognatura? La loro installazione ha caratteristiche che un potenziale proprietario dovrebbe conoscere? Quali soluzioni sono preferite per un appartamento o una casa privata? Scopriamolo.

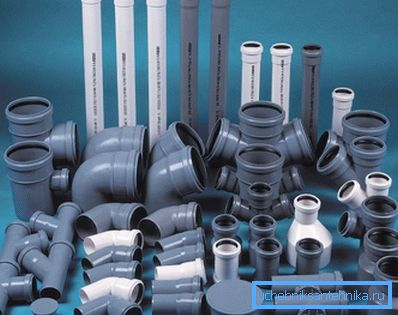

Incontro: tubi e raccordi in fogna polimerica.

Elenco di

Innanzitutto, elenciamo tutte le soluzioni disponibili sul mercato.

  • Ghisa - classico collaudato nel tempo. La ghisa grigia si differenzia favorevolmente dall'acciaio per la resistenza alla corrosione, che, di fatto, ha guadagnato popolarità durante i periodi di prodotti metallurgici a basso costo e una carenza di materie plastiche. Ora è stato costretto a fare spazio agli onnipresenti polimeri.
  • Cloruro di polivinile - l'attuale leader nelle vendite. Il suo principale vantaggio è il prezzo minimo con prestazioni più che tollerabili e durata eccezionale.
  • Il polipropilene è un po 'più costoso e meno comune.. Il suo principale vantaggio rispetto allo sfondo del materiale precedente è la resistenza alle alte temperature: se i tubi idraulici in PVC per i sistemi fognari sono limitati a una temperatura di esercizio a lungo termine di 65 ° C, i tubi in polipropilene servono anche in modo eccellente a 90 ° C.

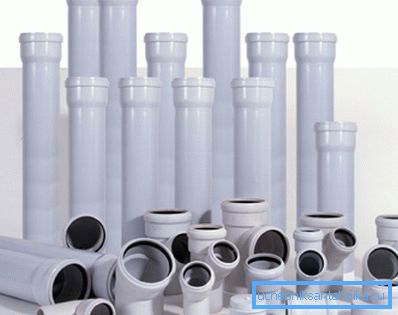

Materiale: polipropilene.

Inoltre: il polipropilene è il più leggero (0,91 g / cm3) e una delle plastiche più dure. Non è praticamente soggetto ad usura, anche quando si trasportano rifiuti con una grande quantità di abrasivo.

  • Il polietilene è piuttosto poco richiesto a causa della sua resistenza al calore molto bassa: il sistema fognario fatto di tubi in polietilene è progettato per una temperatura di scarichi non superiore a 40 ° C. Tuttavia, i tubi di pressione realizzati sono completamente compatibili con il PVC con il diametro appropriato (50, 110 e 150 mm) e possono essere utilizzati con successo come riser: pareti spesse ed elasticità rendono il movimento degli scarichi in un condominio praticamente inudibile.

dimensioni

Quali sezioni e pendenze dovrebbero aderire quando si progetta un sistema di drenaggio?

Diametro del tubo, mm applicazione
50 Collegamento di uno o due impianti idraulici, ad eccezione del water (docce, vasche da bagno, lavandini, lavandini, ecc.)
110 Collegamento del bagno; connessione di tre o più altri tipi di dispositivi utilizzati contemporaneamente; colonna montante in un condominio
150 Collegamento di due o più servizi igienici con possibilità di utilizzo simultaneo; rilasciare in un pozzo in un condominio
200 - 300 Aree tra i pozzi

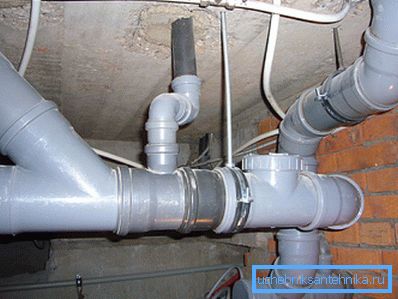

Di norma, all'interno di un appartamento o di una casa privata vengono utilizzati tubi con una sezione fino a 110 mm.

Quale dovrebbe essere la pendenza del tubo?

Diametro del tubo, mm Pendenza, metro cm / lineare
50 3.5
110 2
150 1
200 0.8

Ora diamo un'occhiata più da vicino alle proprietà e all'installazione di vari tipi di liquami.

Ghisa

Caratteristiche speciali

Il suo principale vantaggio sono le sue eccellenti proprietà acustiche. Scolare nella toilette dei vicini non disturberà il sonno, se il riser è fatto di ghisa: lo spessore e il peso delle pareti consentiranno al tubo di assorbire completamente il suono.

Ahimè, tutte le altre proprietà della ghisa possono essere attribuite in modo sicuro agli svantaggi.

  • Il costo al dettaglio di tubi e raccordi è più volte superiore a quello di qualsiasi tipo di polimero.
  • La massa rende estremamente scomodo il carico, il trasporto e il montaggio. Se i tubi idraulici in plastica delle tubature utilizzate come dispositivi di fissaggio sono facilmente e facilmente montati da una sola persona, la sostituzione del montante in ghisa richiederà la partecipazione di almeno due persone con un buon sviluppo fisico.
  • Tagliare il tubo in posizione o tagliarlo quando lo si smonta vicino al muro non è un compito banale. Prenderà una smerigliatrice con un cerchio sul metallo; e tagliare il tubo con una sezione di 110 mm dal lato del muro sarà problematico, per usare un eufemismo.

Utile: gli idraulici con esperienza fanno una tacca su un tubo di ghisa con uno scalpello, e poi lo spezzano lungo la linea di una tacca. Tuttavia, senza una pratica adeguata, è probabile che si rovini semplicemente il costoso materiale.

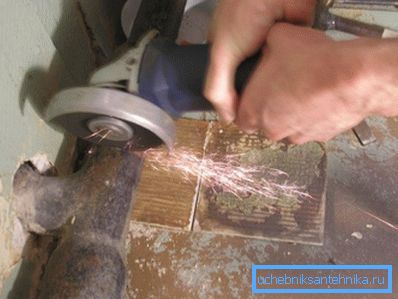

Un modo più semplice: il tubo è inciso dal macinatore dal lato anteriore, dopo di che uno scalpello viene inserito nel taglio.
  • Il montaggio del giunto richiede stampaggio e successivo inserimento in malta cementizia. Ogni giunto richiede almeno quindici minuti da un installatore esperto di idraulici.

Nell'installazione ci concentreremo un po 'di più.

montaggio

Come è sigillato il collegamento di una presa di ghisa?

  1. Il tubo viene inserito nella presa e fissato con morsetti o ganci. La fissazione temporanea del montante viene eseguita dagli installatori in modo semplice e senza complicazioni: il tubo è sospeso sopra la presa su una coppia di elettrodi di saldatura piegati.
  2. Quindi la presa è completamente riempita con un materiale sigillante con compattazione strato per strato utilizzando uno strumento speciale - goffratura - o un cacciavite largo convenzionale. Regolarmente come un sigillante viene usata una cabina - rimorchio imbevuto di mastice bituminoso; Tuttavia, i migliori risultati si ottengono con l'uso della ghiandola di grafite in rilievo - fibra di amianto con grafite in polvere.
  3. L'ultimo stadio è l'incastonatura della presa sopra la guarnizione con una malta di cemento-sabbia in un rapporto di 1: 1.
Tutte le fasi di goffratura e sigillatura della presa.

Come smantellare la vecchia fogna in ghisa?

  1. Un mastice di cemento viene accuratamente rotto da un cacciavite o scalpello e un martello leggero in un cerchio.
  2. Gli stessi strumenti hanno parzialmente rimosso la cabola.
  3. Dopo aver rimosso la parte del raccordo, è possibile rimuovere il tubo dallo zoccolo girandolo più volte. Il processo può essere accelerato riscaldando la presa con una fiamma ossidrica, una torcia a gas o un essiccatore di edifici.

Utile: nelle case di circa mezzo secolo, lo zolfo fuso veniva spesso usato come sigillante. Il modo più semplice per smontare un composto del genere con le tue mani è riscaldarlo fino al punto di fusione dello zolfo. L'istruzione principale per questo lavoro è ricordare di indossare una maschera antigas: l'evaporazione è così corrosiva che può facilmente causare la paralisi respiratoria.

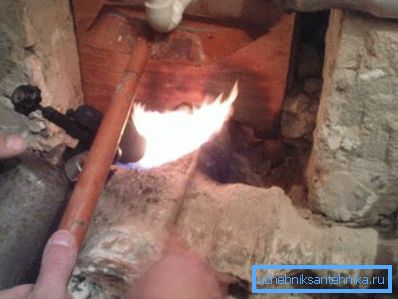

Smontaggio della campana grigia.

plastica

Molte proprietà e, soprattutto, i metodi di installazione dei sistemi di fognatura in plastica sono comuni a tutti i polimeri utilizzati, quindi li combineremo in un'unica sottosezione.

Caratteristiche speciali

Dove è ragionevole applicare ciascuna delle materie plastiche?

Quali sono alcune delle loro caratteristiche utili da sapere?

  • Il cloruro di polivinile è una soluzione versatile ed economica, perfettamente idonea per acque reflue domestiche. Tubi per fognature domestiche grigie; i tubi esterni e la fasonina con una maggiore rigidità degli anelli sono realizzati in arancione. La plastica ha paura dei colpi forti (specialmente alle basse temperature) e conduce perfettamente il suono.
  • Il polipropilene è usato dove il calore è alto. Non ci sono altri vantaggi significativi sullo sfondo del PVC. Tuttavia, il costo dei materiali varia leggermente.
  • Caratteristiche acustiche del polietilene che si avvicinano alla ghisa. Poiché i tubi a pressione in polietilene prevalentemente disponibili in commercio non hanno prese, sono montati con raccordi in PVC o polipropilene.

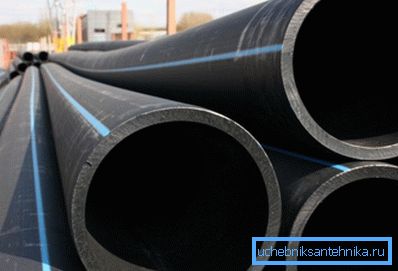

I tubi di pressione in polietilene possono essere utilizzati con sagomati di altri materiali.

È utile sapere di più su un paio di tipi di tubi per fognatura.

  • Il cosiddetto sistema fognario silente è una struttura a tre strati, il cui strato intermedio ha una maggiore densità dovuta alla saturazione con additivi minerali. Il livello di rumore è infatti notevolmente ridotto, sebbene le caratteristiche acustiche di tale soluzione non raggiungano il ferro.
  • I tubi corrugati a doppio strato (Korsis, Pragma, ecc.) Sono utilizzati nella costruzione di collettori di medie e grandi dimensioni (fino a 2400 mm). Il tubo è un sandwich di polipropilene ondulato all'esterno e liscio in polietilene all'interno. Il primo fornisce una elevata rigidità degli anelli, il secondo - la resistenza idraulica minima.

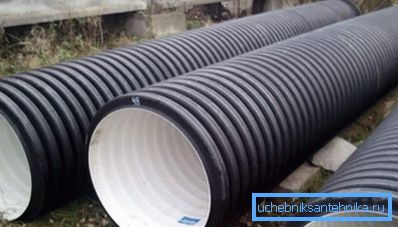

Sulla foto - tubi corrugati Korsis.

montaggio

Grazie agli anelli di tenuta in gomma è estremamente semplificato.

Alcuni piccoli trucchi, tuttavia, meritano di essere menzionati.

  1. La distanza massima tra i punti di fissaggio di un tubo orizzontale è di 10 diametri. Aumentare questa distanza porterà al fatto che in un anno o due il sito si affloscia, e la contro-pendenza risultante causerà blocchi permanenti.
  2. Su un tubo tagliato a misura vale la pena rimuovere lo smusso esterno. Quindi entrerà nella presa molto più facilmente.
  3. Prima di assemblare la guarnizione, è opportuno inumidirla con sapone liquido o semplicemente strofinarla con una barra di un normale bagno. Ciò ridurrà notevolmente la forza necessaria per aderire.
  4. Quando si installa il sistema fognario nascosto dietro false pareti, è meglio assemblarlo con sigillante siliconico. Con lunghe interruzioni nell'uso, gli anelli di gomma possono rompersi, perdere elasticità e perdite. Il silicone preverrà questo processo.

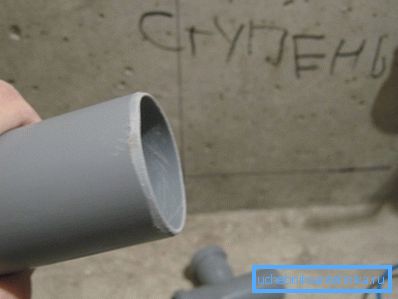

Lo smusso rimosso semplificherà notevolmente l'assemblaggio del giunto.

conclusione

Naturalmente, raccontare tutto sulle tubazioni di scarico in un piccolo articolo è piuttosto problematico; ci siamo limitati a una piccola panoramica delle soluzioni utilizzate di frequente. Il video in questo articolo offrirà al lettore una quantità di informazioni aggiuntive. Buona fortuna!
