Tubi in polipropilene: una panoramica dettagliata del

13-07-2018
Tubi

L'oleodotto in polipropilene conquista con sicurezza il cuore dell'uomo. Ogni anno sempre più persone installano i tubi in PP negli appartamenti invece del solito acciaio o metallo-plastica. Le ragioni di questa popolarità risiedono nelle prestazioni eccezionali e nel prezzo basso del polipropilene.

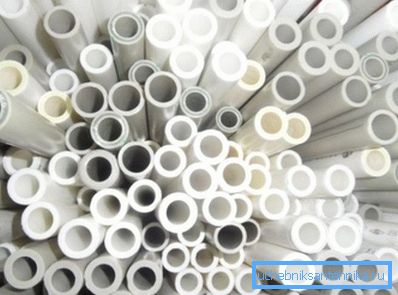

Tubi in polipropilene

Vantaggi e svantaggi della pipeline in PP

Sostituire tubi con polipropilene sembra giustificato, perché rispetto ad altri materiali (ad esempio, acciaio, rame, ecc.), Il polipropilene si distingue favorevolmente:

  • peso ridotto;
  • facilità di installazione, la saldatura viene eseguita in pochi minuti utilizzando uno speciale saldatore. Connessione alla fine - pezzo unico;
  • superficie interna liscia, grazie a ciò, il materiale logora meno;
  • basso costo;
  • flessibilità.

Per quanto riguarda le carenze, è possibile distinguere a meno che:

  • elevato rapporto di espansione lineare. In parte, questo svantaggio è risolto con l'aiuto di rinforzo in plastica con foglio di alluminio o fibra di vetro, lo strato di rinforzo è posto tra gli strati di polipropilene e funge da limite di espansione quando viene riscaldato.
  • la temperatura del liquido di raffreddamento non deve superare i 95? Alcuni tipi di tubi possono resistere fino a 110 °, ma solo per un breve periodo, se la temperatura del trasportatore di calore sarà sempre tale, allora l'apparizione delle onde è inevitabile.

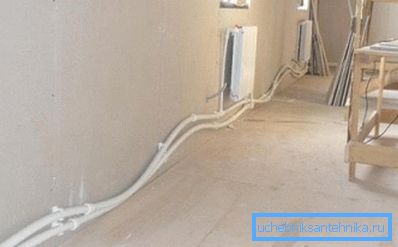

Conseguenze del surriscaldamento del gasdotto non rinforzato

Ad esempio, un tubo in polipropilene PN 20-20 contrassegnato PPR-AL-PEX (PPR-AL-PPR) può essere utilizzato con successo non solo per il freddo ma anche per l'acqua calda e anche per l'installazione di un sistema di riscaldamento. Tale marcatura indica che il rinforzo è stato effettuato con un foglio di alluminio.

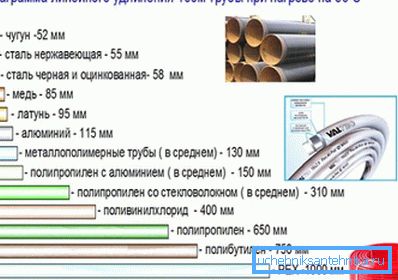

Diagramma che mostra l'allungamento della condotta di 100 metri di lunghezza quando riscaldato

Fai attenzione! Affinché i tubi non si muovano in onde su una sezione lunga e diritta, si consiglia di utilizzare giunti di dilatazione a forma di U. Grazie a loro, non ci saranno flessioni durante il riscaldamento, solo le estremità del compensatore convergeranno leggermente.

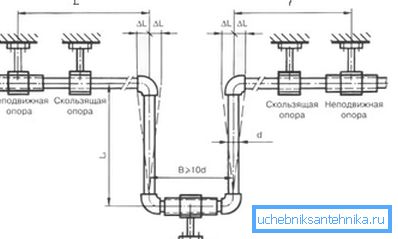

Il dispositivo di compensazione del circuito

Polipropilene al microscopio

Le caratteristiche tecniche dei tubi in polipropilene sono in gran parte determinate dalle proprietà della plastica stessa.

Esistono diversi tipi di polimeri:

  • omopolimero (caratterizzato da fragilità a bassa temperatura);
  • copolimero a blocchi - caratterizzato da elevata elasticità, ma si consuma rapidamente.

Ma particolarmente prezioso è un copolimero casuale (è anche chiamato un polimero del 3 ° tipo). A bassa temperatura, non si sbriciola e il limite superiore della temperatura di lavoro è di 90-95 ° C.

Tali proprietà eccezionali sono raggiunte grazie all'introduzione dell'etilene nella catena molecolare di PP. È questo "vicino di casa" che conferisce alla plastica proprietà insolite. È importante che il prezzo del materiale non cambi in modo sostanziale.

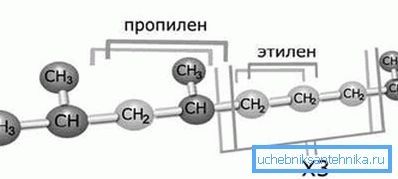

Struttura molecolare del polimero di tipo 3

Si può notare che il tipo 3 PP è completamente rispettoso dell'ambiente, che è particolarmente importante durante la sua elaborazione. È prodotto sotto forma di granuli incolori.

Requisiti normativi

A questo proposito, c'è una grande lacuna nel quadro normativo russo. Si può notare che, tranne che nel documento del 2003 - GOST R 52134-2003, sono stati formulati i requisiti principali per le tubazioni di materiali termoplastici che operano in modalità pressione.

Il documento contiene un intervallo con l'indicazione di tutte le dimensioni di tubi in PP, inoltre normalizza le deviazioni massime delle dimensioni geometriche. Inoltre, viene prestata attenzione alla parte calcolata - vengono fornite le formule per il calcolo della resistenza delle pareti del gasdotto e della sua durata.

Le principali caratteristiche operative del gasdotto PP

Puoi anche vedere la marcatura di tubi di materiali termoplastici. Ad esempio, la designazione PVC-U secondo GOST significa che per la produzione è stato usato polivinilcloruro non plastificato e le lettere PB indicano che il materiale della pipeline è il polibutene.

Oltre alla pipeline stessa, l'attenzione nello standard è anche rivolta agli accessori (i requisiti si riferiscono alla tenuta dei giunti). Il documento descrive anche il processo di test del tubo e del giunto per resistenza e tenuta.

Selezione della pipeline

Quando il lavoro per la sostituzione di impianti idraulici o di riscaldamento in casa è fatto a mano, la questione di scegliere il tubo giusto è abbastanza rilevante. Pertanto è necessario procedere dalle condizioni operative del sistema.

Fornitura di acqua fredda

La pressione standard nel sistema di alimentazione dell'acqua fredda deve essere compresa tra 0,3 e 6,0 atm, pertanto è possibile utilizzare tubi PN10 per l'alimentazione dell'acqua (il numero 10 indica la pressione massima che la tubazione può sopportare senza deformazione).

Per la disposizione dell'appartamento è un tubo abbastanza adatto realizzato in polipropilene 25 mm. Naturalmente, nessuno vieterà l'uso di tubi rinforzati per l'acqua fredda, ma ciò porterà semplicemente a costi inutili e non influenzerà la durata del sistema.

Schema di rinforzo dei tubi

Fornitura di acqua calda

Nel sistema di fornitura di acqua calda ai consumatori, il valore di pressione massima è leggermente inferiore, non deve superare 4,5 MPa. Per quanto riguarda la selezione della condotta, qui dobbiamo anche tenere conto dell'effetto della temperatura.

Fai attenzione! La pressione che il tubo può sopportare è indicata per la temperatura ambiente (20? С), quando riscaldata a 80 - 90? С questo valore diminuisce di circa 3 volte.

Come nel caso della fornitura di acqua fredda, il diametro dei tubi che dissipano l'acqua calda nell'appartamento normalmente non supera 25-32 mm. Ma per i riser può essere utilizzato un tubo in polipropilene 50 mm. La selezione può essere eseguita secondo la tabella.

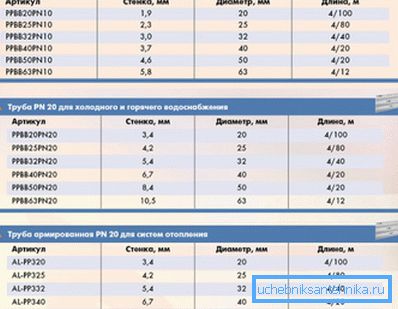

Dati per la selezione della pipeline

Per l'acqua calda è più spesso utilizzata la pipeline con marcatura PN20. È anche possibile incontrare un tubo meno comune - PN16, ma per esso la temperatura massima del liquido di raffreddamento è limitata a 60? С.

Sistema di riscaldamento

La temperatura del liquido di raffreddamento può raggiungere 95? С, che, in combinazione con la pressione nel sistema, pone un aumento delle richieste sulla condotta. Le istruzioni di installazione per gli impianti di riscaldamento consentono di utilizzare solo tubi in PP rinforzati (PN20 o PN25). Un tubo in polipropilene PN 25 - 20c con marcatura PPR-FB-PPR indica che il rinforzo è stato eseguito utilizzando fibra di vetro - questa è la differenza principale tra PN25 e PN20.

Nel caso di riscaldamento autonomo nell'area immediatamente adiacente alla caldaia, la temperatura del liquido di raffreddamento può superare i 100? С, quindi il PP non funzionerà qui. Per risolvere questo problema, una piccola sezione del tubo d'acciaio di solito va dalla caldaia, e il resto del cablaggio è fatto usando polipropilene. La temperatura media esterna influisce anche sulla temperatura del vettore di calore.

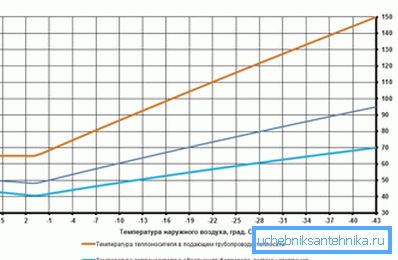

La relazione tra la temperatura del liquido di raffreddamento e la temperatura esterna alla finestra

Per quanto riguarda i diametri, le seguenti dimensioni sono più spesso utilizzate:

  • per il cablaggio a pavimento - non più di 32 mm;
  • per i riser del sistema di riscaldamento, può essere utilizzato un tubo in polipropilene di 63 mm.

Pipeline corrugata in PP

I tubi corrugati possono essere utilizzati per sistemi fognari o canali via cavo (naturalmente, tali tubi sono prodotti di diametro molto più piccolo). La rete fognaria funziona in modalità a flusso libero e il canale del cavo non è sottoposto a gravi stress, pertanto i requisiti per tale condotta non sono così elevati.

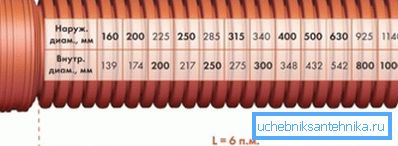

Dimensioni standard del software di un tubo per la rete fognaria esterna

Il tubo corrugato in polipropilene per la fognatura viene emesso a due strati. All'esterno, la superficie è ondulata, il che aumenta la rigidità e consente di trasferire in modo più efficace la pressione del terreno, e all'interno - liscia, che praticamente non interferisce nel percorso del flusso d'acqua.

Per quanto riguarda i canali via cavo, tali tubi sono prodotti in strati singoli, per i quali viene utilizzato polipropilene di maggiore elasticità. In questo caso, la caratteristica principale è considerata la sicurezza antincendio, il PCB non dovrebbe bruciare e rilasciare sostanze nocive nell'atmosfera.

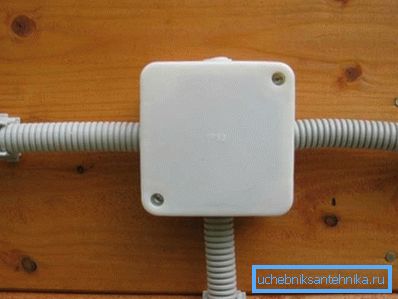

Nella foto - l'uso della pipeline come canale via cavo

Alla fine

I tubi in polipropilene sono meritatamente considerati la scelta migliore per l'organizzazione di impianti idraulici e di riscaldamento. Convenienza, elevata durabilità e facilità di installazione consentono di estromettere gradualmente i concorrenti dal mercato a fronte di condotte in acciaio o rame.

Le informazioni presentate nell'articolo ti aiuteranno a navigare quando scegli una pipa per un'attività specifica. Il video in questo articolo descrive i principali tipi di tubi in PP.
