Tubi in pvc pvc: scopo e caratteristiche tecniche

I moderni polimeri stanno sostituendo attivamente i metalli da tutte le sfere di produzione. Ciò è causato da caratteristiche di prestazioni dei materiali più elevate e, soprattutto, da un prezzo abbastanza ragionevole. I tubi in PVC possono essere prodotti per il trasporto di liquidi e per scopi elettrici. Ma sia le condotte fognarie che i tubi elettrici in polivinilcloruro corrugato secondo GOST, adottati nel nostro paese, hanno molte varietà.

Prodotti per esigenze elettriche

I prodotti di cloruro di polivinile sono un materiale eccellente per la posa di reti elettriche sia di bassa che di alta tensione, linee di comunicazione e varie altre linee di cavi. Rispondono a quasi tutti i requisiti di GOST e il prezzo di questi prodotti consente loro di essere utilizzati ovunque.

Come stanno bene?

• Questo materiale praticamente non mantiene la combustione., per essere precisi, appartiene alla categoria di autoestinguente.
• Nell'ingegneria elettrica e nell'ingegneria elettrica in generale, le correnti vaganti e i pickup sono un grosso problema.. La plastica è un materiale isolante e quindi è priva di questo significativo inconveniente.
• Se il cavo è montato in un canale cavo isolato e sicuro, non ha più bisogno di un forte isolamento., Per questo motivo, diverse linee possono essere posate in un tubo.

• Il PVC può essere utilizzato nelle zone umide, la plastica non è assolutamente suscettibile alla corrosione, resistente alle sostanze chimiche aggressive e all'esposizione ai raggi UV.
• Secondo le norme generalmente accettate di SNiP, questo materiale è assolutamente neutro dal punto di vista ecologico e sicuro per l'uomo..

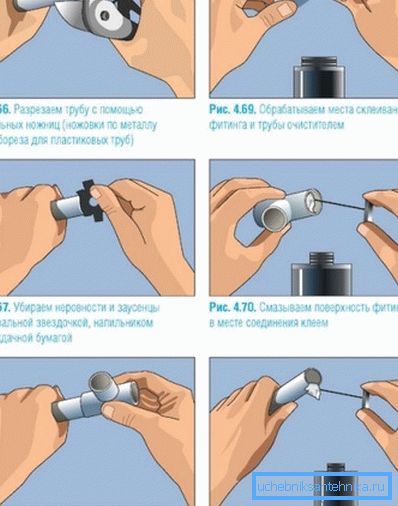

• Questo tipo di polimero è facilmente processabile., può essere incollato, segato o saldato.
• Naturalmente, questo non è metallo, ma con un basso fattore di deformazione, questi canali via cavo sono una protezione affidabile per le reti elettriche..
• Materiale leggero, pertanto, non richiede rinforzi di supporto appositamente rinforzati.
• I prodotti in PVC offrono una protezione affidabile contro la polvere., non accumulare condensa e non richiedono ulteriore colorazione.
• Infine, il manuale di installazione per questo tipo di prodotto non richiede un'elevata qualifica., quasi ogni persona che sa come lavorare con gli strumenti idraulici tradizionali e ha familiarità con le basi dell'ingegneria elettrica è in grado di organizzare una tale linea con le proprie mani.

Importante: con tutti i vantaggi dei tubi in PVC, tali canali via cavo non devono essere montati su una base in legno o infiammabile. In questi casi, viene utilizzato il tubo di metallo.

Classificazione di tubi per scopi elettrici

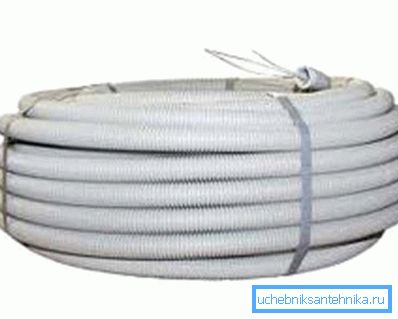

Questo materiale è diviso in due categorie principali. I prodotti rigidi a parete liscia vengono utilizzati per le tubature esterne. Per l'installazione del cablaggio interno sono più adatti tubi morbidi, corrugati.

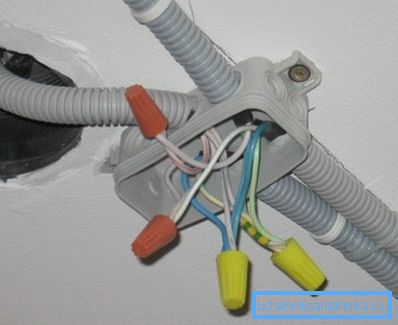

L'ondulazione può essere montata come metodo aperto, su una parete o su un rinforzo portante, o sotto cartongesso, su soffitti o su un massetto di cemento.

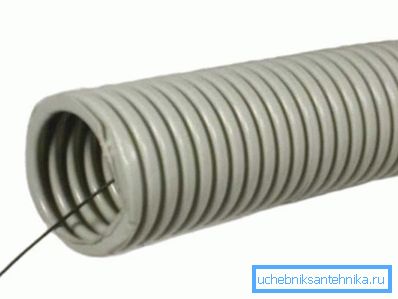

I tubi elettrochimici corrugati in polivinilcloruro non combustibile con una sonda sono particolarmente apprezzati qui. Il clou è che il filo di acciaio è stato originariamente posto nel tubo, al quale è possibile collegare l'estremità del cavo e tirare senza ostacoli la linea elettrica o di collegamento.

Suggerimento: quando si posiziona una linea in un tubo con una sonda, è necessario collegare un filo o un cavo al bordo della sonda insieme al cavo da montare. Dopo l'installazione, si avrà un cavo nel tubo, con il quale è possibile allungare le linee aggiuntive.

Tutti i materiali elettrici di questo tipo sono classificati secondo GOST 18599-83.

Secondo questo standard, viene fornita la suddivisione in quattro categorie.

1. "T" - materiali pesanti, di norma, questi sono tubi a pareti spesse di ampia sezione.
2. "C" - medio.
3. "SL" - moderatamente leggero.
4. "H" - prodotti non standard.

Anche gamma di dimensioni abbastanza ampiamente rappresentata. Il diametro dei tubi elettrici varia da 8 a 250 mm, con diverso spessore della parete.

Inoltre, a seconda dello scopo e del tipo di reti, vengono utilizzati prodotti di diversi colori. Per il cablaggio interno, il PVC è il tubo in PVC più comune con un diametro di 25 mm.

Tipi e caratteristiche dei tubi di scarico in PVC

Per analogia con i progetti di orientamento elettrico, i sistemi fognari possono anche essere montati da prodotti in PVC liscio e ondulato.

Tubi rigidi con pareti lisce

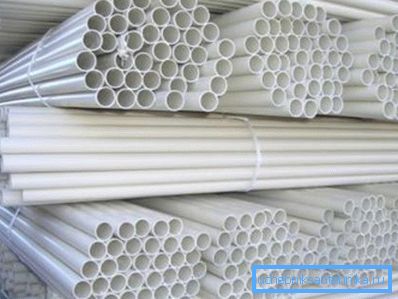

A differenza delle linee elettriche o di comunicazione, le tubazioni fognarie a parete liscia sono più progettate per l'installazione di un sistema di acque reflue interne. Tradizionalmente sono resi grigi, a volte bianchi.

Layout del pavimento interno nel settore residenziale, il più delle volte eseguito da tubi con una sezione fino a 50 mm. I riser nel settore residenziale sono principalmente dotati di autostrade con una sezione trasversale di 100 - 110 mm.

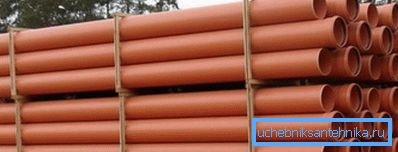

Nell'edilizia privata, con un piccolo volume di acque reflue, per l'installazione di un sistema esterno o di un sistema non posizionato in profondità, è possibile utilizzare prodotti con maggiore resistenza del colore arancione. In generale, l'arancione indica tutti i tubi di fognatura destinati al cablaggio esterno.

Importante: in questo caso, i diametri minimi raccomandati sono specificati secondo GOST per i sistemi di ventilazione. Ma tra gli specialisti c'è una legge che dice che più grande è la sezione trasversale di una fogna, meno è probabile che blocchi o blocchi.

L'uso di corrugazioni nei sistemi fognari

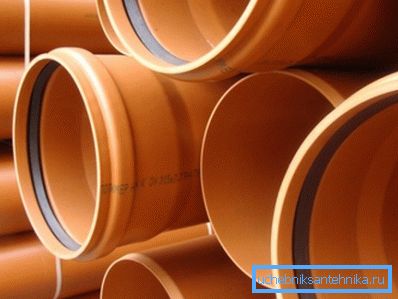

Attualmente, per l'installazione di comunicazioni esterne e sotterranee è consuetudine utilizzare una tubazione corrugata. Come accennato in precedenza, le comunicazioni dei fan per esterni sono realizzate in arancione. Sono collegati con prese. Le campane hanno un diametro leggermente più grande e sono completate con guarnizioni in gomma.

Le linee in PVC ondulato sono progettate per carichi sotterranei gravi, quindi alcuni modelli possono essere posati a una profondità di 8 metri. Un altro serio vantaggio è che questo materiale ha un coefficiente di espansione termica piuttosto basso, in conseguenza del quale possono sopportare notevoli differenze di temperatura senza alcun problema.

Il diametro standard dei prodotti fabbricati varia da 110 a 630 mm. L'uso di queste linee non è limitato esclusivamente alla linea di fognatura. Sono ampiamente usati per la sistemazione del deflusso delle acque piovane. Sistemi di drenaggio urbano o strutture destinate alla bonifica del suolo in agricoltura.

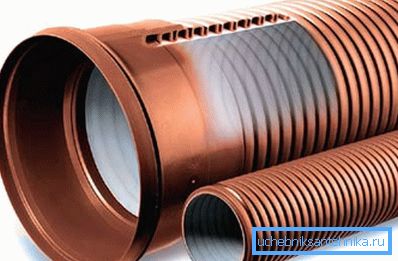

In realtà le comunicazioni morbide e corrugate rappresentano uno sviluppo scientifico relativamente recente. Elevate caratteristiche tecniche e operative sono dovute alla struttura a due strati del tubo. Lo strato esterno, sul quale si trovano gli irrigidimenti, è realizzato con rivestimento a bassa pressione o HDPE.

LDPE ad alta pressione con rivestimento interno montato. Oltre alla forza speciale, lo strato interno ha una superficie quasi perfettamente liscia, che riduce significativamente la probabilità di blocchi e crescite delle fogne.

Pro e contro delle fognature in PVC

• La struttura a due strati dei prodotti, unita ad una buona elasticità, garantisce una resistenza sufficientemente elevata.

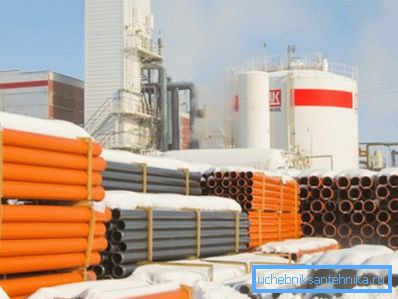

• Se il sistema non è pieno d'acqua, può resistere tranquillamente a temperature ultra-basse senza fessurazioni.
• I moderni polimeri non sono suscettibili alla corrosione e, a differenza delle tubazioni in ghisa o acciaio, la loro durata è molto più elevata.
• Il rivestimento interno non ha paura di alcuna chimica.
• Il materiale è ecologicamente neutro, può giacere nel terreno per centinaia di anni senza decomporre e inquinare l'ambiente.
• Un fattore importante è il peso ridotto. Un team di lavoratori può assemblare un tale sistema con le proprie mani, senza attirare ulteriori meccanismi di sollevamento.
• Infine, il prezzo della plastica è significativamente inferiore a quello dell'acciaio o della ghisa.

Tra gli inconvenienti significativi, gli esperti affermano la paura delle alte temperature. In condizioni di lavoro, la superficie interna è progettata per una temperatura non superiore a +40? С. Gli sviluppatori consentono l'esposizione termica a liquidi con temperature fino a +80 ° C, ma possono essere solo a breve termine. Altrimenti il ​​tubo si spezzerà.

Alcune parole sui tubi a pressione

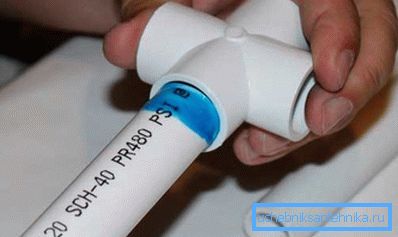

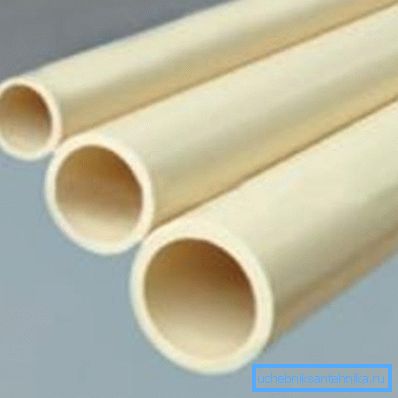

È impossibile non ricordare una direzione così ampia come i sistemi di pressione dell'acqua. Questi sistemi sono disponibili esclusivamente in versione rigida e con pareti lisce. Non ha senso elencare i vantaggi e gli svantaggi, per il PVC sono simili. Vale la pena ricordare che queste costruzioni non sono collegate in modo filettato, qui viene utilizzata solo la saldatura.

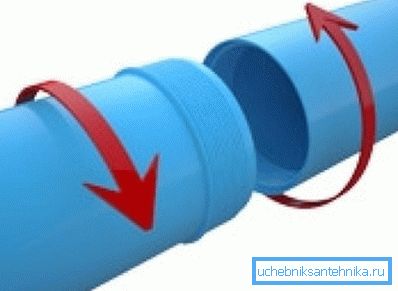

Recentemente, i tubi di rivestimento in PVC sono stati ampiamente utilizzati. Sono usati per organizzare pozzi per l'acqua. Le sezioni qui sono collegate da un metodo filettato. Una caratteristica distintiva è l'aumento della resistenza alla pressione esterna e una buona elasticità.

Il video in questo articolo mostra alcuni degli usi del materiale.

conclusione

Va anche notato che, insieme a tutti i vantaggi, il trasporto dei tubi deve essere effettuato con cura, è impossibile trascinarli, e in generale è auspicabile che ci siano meno graffi possibili. Questo è particolarmente importante per le tubature dell'acqua, possono esplodere nel punto di danneggiamento. Pertanto, al momento dell'acquisto, ispezionare attentamente le merci.
