Tubi isolati: scopo, caratteristiche, portata

Le condutture domestiche sono progettate per trasportare l'acqua, che tende a congelarsi quando la temperatura scende sotto lo zero e si espande di volume, rompendo anche l'acciaio e la ghisa. Inoltre, alcuni canali trasportano sostanze surriscaldate, come fumo o vapore, che sono pericolose a causa di incendi o ustioni. Vi diremo come installare tubi isolati per fognature e altri sistemi di ingegneria.

Misure di resistenza agli agenti atmosferici

Scopo, materiali, metodi

Lo scopo delle misure per la meteorizzazione è abbastanza ovvio, tuttavia qui possono sorgere domande abbastanza ragionevoli.

Se l'autostrada è posta sotto il livello di congelamento del suolo, allora perché questa conversazione?

• In primo luogo, è lungi dall'essere sempre e lontano dall'intera lunghezza di un'autostrada, c'è un'opportunità per soddisfare chiaramente i requisiti per la profondità della posa del sistema;
• In secondo luogo, errori di calcolo e errori si verificano nel progetto e in un punto il sistema si bloccherà, il che porterà al suo completo collasso e incidente;
• In terzo luogo, rari raffreddori di punta si verificano quando la profondità del gelo cade su quei pochi centimetri che non sono stati presi in considerazione nella progettazione e nella realizzazione dei lavori;
• In quarto luogo, a volte SNiP o anche GOST lo richiedono;
• Infine, offre molti vantaggi, anche se comporta alcuni costi.

Parliamo dei meriti.

Non ce ne sono così tanti, ma sono significativi e degni della vostra attenzione:

1. Quando si fornisce acqua calda per esigenze domestiche e riscaldamento, l'effetto del risparmio energetico è tale che non si parla nemmeno della mancanza di isolamento termico nel circolo delle persone istruite e anche dei cittadini;
2. Gli isolanti sono generalmente impermeabili, rendendoli utili in termini di considerazioni anti-corrosione e protettive.. Proteggono anche il tubo dagli effetti di altri fattori indesiderati: piante, parassiti, ecc .;
3. Quando si trasporta il fumo da un caminetto o un fornello, nelle fabbriche e nei laboratori spesso la temperatura dell'ambiente di lavoro semplicemente non permette di lasciare il tubo scoperto. Le istruzioni di ingegneria antincendio richiedono di isolare le superfici di tali tubi con materiali termoisolanti in conformità con i regolamenti del progetto basati su calcoli o utilizzando gli standard GOST;
4. Si consideri la situazione opposta: spesso i tubi trasportano liquido o sostanza raffreddati, persino acqua di rubinetto normale. La mancanza di isolamento, soprattutto in estate, porta inevitabilmente all'accumulo di condensa, ruggine, umidità delle pareti e altre spiacevoli conseguenze.

Fai attenzione! Riscaldare il camino con le proprie mani in alcuni nodi delle strutture è stato fatto per molto tempo come misura necessaria per la sicurezza antincendio.

Poiché i materiali isolanti utilizzano diverse classi principali di sostanze. Questi possono essere rotoli di lana di vetro o di lana di basalto, gusci, corrugazioni o cilindri fatti di polimeri rigidi, materiali espansi e resistenze elettriche.

Fai attenzione! Ognuno di questi tipi ha le sue caratteristiche, vantaggi e svantaggi, la cui descrizione è degna di un articolo separato.

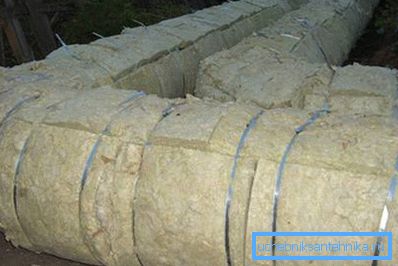

Di norma, per il riscaldamento di autostrade di acqua calda e di altri impianti industriali si utilizzano rotoli di lana di vetro, e in edilizia privata preferiscono casse polimeriche e gusci per l'isolamento dei tubi per facilità di installazione e affidabilità.

Fai attenzione! I materiali schiumosi e le resistenze elettriche sono usati solo in casi speciali a causa dell'elevato costo, o quando altri metodi sono inefficaci.

rete fognaria

Se trattiamo seriamente i sistemi di approvvigionamento idrico e cerchiamo di soddisfare correttamente i requisiti per la loro installazione, il sistema fognario spesso rimane in uno stato di "e lo farà". Questo approccio sta diventando la causa principale degli incidenti invernali su percorsi di deviazione e sistemi di drenaggio.

Il fatto è che l'acqua sporca, in particolare contenente molti sali, detergenti, fognature e miniere, congela più lentamente ea temperature più basse, ma continua a congelarsi. Pertanto, le regole di SNiP richiedono misure obbligatorie per prevenire tali eccessi.

Molto spesso è sufficiente seppellire il tronco sotto il livello di congelamento del suolo, che si osserva nella maggior parte dei casi. Tuttavia, abbiamo già elencato i problemi che possono ostacolare il soddisfacimento di questa semplice condizione, inoltre, il tubo di fognatura può salire per entrare nella struttura e cambiare il livello della guarnizione.

Fai attenzione! Nei luoghi in cui le fogne escono dal suolo, in luoghi in cui i tubi attraversano le pareti, in luoghi in cui un livello è costretto a salire, l'isolamento viene necessariamente eseguito in base alle condizioni climatiche locali e ai calcoli tecnici.

Nella costruzione di sistemi fognari urbani nel nostro tempo, questo problema non è discusso, i tubi sono necessariamente isolati. Ciò è dovuto al fatto che il costo delle riparazioni derivanti dal congelamento dell'ambiente e dalla rottura della parte, è diverse volte superiore al costo di un singolo isolamento.

I proprietari privati ​​decidono da soli: chi entra nel modo "vecchio stile" e seppellisce la pipa più a fondo, spolverando foglie e paglia, che usano materiali moderni.

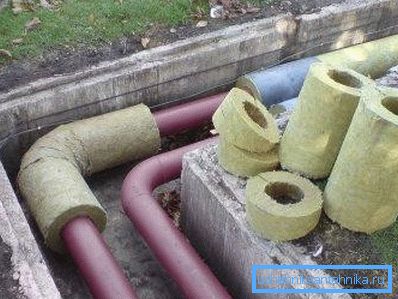

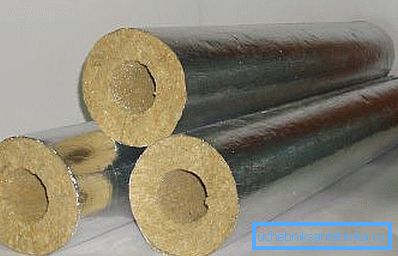

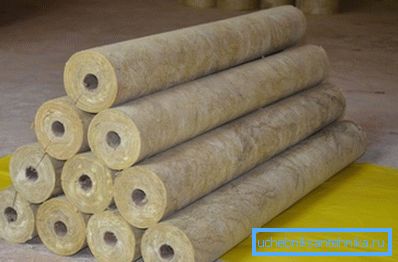

L'installazione di cilindri in polimero e basalto, conchiglie o casse non crea problemi: anche uno scolaro può far fronte a questo tipo di lavoro. Basta mettere il prodotto sul tubo. I materiali in rotolo richiederanno grandi competenze e costi di manodopera, ma sono più economici.

È più comodo usare il guscio di schiuma, poiché questo materiale ha un coefficiente di conduttività termica molto basso, non ha paura dell'umidità, è piuttosto rigido, durevole e, soprattutto, economico. L'infiammabilità del polistirolo sotto terra può spaventare solo i guardiani dell'inferno o persone inadeguate.

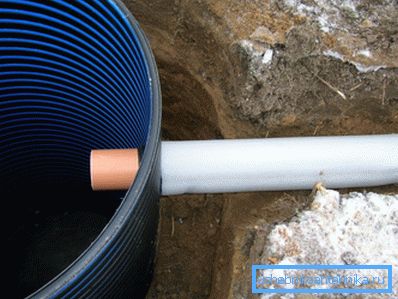

Dopo aver posato il tubo alla profondità desiderata (l'uso dell'isolamento termico non elimina l'osservanza delle regole per la profondità del tubo), viene semplicemente inserito nella parte di assemblaggio. Le conchiglie si muovono leggermente in modo che le cuciture verticali non coincidano come mattoni.

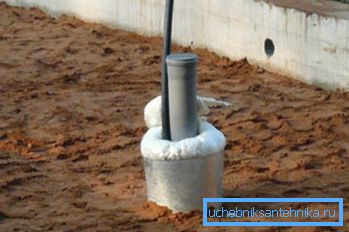

Nei luoghi di uscita dal terreno si dovrebbe prendere cura di un isolamento più serio: applicare modelli a pareti spesse o utilizzare isolanti in schiuma, che vengono applicati nella quantità richiesta.

Fai attenzione! Non dimenticare l'aumento dell'isolamento nello strato di terreno ghiacciato al posto dell'uscita del tubo verso l'esterno.

camino

L'isolamento termico del camino non è meno importante, dal momento che il pericolo di non conformità con le regole adottate da costruttori e ingegneri porta a tragedie. Questo non è solo spiacevoli ustioni sulle parti molli del corpo degli innamorati a vapore nello stabilimento balneare, ma anche veri incendi con vittime umane. Pertanto, l'argomento dovrebbe essere preso sul serio, le istruzioni per la conformità sono obbligatorie.

Fai attenzione! La principale differenza nella tecnologia dell'implementazione dell'isolamento termico sono i materiali utilizzati. La temperatura del camino può raggiungere centinaia di gradi, quindi su tutti i polimeri e le schiume qui non possiamo andare.

Le fibre di basalto e lana di vetro, che sono in grado di sperimentare temperature elevate, sono più comunemente usate. Ma c'è un altro pericolo: i prodotti della combustione del carburante durante il raffreddamento si condensano e sono sostanze aggressive pericolose dal punto di vista della loro azione chimica, la cui fuga verso l'esterno è pericolosa.

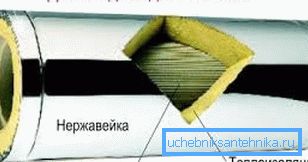

Per evitare questa possibilità, i camini sono solitamente strati multipli isolati. Cioè, il tubo interno è coperto con fibra di lana di roccia, che è di nuovo all'interno del tubo di diametro maggiore.

I luoghi più pericolosi sono considerati sezioni del passaggio dei canali del camino attraverso pareti e soffitti, dove il contatto con altri materiali da costruzione è particolarmente pronunciato. In tali zone sono disposti schermi e collegamenti speciali che proteggono al massimo i materiali dal surriscaldamento.

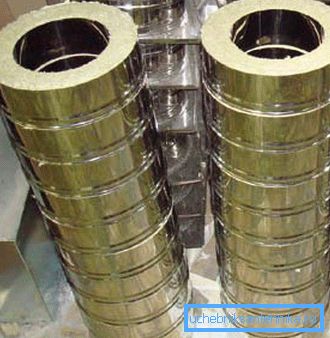

Come tali schermi, è possibile utilizzare piastre in acciaio, che sono isolate in modo affidabile su tutta la superficie di contatto con un isolante termico. Utilizzare anche camini sandwich di fabbrica già pronti, con una struttura a due tubi. A volte usato disegni in ceramica.

Per isolare tubi di mattoni usando un metodo a umido di applicare intonaci speciali che impediscono la diffusione di temperature elevate. In questo caso, vengono utilizzati sistemi di intonaco multistrato e la loro solidità è importante, e non è consentita la penetrazione attraverso gli elementi di fissaggio.

Fai attenzione! È meglio organizzare le sezioni interne del camino sotto forma di strutture sandwich al fine di ridurre al massimo la temperatura superficiale del tubo al fine di garantire il funzionamento della struttura per le persone.

conclusione

L'isolamento di tubi per vari scopi offre una serie di vantaggi, come evidenziato dal video in questo articolo e dall'esperienza positiva di generazioni di maestri del settore della fornace.
