Uno dei materiali utilizzati per ridurre la perdita di calore sulle sezioni principali dei sistemi di riscaldamento e di approvvigionamento di acqua calda sono i tubi PPU. Sono prodotti secondo diverse tecnologie, ma indipendentemente dal metodo di produzione, le comunicazioni garantiscono un isolamento efficace.

Coperture in poliuretano

Produzione di materie prime

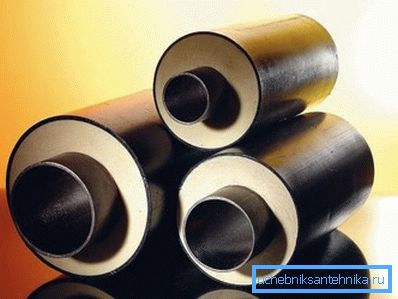

Il tubo di acciaio in PPU - guaina è spesso chiamato "tubo nel tubo". Questo nome è pienamente giustificato, poiché un circuito di protezione completamente chiuso è formato attorno alla parte principale durante l'assemblaggio, che ripete la geometria della pipeline stessa. Allo stesso tempo, le proprietà isolanti della schiuma di poliuretano offrono una significativa riduzione delle dispersioni di calore nell'ambiente.

La produzione di poliuretano schiumato può essere effettuata in due modi:

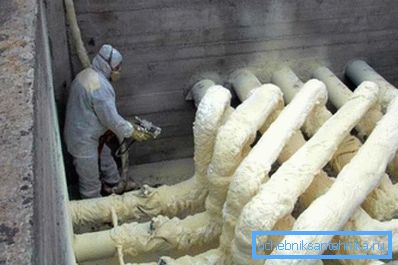

• spruzzatura. Questa tecnica viene utilizzata per elaborare le comunicazioni esistenti. La sintesi del materiale viene effettuata direttamente sull'oggetto e l'applicazione viene eseguita utilizzando dosatori pneumatici.

• riempire. Così fanno gli spazi vuoti per i pannelli isolanti e gli alloggiamenti, che possono quindi essere utilizzati nell'installazione di circuiti di protezione e nella fabbricazione di prodotti tubolari. La massa di poliuretano fuso entra nella camera, dove si mescola con l'agente schiumogeno, e quindi riempie in forme speciali.

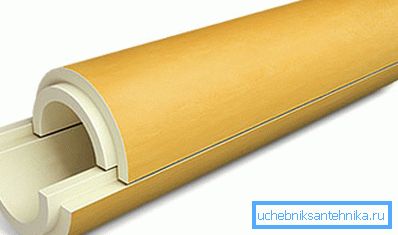

Fai attenzione! È possibile installare facilmente involucri porosi con una fessura laterale longitudinale, che faciliterà notevolmente il compito di mettere in ordine il sistema di riscaldamento della propria casa.

È la seconda tecnologia utilizzata quando le tubazioni shell PPU sono fabbricate in conformità con GOST 30732 2006 negli stabilimenti, nella prossima sezione descriveremo in dettaglio le caratteristiche chiave di questi prodotti.

Elementi di costruzione

Il design del tubo in PUF include i seguenti elementi:

• Pipeline di lavoro. Come linea portante principale, possono essere utilizzati prodotti in acciaio di sutura e senza cuciture, così come i modelli in polipropilene. Di norma, tali materiali sono selezionati in grado di sopportare pressioni fino a 1,6 MPa e di riscaldarsi fino a 140 ⁰S.

Fai attenzione! GOST consente un aumento della temperatura a breve termine a 150 ⁰C con raffreddamento successivo obbligatorio.

• Circuito termico realizzato in poliuretano spruzzato o riempitivo. Più elevati sono i requisiti per le caratteristiche di isolamento termico del circuito, maggiore è la sua potenza, tuttavia, il prezzo del prodotto aumenta in proporzione all'aumento dello spessore di questo strato.
• Guaina protettiva, che è un componente essenziale per la posa senza cavi di comunicazioni nel terreno o quando le si posiziona all'aperto.
• Sistema UEC per tubi PPU (controllo remoto operativo). Molto spesso si tratta di una coppia di fili di rame posizionati nello spessore dello strato di poliuretano. Viene utilizzato per determinare le condizioni del tubo nel suo complesso e nelle sue singole sezioni, nonché per trovare i segmenti di emergenza il più rapidamente possibile.

Principali varietà

A seconda del design del contenimento e dei materiali utilizzati per la sua fabbricazione, questi tipi di prodotti si distinguono:

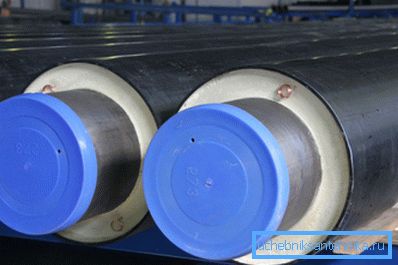

• Tubo PPU PE - modello isolato dal denso polietilene. Utilizzato per la posa interrata di comunicazioni. La guaina in polimero protegge il poliuretano dall'eccessiva compressione e dagli effetti delle soluzioni aggressive del suolo. Per sigillare giunti utilizzando speciali risvolti.

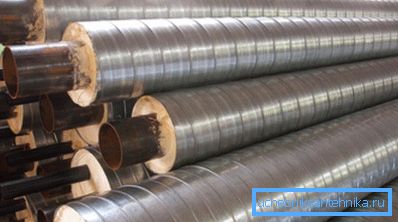

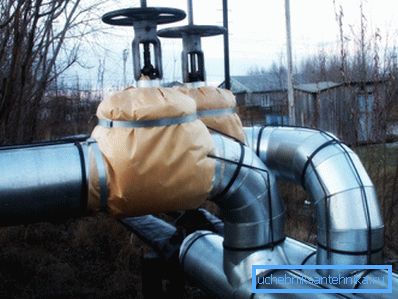

• Tubo PPU OTs - una versione in un involucro in acciaio zincato. Lo scopo principale dell'applicazione è la stesura delle comunicazioni terrestri. Per la fabbricazione della carcassa viene utilizzato un sottile foglio zincato, il cui spessore può essere regolato in base alle condizioni di utilizzo. I bordi dei fogli adiacenti sono necessariamente laminati e, se necessario, anche sigillati con un sigillante per giunzioni di tubi.

Fai attenzione! Il più popolare è un guscio a spirale, ma in alcuni casi vengono utilizzati gusci di anelli.

Parametri di prestazione

Per i prodotti descritti le caratteristiche sono di altissime prestazioni.

Le caratteristiche tecniche dei tubi PPU superano significativamente le cifre simili per i modelli con altri materiali termoisolanti:

• Pressione di esercizio -1,6 MPa.
• La pressione massima è di 2,2 MPa.
• Temperatura di esercizio -130⁰S.
• Temperatura di picco - 150⁰S.
• La profondità di posa nel terreno (per modelli con guaina PE) è da 0,6 m lungo il bordo superiore.
• La diminuzione della perdita di calore (rispetto a una copertura in lana minerale di spessore simile) va da 8 a 10 volte.
• Il termine di operazione è di 30 anni e più.

Vantaggi per l'isolamento delle condotte

Ricapitolando brevemente tutto quanto sopra, cercheremo di analizzare i principali vantaggi di tali prodotti quando li utilizziamo per la posa di comunicazioni:

• Alta prestazione termica L'aumento dello spessore del circuito di protezione riduce al minimo la perdita di calore, il che ha un effetto positivo sia sulla qualità della fornitura di acqua calda che sul comfort nelle case fornite dal funzionamento dell'impianto di riscaldamento. (Vedi anche l'articolo Sistema di riscaldamento monotubo: caratteristiche.)

Fai attenzione! L'istruzione raccomanda l'uso di schiuma di poliuretano per rifinire le linee che collegano le caldaie a distanza con i consumatori.

• Affidabilità e durata. Il materiale mantiene le sue proprietà per almeno 30 anni, mentre non è influenzato da sostanze chimiche o sbalzi di temperatura.
• Anche le guaine protettive in polietilene o acciaio zincato "prolungano la vita" dell'isolamento: sia con la posa interrata che nascosta, il circuito interno rimane intatto.

• Un ulteriore vantaggio è la possibilità di installare un sistema di controllo remoto: con l'aiuto di conduttori indicatori, è possibile trovare rapidamente una sezione danneggiata della conduttura di riscaldamento.
• Installazione relativamente facile. Il sistema "pipe in pipe" consente di raccogliere comunicazioni da elementi prefabbricati, sprecando tempo e fatica solo nei giunti di tenuta.
• Bassi costi di riparazione e manutenzione. La possibilità di spruzzare poliuretano consente di ripristinare rapidamente i contorni isolanti di qualsiasi tubazione.

conclusione

I tubi PPU si distinguono per le buone caratteristiche tecnologiche e la facilità d'uso. Il loro utilizzo consente di risparmiare in modo significativo sull'acquisto di carburante per i locali caldaie, soprattutto in quei casi se le linee passano attraverso sezioni aperte. Più in dettaglio, questo materiale è mostrato nel video in questo articolo.
