Tubi quadrati d'acciaio: le sottigliezze della tecnologia

Questo profilo è considerato esclusivamente strutturale, in altre parole, è stato originariamente progettato per essere utilizzato in vari progetti tecnologici. Le cornici di questo profilo sono più stabili e resistenti, rispetto alle strutture realizzate con tubi tondi o addirittura rettangolari. Questo profilo è più utilizzato nelle tecnologie di costruzione.

Questo articolo fornirà una breve panoramica delle tecnologie più comuni per la produzione di prodotti core da diversi tipi di acciaio. Indicherà anche quali specificatamente gli standard GOST per i tubi di acciaio quadrati regolano il loro rilascio.

Tecnologie comuni

L'intero volume di prodotti fabbricati può essere diviso in due grandi gruppi:

• senza soluzione di continuità;
• Saldata.

Per quanto riguarda il primo gruppo, i design senza cuciture nascono grazie alle tecnologie di laminazione, che a loro volta sono suddivise in laminazione a caldo ea freddo. Il gruppo di strutture longitudinali è realizzato unendo un profilo metallico utilizzando la tecnologia di saldatura.

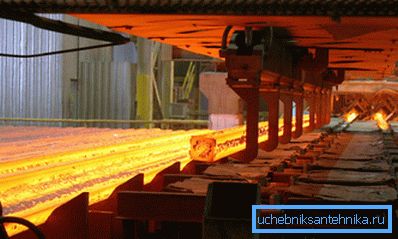

Tecnologia di laminazione a caldo

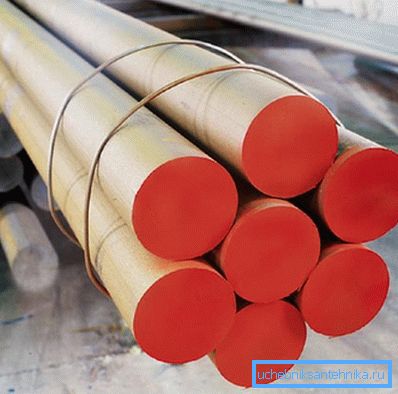

• I laminatoi a caldo utilizzano una colata solida o stampata, billetta d'acciaio compressa, preriscaldata ad una temperatura di almeno 1200?. Con lo stampaggio multiplo, la manica ruvida viene portata ad una certa dimensione. Dopodiché, passa ai rulli intermedi, dove il quadrato è sagomato in uno spazio vuoto.
• Poi viene il cosiddetto mandrino.. Con l'aiuto di questo processo tecnologico, da un pezzo solido e pre-aggraffato, si ottiene qualcosa di simile alla sezione desiderata. Nel bianco monolitico, un foro passante viene spinto attraverso e tirato fuori.
• Successivamente, la billetta grezza preriscaldata con un foro passante viene trasferita sulla linea di finitura del laminatoio a caldo. Qui, a seconda della calibrazione del mulino, il prodotto è già portato nella sezione desiderata. Dopo che le pareti sono rotolate allo spessore pianificato e la forma è quasi pronta, viene inviata alla linea chiamata frigorifero.

• Il fatto è che affinché il metallo mantenga la sua elasticità, deve gradualmente raffreddarsi in condizioni naturali.. In caso contrario, con un forte raffreddamento, il metallo può essere indurito, il risultato sarà un design forte ma fragile.
• Ma non è tutto, prima che il cliente venga rilasciato, i tubi vengono lavorati su apposite macchine di taratura e senza esito negativo passano il reparto di controllo tecnico, dove viene controllata la conformità con gli standard GOST per tubi di acciaio quadrati. Inoltre, ogni prodotto è personalmente, con le proprie mani, gli ispettori di controllo qualità e segni per la sua qualità.

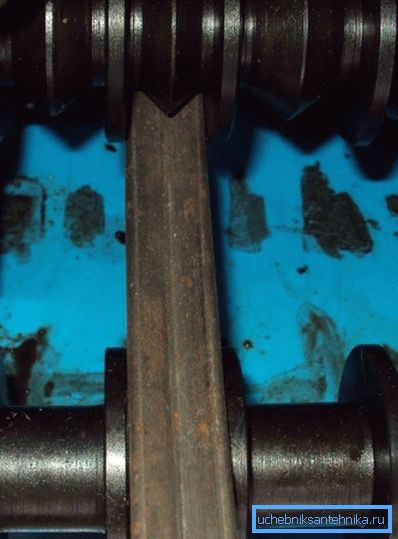

Tecnologia laminata a freddo

Sia la tecnologia laminata a freddo in sé che i mulini in cui viene prodotto questo prodotto sono significativamente diversi dalla formatura a caldo.

In alcune fonti, tali prodotti possono essere indicati come senza soluzione di continuità.

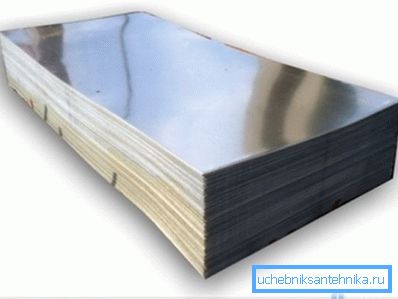

• Inizialmente, la billetta grezza non viene prodotta usando un mandrino, ma sconvolgendo o disegnando un bianco da una lamiera d'acciaio intera.
• Dopodiché, sui rulli di sgrossatura, la billetta del tubo si sviluppa in uno stato intermedio, a cui viene raggiunto lo spessore della parete pianificata. In questo momento è ancora rotondo, poiché in questa forma è molto più facile da elaborare, più l'accuratezza dell'elaborazione aumenta molte volte.
• Successivamente, il prodotto entra in una pressa speciale, dotata di un mandrino corrispondente. Su di esso, il disegno viene dato la forma desiderata e inviato alla linea di calibrazione.

• I difetti minori vengono eliminati sulla linea di calibrazione di finitura e lo spessore della parete viene portato a condizioni perfette.
• Il prodotto è quasi pronto, ma a causa della ripetuta spremitura e modellatura del metallo, le sue proprietà cambiano notevolmente, perde la sua elasticità, diventa più resistente e fragile a causa della deformazione del reticolo cristallino.
• Per restituire al metallo le specifiche richieste utilizzare la tecnologia di "vacanza". Per fare ciò, il metallo viene riscaldato ad una temperatura di circa 700 ° C e lasciato raffreddare lentamente.
• I tubi di alcuni tipi di acciaio, trattati in questo modo, dopo il raffreddamento, possono perdere leggermente la loro geometria e guidarli semplicemente. Per correggere questo sfortunato fraintendimento, le merci vengono inviate per la modifica, che viene effettuata con l'ausilio di macchine speciali e corrette e quindi presso il Dipartimento Qualità.

Importante: nonostante la somiglianza esterna, le strutture a freddo e laminate a caldo differiscono non solo per le caratteristiche tecniche. In particolare, lo spessore della parete e, di conseguenza, il peso del tubo quadrato in acciaio prodotto dal laminatoio a freddo sarà significativamente inferiore. I prodotti tubolari laminati a caldo hanno pareti più spesse e più peso.

Costruzioni longitudinali saldate

Le istruzioni tecnologiche per la fabbricazione di strutture longitudinali non sono così complicate e richiedono meno energia.

Di conseguenza, il prezzo di costo e il prezzo finale saranno molto più bassi.

• Inizialmente, una billetta dimensionale viene tagliata dalla lamiera di acciaio per produrre il prodotto. I professionisti lo chiamano strip. Le dimensioni del nastro devono corrispondere esattamente all'area di scorrimento del tubo futuro.
• Quando la striscia è pronta, viene inviata a una macchina speciale su cui viene data la forma del prodotto futuro al metallo. Si tratta di un sistema idraulico di rulli e rulli, alla cui uscita si ottiene un semilavorato intermedio di forma quadrata, ma con una cucitura ancora aperta.

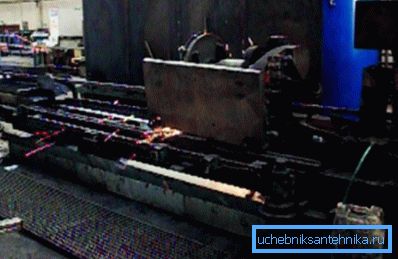

• Successivamente, la billetta grezza entra nella linea di saldatura. Il più comune è la saldatura ad arco elettrico. Ha saldato strutture dimensionali con uno spessore della parete superiore a 2 mm. Ad esempio, un tubo quadrato 100x100x4 di acciaio, così richiesto nella costruzione, è saldato con il metodo dell'arco elettrico e regolato secondo GOST 8639 82.
• Le strutture a pareti sottili sono saldate utilizzando una tecnologia speciale nei forni ad induzione, che consente di ottenere una cucitura ermetica di alta qualità.
• Alla fine della linea di produzione, il prodotto viene tradizionalmente testato dai controllori OTK, dove, oltre ai parametri tradizionali, la qualità della saldatura viene monitorata su apparecchiature speciali.

Gamma e standard tecnologici delle strutture

È impossibile dire su tutte le calibrazioni di tubi quadrati esistenti al momento in un piccolo articolo, per questo ci sono gli standard GOST corrispondenti per tubi di acciaio quadrati. Per rendere più facile la comprensione dei simboli standard degli stati selvaggi, li abbiamo combinati in una tabella, in cui abbiamo indicato quali standard per quali prodotti sono stati sviluppati.

Importante: GOST 12336 66 per un tubo di acciaio squadrato è stato cancellato nel 1981, dopo di che è stato utilizzato TU 14-2-361-79. Che, a sua volta, sono stati sostituiti nel 1989 da TU 14-2-849-89, ancora in vigore oggi.

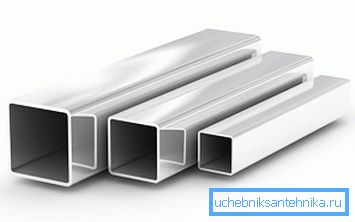

Vorrei anche notare che un tubo quadrato in acciaio inossidabile, così come tutti i prodotti profilati in lega e metalli non ferrosi sono regolati secondo GOST 8645 82.

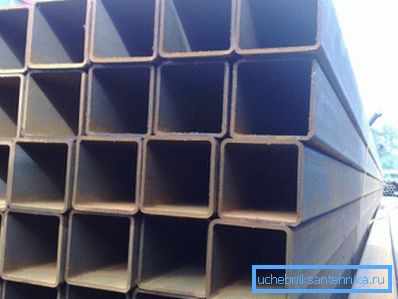

Il video in questo articolo mostra strutture profilate in acciaio.

conclusione

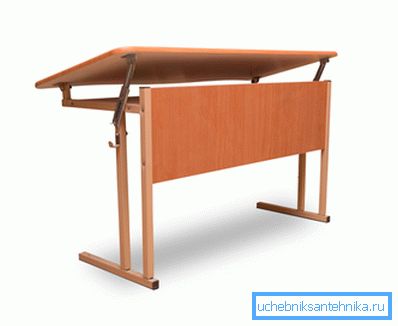

I tubi profilati d'acciaio sono usati dappertutto, possono essere trovati sui campi da gioco per bambini, la maggior parte dei recinti bimetallici leggeri ne sono fatti e, infine, non una singola costruzione moderna può fare a meno di strutture a forma di acciaio di varie sezioni.
