Tubo 40x40: come scegliere le billette per una solida

Una delle varietà di tubi sagomati è un tubo quadrato 40x40. A seconda dello scopo e del campo di applicazione, questi prodotti hanno caratteristiche tecniche diverse, in particolare spessore e peso. Le istruzioni fornite nell'articolo aiuteranno gli artigiani principianti che desiderano realizzare questa costruzione in metallo con le proprie mani, per selezionare il modello di cui hanno bisogno nell'intera gamma disponibile.

Specifiche tecniche

Descrizione generale

Tubo 40-40: 2 mm e uno spessore maggiore, a differenza delle varietà rotonde di questi prodotti, non viene utilizzato per la sistemazione di tubi dell'acqua, sistemi di riscaldamento e reti di ingegneria simili.

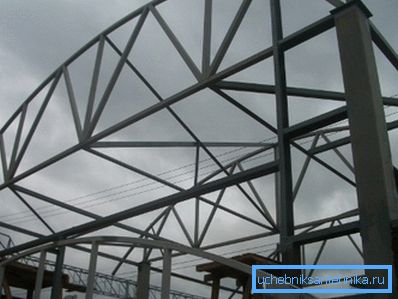

La sfera principale del suo utilizzo è l'installazione di strutture metalliche, nonché l'uso come principale elemento di supporto nella costruzione di vari edifici.

Il prodotto sagomato presenta le seguenti caratteristiche di progettazione che lo distinguono dai tubi rotondi e dai metalli laminati a tutto tondo:

• spazio vuoto interno;
• rinforzi.

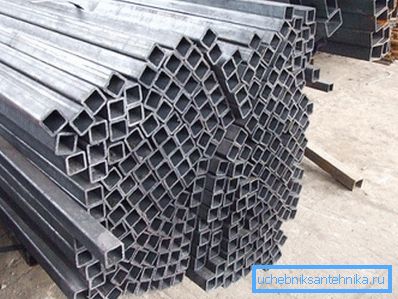

Grazie a questo, il tubo 40-40 4 e 5 mm ha i seguenti vantaggi indiscutibili:

1. Elevata resistenza alla flessione.
2. Buona resistenza
3. Peso ridotto (ad esempio, il peso di 1 metro di un tubo 40x40x2 è parecchie volte inferiore al peso di un pezzo corposo di dimensioni simili).

A causa delle qualità sopra elencate, è possibile ridurre significativamente il consumo di metallo delle strutture senza ridurre la resistenza. Ciò rende possibile costruire edifici più complessi e più alti su fondamenta meno massicce.

Fai attenzione! A causa del fatto che per la fabbricazione del tubo del profilo viene utilizzata una minore quantità del materiale iniziale, anche il prezzo del prodotto finito è inferiore rispetto a parti simili di corpo pieno.

Come materie prime vengono solitamente utilizzati acciai di vario tipo, che differiscono in termini di resistenza.

Il tubo 40-40 3-5 millimetri di spessore è prodotto dalle seguenti tecnologie:

• facendo rotolare billette calde attraverso un laminatoio;
• stampando lamiera d'acciaio e successiva saldatura di una giunzione longitudinale.

Parametri di peso

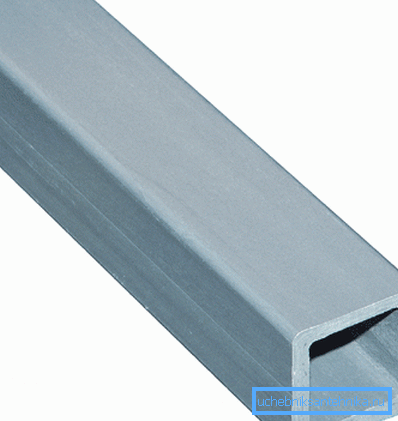

Per calcolare correttamente la forza e gli altri parametri ingegneristici necessari per la futura costruzione metallica, è necessario conoscere esattamente la massa dei suoi singoli elementi.

Dopo tutto, un peso di 1 metro di un tubo 40x40x3 mm può differire in modo significativo da un parametro simile in un prodotto con una parete più spessa o più sottile, che richiederà modifiche nel progetto architettonico in preparazione.

Ad esempio:

• peso del prodotto 40x40x1 - 1,21 kg (un metro lineare);
• peso del tubo 40x40x2 - 2,33 kg;
• peso del tubo 40x40x3 - 3,36 kg;
• peso del tubo 40x40x4 - 4,3 kg;
• la massa della parte 40x40x5 - 5,16 kg;
• il peso di una parte è 40x40x6 - 5,92 kg.

Fai attenzione! La lunghezza dei prodotti non è regolamentata da alcun codice edilizio e dipende dal produttore. La maggior parte dei produttori offre un servizio per il taglio di tubi profilati in sezioni della lunghezza desiderata, che ne facilita il trasporto, la conservazione e l'installazione.

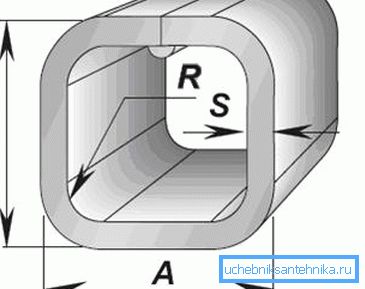

Norme e specifiche statali

Le caratteristiche e le proprietà del consumatore dei tubi profilati sono chiaramente regolate dalle norme statali e dalle specifiche tecniche, fissate dai relativi documenti, che tutti i produttori devono rispettare.

Ad esempio, il peso di un tubo 40-40-2 fabbricato dall'associazione di produzione Severstal e la massa di un prodotto fabbricato dalla Samara Metallurgical Plant non dovrebbero differire.

Ciò consente all'utente finale di combinare questi o altri prodotti in una struttura metallica senza ulteriore controllo e verifica delle caratteristiche di ciascuno di essi.

Puoi imparare questi o altri parametri studiando le seguenti linee guida:

• TU 14-2P-328-97 - per tubi sagomati in acciaio con saldatura elettrosaldata;
• TU 14-157-95-2007 - per tubi di acciaio zincato a sezione quadrata e rettangolare, realizzati con saldatura elettrica;
• TU 14-105-737-2004 - per tubi sagomati elettrosaldati in carbonio o acciaio bassolegato, utilizzati in varie industrie e nella produzione di mobili.

Differenze tra i tubi secondo GOST e TU

La sezione del tubo quadrato con profilo standard da 40x40 mm, indipendentemente dallo spessore della parete, è realizzata in acciaio comune. Differiscono solo i metodi di cosiddetta disossidazione.

Spiccano:

• acciaio semi-calmo;
• acciaio calmo;
• acciaio bollente.

Questi parametri delle materie prime sono governati da GOST 380 e 1050.

Le principali aree di applicazione della tubazione corrispondenti alle norme statali:

• produzione di strutture metalliche di varia complessità;

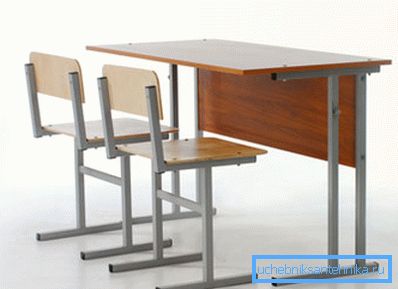

• realizzare cornici per imbottiti e altri tipi di mobili;
• in altri rami dell'ingegneria meccanica e dell'industria pesante.

In contrasto con i prodotti di cui sopra, il tubo profilato, prodotto secondo le specifiche, è circa il 10% più pesante. Lo spessore della parete varia da 5 a 8 mm. Molto spesso si tratta di prodotti misurati (12 metri di lunghezza), tuttavia, come nel caso precedente, possono essere tagliati nel processo di produzione in segmenti della lunghezza richiesta. La principale differenza è il costo inferiore.

Questo tipo di dettaglio è più spesso usato per:

• fabbricazione di mobili;
• produzione di vari elementi decorativi utilizzati per la decorazione di interni di locali;
• in agricoltura e alcune industrie.

Fabbricazione indipendente di strutture metalliche

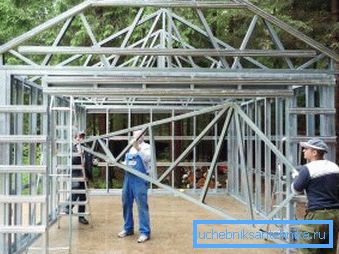

I vantaggi dei telai metallici nella costruzione

I telai metallici realizzati con tubi profilati d'acciaio da 40-40 mm hanno molti vantaggi:

1. Prezzo basso. Come è noto, il costo di una particolare costruzione dipende in gran parte dai materiali utilizzati e dalle tecnologie di costruzione utilizzate. La stima per la costruzione della casa sulla tecnologia del telaio sarà diverse volte inferiore allo stesso calcolo per l'edificio che viene costruito nel modo classico.

Fai attenzione! Una casa con struttura in legno sarà ancora più economica, ma in questo caso ne soffriranno forza e durata.

1. Elevata velocità di installazione. Utilizzando un tubo profilato, è possibile quasi dimezzare il periodo durante il quale verrà costruita una casa.
2. Durante la costruzione di un edificio o di una struttura che utilizza la tecnologia del telaio con l'uso di un tubo profilato, non è necessario eseguire processi di costruzione "bagnati" (ad eccezione della posa delle fondamenta). Ciò riduce l'intensità della manodopera e riduce i tempi di installazione.
3. Il telaio realizzato con un tubo profilato non si restringe affatto. Pertanto, è possibile iniziare a decorarlo immediatamente dopo il completamento della costruzione della "scatola".

Fasi e caratteristiche del lavoro

L'intero processo di installazione di strutture metalliche da tubi quadrati può essere ridotto a tre operazioni principali:

1. La lunghezza della lunghezza richiesta viene misurata dal tubo metallico e tagliata. Per fare questo, è possibile utilizzare un tagliafiamme o una smerigliatrice (a seconda dello spessore della parete delle parti acquistate).

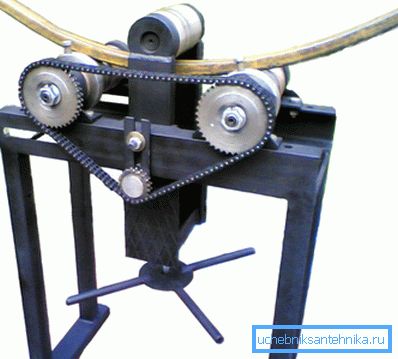

2. Se necessario, piegare i tubi. Questo è necessario per dare loro il raggio necessario. Lo strumento qui è una piegatrice manuale o automatica per piegare tubi. È possibile contattare l'impianto idraulico dal reparto abitazioni o in un'officina speciale dove si è piegati su attrezzature speciali senza violare l'integrità della loro struttura interna.
3. Le parti risultanti devono essere saldate in un'unica struttura. Assicurarsi che il prodotto finito corrisponda chiaramente al disegno precedente.

conclusione

I tubi a sezione quadrata sono un materiale eccellente per la costruzione, con molti vantaggi. Tuttavia, affinché il prodotto finito sia resistente e durevole, è necessario scegliere la sezione trasversale e lo spessore delle pareti, nonché calcolare la resistenza, tenendo conto del peso dei tubi. Altrimenti, l'eventuale distruzione della struttura.

Per ulteriori informazioni sulla costruzione di edifici sulla tecnologia del telaio utilizzando strutture metalliche profilate è possibile trovare nel video in questo articolo.
