Tubo a pareti spesse in acciaio laminato a caldo ea freddo

25-05-2018
Tubi

Le nuove tecnologie stanno gradualmente sostituendo i tubi in acciaio di lunga tradizione, sostituendoli con la plastica. Tuttavia, ci sono situazioni in cui le caratteristiche di quest'ultimo sono inferiori. In questo caso, l'acciaio tradizionale darà "cento punti avanti" di PVC e PP. E per scoprire più in dettaglio, l'articolo fornirà una panoramica di vari tipi di tubi a pareti spesse.

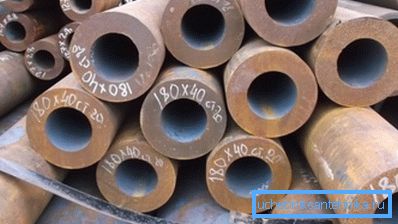

La foto - tubo in acciaio con pareti spesse per lavorare con un ambiente di lavoro ad alta pressione

tipi

La gamma di prodotti in acciaio è piuttosto significativa, tuttavia esistono due tipi principali: elettrosaldato, a spirale (più preferibile) o lineare, senza soluzione di continuità, a cui l'articolo sarà principalmente dedicato.

Considerali in dettaglio:

Tipo di produzione Sono:
  • laminato a freddo;
  • laminati a caldo, ad esempio, da acciaio 40x;
  • teplodeformirovannye.

Il seamless è considerato un materiale più affidabile, sebbene il metodo di fabbricazione non influenzi la qualità.
Spessore della parete Questo tiene conto della sua relazione con il diametro del prodotto.
  1. Ci sono:
    • specialmente a parete sottile;
    • parete sottile;
    • pareti spesse;
    • specialmente con pareti spesse.

    In questo caso, il metodo di produzione non importa, è possibile acquistare prodotti tubolari o elettrici laminati a freddo con pareti spesse.

    1. Ricorda che la classificazione è fortemente influenzata dal diametro. Ad esempio, i prodotti che hanno uno spessore di parete inferiore a 1,5 mm e un diametro inferiore a 20 mm sono considerati a pareti sottili, con uno spessore della parete fino a 0,5 mm - il prodotto è considerato particolarmente a pareti sottili.
    Rivestimento protettivo Esistono diversi metodi per aumentare la resistenza dei prodotti alla corrosione e l'effetto delle temperature negative. Ad esempio, longitudinale elettrico-saldato e per il gasdotto dovrebbe essere coperto con uno strato di zinco, anche se l'istruzione non vieta l'uso di altre opzioni di prodotto.

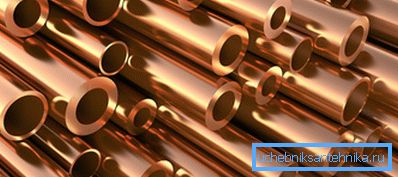

    Tubo di rame

    Suggerimento: si raccomanda di determinare la classe del tubo facendo riferimento alla letteratura specializzata.

    produzione

    La tecnologia di produzione di tubi senza saldatura ed elettricamente è diversa. Nel primo caso, usa una billetta piatta, che viene piegata per formare un corpo. Nel secondo, viene usata un'asta - un pezzo monolitico di forma cilindrica.

    Tubo inossidabile con pareti spesse

    Tale produzione è molto più difficile dal lato tecnico, quindi il prezzo dei prodotti senza saldatura è più alto.

    Nel lavoro si applicano:

    1. Deformazione a caldo, quando il pezzo viene riscaldato ad una temperatura di circa 50-60 ° C, al di sopra della soglia di cristallizzazione del metallo. In questo caso, l'acciaio, ad esempio, i marchi 30hgsa diventa di plastica, ma non si scioglie. Quindi, su una pressa perforante, un cilindro cavo (manicotto) viene ottenuto da una billetta riscaldata. La forma richiesta è data dalla laminazione, grazie alla quale il prodotto acquisisce le dimensioni richieste. Lo spessore della parete è livellato, la forma geometrica diventa corretta e il diametro specificato è assicurato. Successivamente, il prodotto viene immerso in acqua per un rapido raffreddamento, quindi passa attraverso una serie di rulli per la calibrazione finale. Quindi viene tagliato, se necessario, in segmenti di lunghezza standard. È inoltre consentito il rilascio di materiali non misurati.

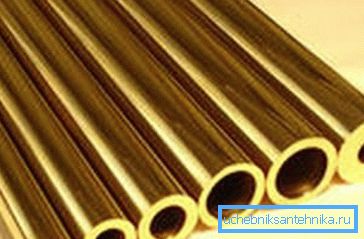

    Tubo di bronzo con diverso spessore di parete
    1. Il metodo a freddo ha due differenze:
      • il prodotto viene raffreddato dopo il mulino da piercing;
      • la pre-calibrazione viene eseguita a freddo.

      Suggerimento: prima dell'ultimo stadio, il rivestimento viene ricotto, riscaldando fino alla temperatura della ricristallizzazione dell'acciaio. A causa di ciò, è possibile rimuovere le tensioni interne e il metallo diventa più plastico e viscoso.

      Peso e dimensioni dei tubi d'acciaio a pareti spesse a freddo

      Regole e regolamenti

      Per quelli laminati a caldo, ci sono requisiti e dimensioni di tubi a pareti spesse secondo GOST 8732 78. I laminati a freddo corrispondono a GOST 8734-75.

      Considera i punti principali di questi standard:

      GOST 8732-78
      1. Il diametro di 20-550 mm.
      2. Lo spessore massimo della parete è 75, il minimo è 2,5 mm.
      3. Lunghezza misurata o non misurata da 4 a 12,5 m.
      4. La quantità di piegatura dipende dallo spessore della parete (dimensioni in mm):
        • fino a 20 - 1,5;
        • 20-30 - 2;
        • oltre 30 - 4.
        GOST 8734-75
        1. Diametro - 5-250 mm.
        2. La gamma dello spessore della parete è 0,3-24 mm.
        3. Classificazione dei tubi per spessore della parete:
          • specialmente a parete spessa - il rapporto tra diametro e spessore è inferiore a 6;
          • pareti spesse - 12,5-6;
          • pareti sottili - 12,5-40;
          • se il parametro è più - soprattutto pareti sottili.
          1. Condizioni aggiuntive dello standard - la produzione di prodotti, gli indicatori dei quali non corrispondono alla gradazione presentata sopra, viene eseguita dopo l'accordo preliminare delle specifiche tecniche
          2. La curvatura del tubo deformato a freddo per ogni metro è (in mm):
            • fino a 3, quando lo spessore della parete è 4-8;
            • fino a 2 - a 8-10;
            • fino a 1,5 - se lo spessore è superiore a 10.
            Tubo di plastica con pareti spesse

            Dove usare

            Tali prodotti sono utilizzati nelle aree più critiche, dove il ruolo principale è svolto dall'affidabilità, ad esempio in:

            1. Sistemi idraulici, in cui i tubi di acciaio senza saldatura sono in grado di resistere a carichi pesanti.
            2. Nella produzione di diversi tipi di energia - Gli scambiatori di calore della caldaia devono funzionare in modo affidabile indipendentemente dall'eccessiva pressione interna e dalle alte temperature ambientali. I tubi senza saldatura a pareti spesse offrono l'opportunità di affrontare efficacemente i problemi nel processo di funzionamento dei dispositivi esposti a carichi combinati estremi. La loro riparazione può essere eseguita a mano.
            3. Produzione di gas e petrolio, quando una grande profondità di perforazione richiede l'uso dei materiali più affidabili per l'involucro. Tali prodotti possono resistere alla pressione delle rocce, garantendo un funzionamento affidabile durante il movimento a terra.
            4. Industria chimica - utilizzare tubi con pareti sottili e pareti spesse. Se i primi sono necessari per garantire una produzione pulita, questi ultimi sono necessari per sopportare una pressione considerevole.

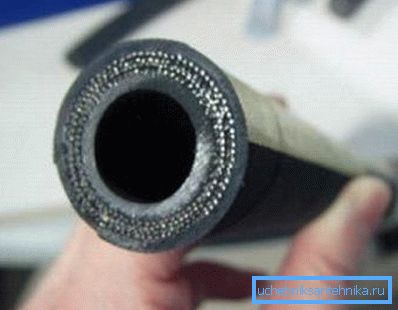

            Tubo di gomma rinforzato

            conclusione

            L'elenco delle possibilità di un tubo d'acciaio con pareti spesse può essere grande, come abbiamo visto nell'articolo. Sono stati considerati prodotti senza saldatura ed elettrici che vengono utilizzati in vari settori. Sebbene siano i primi e più costosi, ma sono in grado di mostrarsi meglio nei processi in cui nient'altro può essere installato separatamente da loro. Il video in questo articolo ti aiuterà a trovare ulteriori informazioni su questo argomento.
