Tubo acqua e gas: telecomando e dimensioni reali
Qual è questo parametro - telecomando? Come si confronta alle dimensioni effettive dei tubi? Per cosa viene introdotto e in quali unità può essere misurato? Quali valori può assumere? Nell'articolo cercheremo di rispondere a queste domande.
Cos'è?
Il telecomando (diametro nominale o nominale, passaggio nominale) è un parametro che caratterizza la compatibilità di tubi e raccordi per loro. Ad esempio, qualsiasi tubo DN25 sarà compatibile con l'angolo o la frizione dello stesso passaggio condizionale.
Sebbene il passaggio condizionale sia approssimativamente uguale al diametro interno in millimetri, di solito viene dato senza indicare alcuna unità. Cioè, il nome del tubo DU40 sarà corretto, ma il DN 50 mm - no.
Nota: è possibile una corrispondenza esatta tra il passaggio condizionale e il diametro interno effettivo, ma è più una coincidenza che una regola. Le dimensioni della tubazione DN 65 o 100 sono regolate dal GOST applicabile; tuttavia, un passaggio condizionale corrisponde ad un diametro esterno e diversi valori di spessore della parete, che, ovviamente, daranno una certa variazione nei diametri interni.
Un elenco completo di passaggi condizionali è contenuto in GOST 28338-89. Fornisce una gamma di valori da 2,5 a 4000. Tuttavia, poiché siamo interessati principalmente a condutture idrauliche, in futuro ci limiteremo a tubi in acciaio per acqua e gas prodotti secondo GOST 3262-75; il loro massimo controllo remoto è limitato a 150.
È utile sapere che la tabella dei valori del passaggio condizionale è scelta in modo tale che ogni dimensione successiva aumenti la capacità della conduttura del 60 - 100%. Lei, come ricordiamo dalla fisica, è proporzionale all'area della sezione trasversale, che cresce dopo il quadrato del diametro.
Pollici e intagli
A rischio di confondere ancora di più il lettore, dobbiamo menzionare un altro fatto riguardante le dimensioni dei gasdotti. Secondo gli standard russi, l'unità di misura per il diametro del tubo è millimetrata.
Nel caso di DM, non è specificato, ma implicito; Tuttavia, per le condutture dell'acqua e del gas, insieme a qualche passaggio condizionale astratto, viene utilizzato un pollice inglese. Quindi, il tubo DN20 viene spesso indicato come 3/4 pollici e il tubo DN32 come 1 1/4.
Riferimento: pollice inglese è 2,54 cm.
In questa semplice conversione di pollici nel sistema di misurazione metrica ci condurrà a una scoperta inaspettata.
Secondo GOST 3262-75, le dimensioni del tubo DU15 dovrebbero corrispondere ai seguenti valori:
- Diametro esterno - 21,3.
- Lo spessore della parete è 2,5, 2,8 o 3,2, a seconda del tipo di prodotto (può essere leggero, ordinario e rinforzato). Di conseguenza, un semplice calcolo ci darà un diametro interno di 16,3, 15,7 o 14,9 mm.
Nel frattempo, 1/2 pollice è 12,7 mm. Quindi, cosa significa il nome half-inch pipe? Solo che su di esso è possibile tagliare un intaglio della pipa delle dimensioni corrispondenti.
Lasciateci dare alcuni valori delle dimensioni spesso utilizzate nell'installazione di filetti di tubi per apparecchiature sanitarie.
| Dimensioni della filettatura del tubo (pollici) | Diametro esterno (cresta, mm) | Diametro interno (ai trogoli, mm) |
| 1/2 | 20,956 | 18,636 |
| 3/4 | 26,442 | 24,119 |
| 1 | 33.250 | 30,294 |
| 1 1/4 | 41,912 | 38,954 |
| 1 1/2 | 47,804 | 44,817 |
| 2 | 59,616 | 56,659 |
GOST 3262-75
Torniamo, comunque, alle tubature del gas d'acqua. Per scoprire quali sono le dimensioni del tubo DU20 o qual è il diametro esterno del tubo DU50, è sufficiente esaminare attentamente il GOST 3262-75, secondo il quale sono realizzati.
dimensioni
| Pass condizionale | Diametro esterno | Spessore della parete del tubo | ||
| luce | ordinario | rafforzato | ||
| 15 | 21.3 | 2.5 | 2.8 | 3.2 |
| 20 | 26.8 | 2.5 | 2.8 | 3.2 |
| 25 | 33.6 | 2.8 | 3.2 | 4.0 |
| 32 | 42.3 | 2.8 | 3.2 | 4.0 |
| 40 | 48.0 | 3.0 | 3.5 | 4.0 |
| 50 | 60,0 | 3.0 | 3.5 | 4.5 |
| 65 | 75.5 | 3.2 | 4.0 | 4.5 |
| 80 | 88.5 | 3.5 | 4.0 | 4.5 |
| 90 | 101.3 | 3.5 | 4.0 | 4.5 |
| 100 | 114.0 | 4.0 | 4.5 | 5.0 |
| 125 | 140.0 | 4.0 | 4.5 | 5.5 |
| 150 | 165.0 | 4.0 | 4.5 | 5.5 |
Ecco un elenco completo delle dimensioni standard descritte dallo standard. Per scoprire, ad esempio, tutte le dimensioni del tubo DU40, è sufficiente trovarlo nella tabella.
Fai attenzione! Il diametro interno è uguale alla differenza tra il diametro esterno e lo spessore della doppia parete. Per DU40 leggero, sarà 48 - (3 x 2) = 42 mm.
Altri requisiti
Lo standard contiene non solo la gamma di prodotti fabbricati in base ad esso.
Ha un numero di requisiti di produzione.

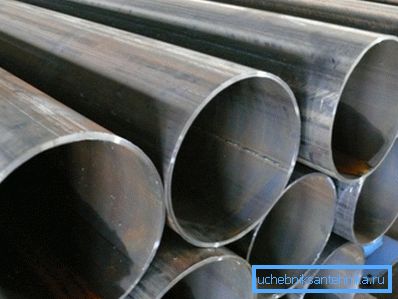

- Tutti i tubi VGP sono elettrosaldati, ovvero vengono prodotti arrotolando una billetta piatta e quindi saldando una cucitura longitudinale.
- Nell'ambito della norma, possono essere prodotti entrambi senza rivestimento resistente alla corrosione e zincato.
Utile: il prezzo di quest'ultimo è superiore di circa il 50%.
- La pressione idraulica di lavoro dovrebbe essere di almeno 25 kgf / cm2 per i prodotti leggeri e ordinari e 32 kgf / cm2 per i rinforzi.
- La lunghezza dei segmenti retti va da 4 a 12 metri.. Secondo GOST, possono essere fornite lunghezze non misurate, dimensionali e multiple; in quest'ultimo caso, viene fatta una tolleranza di 5 mm per ogni taglio.
Roba utile
Infine, diamo qualche utile consiglio al proprietario di una casa o di un appartamento che sta installando con le proprie mani l'approvvigionamento idrico o un sistema di riscaldamento.
- Ha senso usare l'acciaio nero solo per il riscaldamento. E poi, a condizione che l'impianto di riscaldamento non venga ripristinato per l'estate: la combinazione di umidità e accesso all'aria è controindicata.

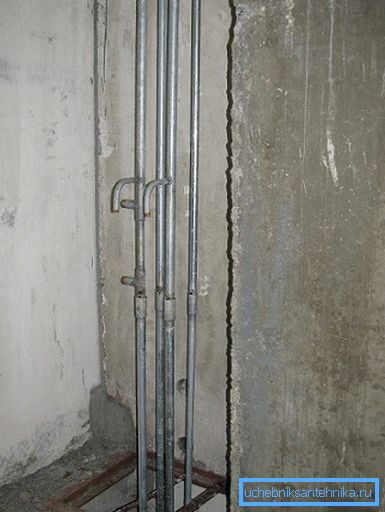

- Zincato andando esclusivamente sui fili. L'istruzione è correlata al fatto che il rivestimento di zinco brucia sui giunti saldati.

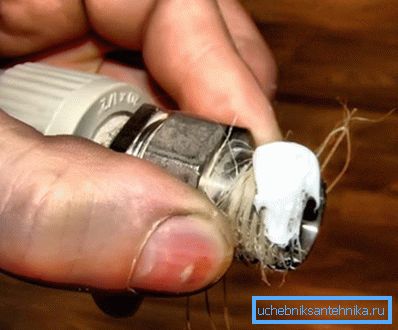

- Per sigillare le connessioni filettate è più facile ed economico usare il lino con la vernice. Il lino è economico ma putrefatto; dipingere completamente risolve questo problema.
conclusione
Speriamo che il materiale offerto al lettore lo aiuti ad orientarsi nelle dimensioni standard dei tubi di acciaio sul mercato. Come sempre, ulteriori informazioni possono essere trovate nel video in questo articolo. Buona fortuna!
