Tubo coassiale per caldaia a gas
Il riscaldamento indipendente con l'uso di una caldaia a gas è possibile solo con una corretta rimozione dei gas di scarico da esso. Ma non è sempre possibile installare un tubo che passa attraverso il tetto, quindi è stato sviluppato un camino coassiale per i dispositivi a parete.
Ciò ha permesso di ridurre la lunghezza della canna fumaria senza disturbare la spinta, e anche la rimozione dei prodotti della combustione attraverso la parete esterna dell'edificio è diventata possibile. Questo dispositivo merita di parlarne in modo più dettagliato.
appuntamento
Il lavoro delle apparecchiature per il riscaldamento a gas dovrebbe essere organizzato in modo tale che i prodotti risultanti dalla combustione vengano effettivamente scaricati all'esterno e vi sia anche un accesso costante di aria fresca alla zona del bruciatore.
Si ritiene opportuno oggi installare in edifici a più piani una caldaia domestica montata a parete o montata a pavimento per il riscaldamento con un camino coassiale, che consente di risolvere questo problema con pochi investimenti e riorganizzazioni della stanza.
Secondo le regole della sicurezza antincendio, è vietato lo scarico di fumo attraverso i canali di ventilazione nei condomini. Ci sono anche problemi con l'accesso alla quantità richiesta di aria fresca necessaria per la piena combustione del carburante.
Lo scopo del camino coassiale è quello di risolvere questi due problemi contemporaneamente. Allo stesso tempo, la sua installazione è semplificata dalla necessità di perforare un solo foro nella parete portante dell'edificio.
disegno
Cos'è un camino coassiale?
Questo dispositivo è costituito da due circuiti:
- il primo fa uscire i prodotti di combustione del combustibile gassoso;
- il secondo è progettato per fornire la quantità necessaria di aria fresca nella camera di combustione.
Sono costituiti da due tubi di diverso diametro, inseriti uno nell'altro. Il fumo viene scaricato attraverso il canale centrale, l'aria fresca scorre attraverso lo spazio tra di loro.
Se guardate la sezione trasversale di questo camino, vediamo due cerchi, tra i quali c'è una piccola distanza, il cui valore è costante lungo l'intera lunghezza della struttura. Lo stesso schema si applica alle curve e altri accessori utilizzati durante l'installazione.

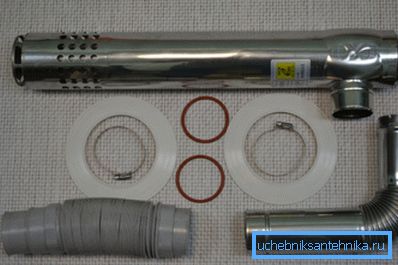

Il materiale principale per il camino coassiale orizzontale o verticale è l'acciaio:
- zincato - il suo prezzo è il più conveniente, tuttavia ha una durata limitata;
- inossidabile aumenta notevolmente la vita operativa del dispositivo.
Il miglior materiale per camini di questo tipo è considerato acciaio, che può resistere alle sostanze contenenti acido. Questo è direttamente correlato ai prodotti della combustione del carburante, che nella loro composizione hanno composti chimici molto aggressivi. Quest'ultimo può danneggiare la superficie non protetta della struttura.
Cos'è il camino coassiale

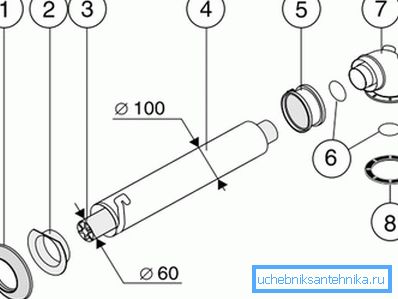

I sistemi di estrazione del fumo incorporano i seguenti elementi strutturali:
- tubo coassiale;
- dispositivo di revisione, progettato per la manutenzione del camino;
- serbatoio di raccolta della condensa, generato dal passaggio del fumo attraverso il sistema;
- prolunga del tubo coassiale, la lunghezza del quale dovrebbe essere non più di 3 m;
- tee, se è necessario collegare 2 dispositivi;
- gomiti e ginocchia, necessario per collegare la canna fumaria alla caldaia e collegare le sezioni orizzontali e verticali;
- dispositivo di protezione e coperture decorative, non permettendo al vento di estinguere la fiamma;
Suggerimento: se viene utilizzata un'installazione orizzontale della canna fumaria, aggiungere al sistema una ventola di scarico elettrica, assicurandosi che vi sia un tiraggio stabile.
Vantaggio del dispositivo
Gli esperti dicono buone caratteristiche prestazionali di tali camini. Forniscono inoltre un ambiente di lavoro sicuro per le apparecchiature a gas.
Oggi ci sono un certo numero di aziende specializzate nella produzione di tali prodotti. Molti di loro forniscono i loro prodotti al mercato delle apparecchiature di gas domestico. Di seguito consideriamo i lati positivi dei camini coassiali:
| tecnologia |
|
| installazione | L'installazione non è un problema, in quanto è necessario forare la parete di supporto solo una apertura O 200-250 mm. |

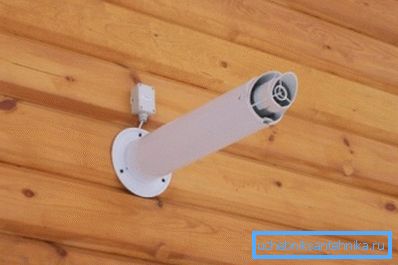

| sicurezza | La superficie esterna del dispositivo non è riscaldata a una temperatura critica. Questo aspetto è molto importante per le abitazioni in legno. |
| assortimento | Oggi l'industria offre elementi di sistemi di diverse dimensioni. Ciò rende possibile scegliere il diametro richiesto per le caldaie di qualsiasi capacità. Ad esempio, un camino coassiale di dimensioni 60100 può essere utilizzato per apparecchiature con una capacità fino a 30 kW. |
montaggio
Raccomandiamo di non effettuare l'installazione di apparecchiature per caldaie a gas in un appartamento o in una casa privata con le proprie mani. Per fare questo, ci sono speciali aziende professionali certificate che non solo installeranno, ma prenderanno anche le attrezzature in garanzia.

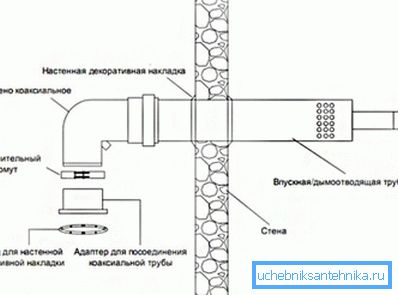

Di seguito consideriamo le regole che devono essere seguite quando si installa un camino coassiale:
- L'istruzione consente l'installazione di tubi in posizione orizzontale, verticale e ad angolo. Nel primo caso, l'installazione dovrebbe fornire una pendenza minima (da 3?) Verso il raccoglitore di condensa.
Suggerimento: questo sistema richiede un ventilatore in grado di fornire una trazione normale.
- Il camino coassiale verticale per una caldaia a gas viene utilizzato principalmente quando è impossibile mantenere le distanze normative per i gasdotti, finestre e altri oggetti. Dovrebbe essere avvertito che un tale sistema richiederà grandi investimenti finanziari.
- La distanza minima da terra all'uscita del camino (se installata al primo piano) è di 1-1,5 m, inoltre il camino deve trovarsi sopra il focolare di 1,5 m.

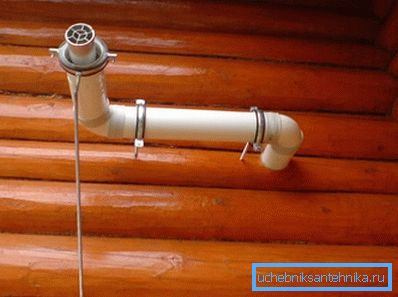

- L'installazione del camino può essere eseguita utilizzando non più di 2 ginocchia girevoli.
- La distanza dalla finestra deve essere di almeno 600 mm (in tutte le direzioni e piani), fino ai tubi del gas: più della metà del diametro del camino.
Ci sono anche altri requisiti specifici che solo uno specialista può capire, specialmente le molte sfumature quando si montano i collettori di condensa e i dispositivi di revisione. Raccomandiamo di garantire il funzionamento sicuro e affidabile delle apparecchiature di riscaldamento a gas per affidare la sua installazione a squadre professionali.
conclusione
Il riscaldamento autonomo consente di regolare autonomamente il consumo di gas e di fornire un appartamento o una casa con calore di alta qualità.
Un ruolo importante in questo è giocato dal camino coassiale, grazie al quale è stata realizzata la creazione di sistemi, i prodotti della combustione da cui sono stati estratti attraverso il muro di supporto dell'edificio. Il lavoro con le apparecchiature a gas è considerato pericoloso, quindi affidati alle loro prestazioni per i professionisti. Il video in questo articolo ti aiuterà a trovare ulteriori informazioni su questo argomento.
