Tubo dell'acqua e del gas e le sue caratteristiche

Non molto tempo fa, nella costruzione di praticamente tutti i gasdotti, sono stati utilizzati condutture per acqua e gas (VGP). Oggigiorno, la loro popolarità è leggermente diminuita, ma sono ancora ampiamente utilizzati nella costruzione di sistemi di riscaldamento, gas e acqua.

Successivamente, consideriamo le caratteristiche di questi tubi, i loro tipi e metodi di installazione.

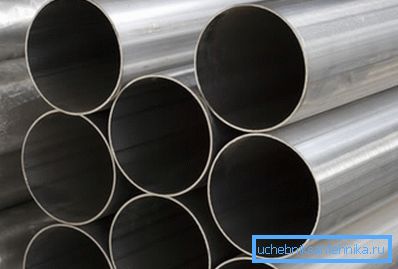

Caratteristiche del tubo AIV

La grande popolarità di questi prodotti, nonostante l'ampia gamma di tubi sul mercato, è spiegata dal fatto che l'installazione di tubazioni realizzate con altri materiali non è possibile su sezioni di percorsi aperti. Anche i tubi in polietilene possono essere utilizzati non per tutti i casi (vedere anche l'articolo Tubi per acqua e gas in acciaio - le loro caratteristiche e caratteristiche).

Inoltre, alcune condizioni tecniche definiscono requisiti stringenti per i gasdotti, in conseguenza dei quali non è possibile utilizzare tubi di plastica per la loro installazione, indipendentemente dalle loro prestazioni. Pertanto, non c'è dubbio che per lungo tempo questi tubi rimarranno rilevanti.

Tra i loro principali vantaggi ci sono i seguenti punti:

• Basso costo sufficiente;
• La possibilità di materiale di saldatura;
• La possibilità di piegare;
• Alta resistenza;
• Resistenza alla distorsione del calore;
• Resistenza a forti scosse idrauliche;
• Durevolezza.

Va notato che tutte queste caratteristiche dei tubi dell'acqua e del gas sono caratteristiche della loro intera gamma.

Fai attenzione! La durata della condotta dipende dalle condizioni operative e dal fluido trasportato.

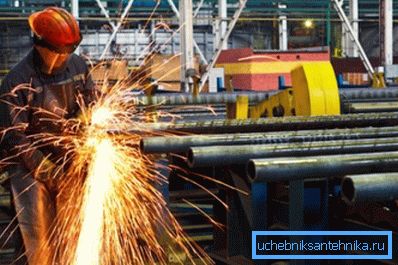

Tecnologia di produzione

I tubi VGP sono realizzati in acciaio al carbonio.

La tecnologia di produzione è la seguente:

• I primi blanks preparati per il prodotto - strisce.
• Quindi sono modellati, con il risultato che gli spazi vuoti assumono la forma appropriata.
• Quindi, fai una cucitura usando la saldatura elettrica. Dopo di ciò, il tubo può essere considerato finito.

La qualità standard di questi prodotti è regolata da GOST 3262-75. Va notato che una radiografia radiografica è una procedura di controllo qualità obbligatoria. Ciò è dovuto al fatto che la linea di giunzione è il sito di maggior rischio.

caratteristiche

Senza entrare in tutti i tipi di sfumature che il consumatore medio di solito non richiede, considerare le caratteristiche operative di base di questi prodotti, la cui conoscenza può essere utile per lavorare con loro.

Ad esempio, se è necessario eseguire una riparazione non in scala di un sistema di approvvigionamento idrico o di un sistema di riscaldamento, si dovrebbe sapere quale tipo di tubi dovrebbe essere preferito.

Le caratteristiche tecniche del tubo del gas e del gas secondo GOST 3262 75 includono:

• diametro;
• Pass condizionale;
• Spessore della parete e alcuni altri parametri.

Classificazione della pipa AIV

La gamma di condutture dell'acqua e del gas determina anche GOST 3262-75, secondo cui i prodotti differiscono principalmente in:

• Acciaio zincato;
• Acciaio non zincato (nero).

Lo zinco impedisce lo sviluppo di corrosione. Di conseguenza, la durata dei prodotti zincati può essere più elevata.

Inoltre, in base al grado di preparazione, i tubi possono essere:

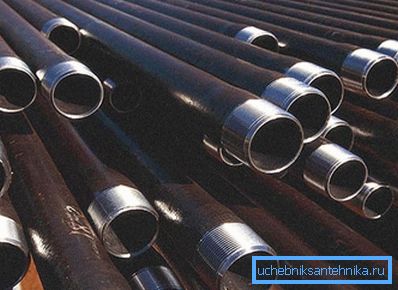

• Con tagli filettati alle due estremità;
• Senza filo

Fai attenzione! Sul produttore del tubo può essere applicato filo corto o lungo. I tubi filettati zincati possono anche essere dotati di giunti.

A seconda dello spessore della parete, il tubo VGP nero è suddiviso nei seguenti tipi:

• Rinforzato - spessore della parete da 2,5 a 5,5 mm.
• Spessore della parete leggero: da 1,8 a 4 mm.
• Ordinario - spessore della parete nell'intervallo 2 - 4,5 mm.

I tubi luminosi possono funzionare con una pressione idraulica di circa 25 kgf / cm2, mentre quelli con rinforzo possono sopportare 32 kgf / cm2.

Gruppi di precisione

Esistono due gruppi di precisione per questo prodotto:

Fai attenzione! Quando si contrassegnano i prodotti considerati non si indica il diametro esterno. Questo parametro è sostituito dal passaggio condizionale, che rimane invariato, indipendentemente dallo spessore della parete. Il passaggio condizionale (DU) e lo spessore delle pareti sono regolati da GOST.

normalizzazione

I tubi VGP sono generalmente fabbricati da produttori delle seguenti lunghezze:

• 4-12 metri;
• Misurato più lunghezze;
• Lunghezza non misurata (situata all'interno del misurato).

La deviazione massima in termini di lunghezza e peso non deve superare più dell'otto per cento. Devo dire che il prezzo dei prodotti non dipende dalla sua lunghezza, ma dal peso. Di conseguenza, maggiore è il diametro e lo spessore delle pareti, maggiore è il suo costo.

Fai attenzione! Il peso del tubo zincato differisce dal peso dei prodotti ordinari del 3% in maniera significativa.

Il peso del gasdotto secondo GOST 3262 75 viene calcolato tenendo conto della densità di acciaio di 7,85 g / cm3. Il peso massimo per metro lineare (spessore della parete 5,5 mm e diametro 165 mm) è 21,63 kg. Il peso minimo per metro lineare è di 370 g (il diametro del prodotto è di 10 mm e lo spessore della parete è di 1,8 mm).

Caratteristiche di installazione

L'installazione di condotte utilizzando questo materiale può essere effettuata in due modi:

• Metodo filettato usando accoppiamenti;
• Tramite saldatura elettrica.

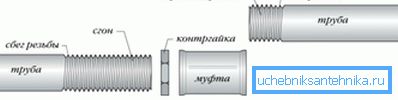

Le istruzioni di installazione nel primo caso hanno questo aspetto:

• Innanzitutto, il controdado deve essere avvitato sulla barra filettata.
• Quindi la filettatura deve essere lubrificata con un sigillante o uno stoppino avvolto, pre-impregnato con un sigillante. Per l'installazione della pipeline, è possibile impregnare il rimorchio con grasso.
• Quindi il filo dovrebbe essere avvitato nella manica.
• Il collegamento filettato delle parti deve essere fissato con un controdado, che deve essere serrato prima del contatto stretto con il giunto.

Per quanto riguarda l'installazione saldata, è necessario utilizzare tubi con estremità lisce.

Lo schema elettrico è il seguente:

• Le estremità delle parti unite si trovano su una superficie piana e premute l'una contro l'altra.
• Quindi, nell'area comune, viene eseguita la bordatura - una giuntura saldata a punti da più lati.
• Successivamente, i tubi bloccati devono essere livellati orizzontalmente. Puoi semplicemente rotolarli su una superficie piana.
• Dopo questo, la giunzione è sigillata con una cucitura solida attorno alla circonferenza.

Devo dire che per fare una tale connessione con le tue mani, se non sei un saldatore esperto, è improbabile che abbia successo. Pertanto, per riparazioni indipendenti è meglio usare la prima opzione.

conclusione

Nonostante la grande popolarità tra i consumatori di tubi in polimero, i tubi VGP rimangono molto popolari e rimarranno tali per molto tempo. Ciò è dovuto alle loro caratteristiche e ad una serie di altri vantaggi espressi sopra.

Dal video in questo articolo, puoi ottenere maggiori informazioni su questo argomento.
