Tubo di scarico: usi, requisiti normativi, alternative

Che cos'è - una fogna? Perché è necessario? Esistono documenti normativi che regolano la sua struttura? In quali casi, e in che modo puoi gestire senza il diritto di un fan? Scopriamolo.

Cos'è?

Il tubo di fogna è una sezione del sistema di fognatura che non serve per il movimento degli scarichi, ma per la ventilazione. In poche parole, il tubo collega la fogna con l'atmosfera.

Perché ne hai bisogno?

Ci sono due ragioni.

1. Come in ogni altro tubo verticale, c'è una spinta nel montante della fogna. L'aumento della pressione nella parte superiore del sistema di depurazione domestica porta naturalmente al fatto che l'aria inizia a penetrare nei salotti attraverso giunture non sigillate. Quest'aria non ha l'odore delle rose.

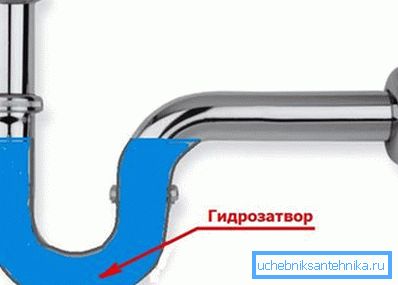

Nota: qualsiasi dispositivo sanitario è dotato di una valvola dell'acqua. Attraverso il rilascio di un lavandino o di una doccia l'aria non passerà; Tuttavia, le articolazioni del ginocchio del sifone e del pettine fognario (sistema di scarico delle acque interne) non sono sempre sigillate.

1. Quando si scarica (scarica simultanea in due bagni sul montante, drenando l'acqua da diversi bagni, ecc.) Spesso c'è una situazione in cui il riser è pieno. Prima che il flusso d'acqua crea un fronte d'aria con eccesso di pressione; quest'aria viene emessa attraverso gli audit delle fognature sotterranee di un condominio o attraverso la fogna di una fossa settica fognaria, pozzo nero, ecc. Ma dietro una massa d'acqua che si muove verso il basso, si crea un vuoto, che aspira l'acqua fuori dai sifoni, interrompendo il funzionamento dei cancelli d'acqua. Il suono di una toilette o di un lavandino da solo non dà gioia al proprietario; quando prefigura un'ondata di aromi - doppiamente spiacevoli.

Entrambi i problemi sono risolti con successo da un semplice ponticello tra il punto superiore del sistema di scarico e l'atmosfera. L'odore che ne deriva fa sì che gli odori escano dalla casa attraverso un montante di fognatura; a scarica di volute l'aria viene risucchiata attraverso di essa.

Documenti normativi

Nell'attuale documentazione normativa, la disposizione dei tubi dell'imbuto è interessata almeno due volte.

SNiP 2.04.01-85

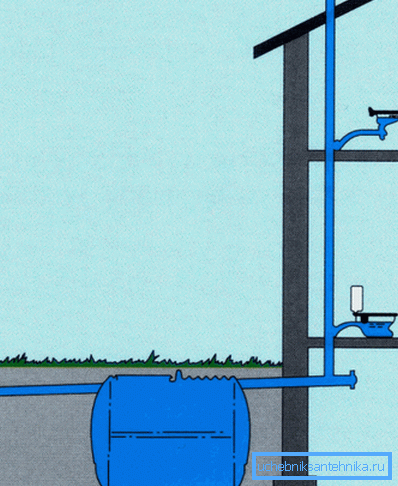

Secondo il paragrafo 17.18 di SNiP 2.04.01-85, i liquami domestici o industriali devono essere ventilati. La ventilazione è attraverso le bretelle; la loro parte di scarico è scaricata attraverso l'albero di ventilazione o attraverso il tetto. Quale dovrebbe essere l'altezza del riser?

La distanza minima tra la parte di scarico del montante e il balcone o la finestra di apertura più vicina è di 4 metri. Con ciò che l'istruzione è collegata - penso, non è necessario spiegare.

SP 40-107-2003

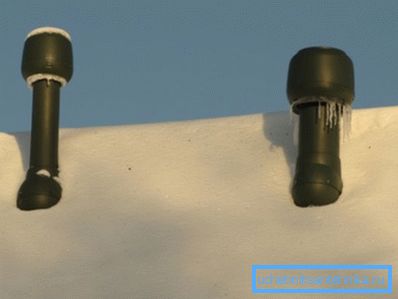

Il codice delle regole di costruzione SP 40-107-2003 nel paragrafo 4.8 specifica separatamente il caso del tetto sfruttato. Secondo lui, la parte di scarico del riser dovrebbe essere in realtà pari ad almeno tre metri; tuttavia, invece di equipaggiamento, puoi semplicemente combinare quattro o più riser all'interno di un piano tecnico o sottotetto.

Commento dell'autore: in questo caso, con una scarica di salvezza in uno o due dei riser, gli altri assolveranno davvero il ruolo di un imbuto per loro. Tuttavia, non è possibile allontanarsi dalla spinta creata nelle bretelle: la minima rottura di tenuta a qualsiasi giunto - e gli odori penetreranno nelle stanze del piano superiore.

regole

Come dovrebbero essere installati i tubi del ventilatore?

1. Le transizioni di diametro (in primo luogo - il suo abbassamento nella parte di scarico del tubo) non sono desiderabili. Quando si riduce il diametro da 110 a 50 mm, il rendimento del riser diminuisce di circa 5 volte; potrebbe non essere sufficiente per compensare il calo della pressione dell'aria.

1. Le sezioni orizzontali del tubo sono disposte con la stessa pendenza del sistema fognario - 2 cm per metro lineare. La pendenza impedirà la formazione di inceppamenti di acqua e traffico aereo.
2. Le bretelle che si aprono sulla soffitta sono una cattiva idea. La questione non riguarda solo gli odori: l'evaporazione bagnata peggiorerà l'isolamento, assorbendo l'isolamento con l'umidità e facendo marcire il sistema di truss.

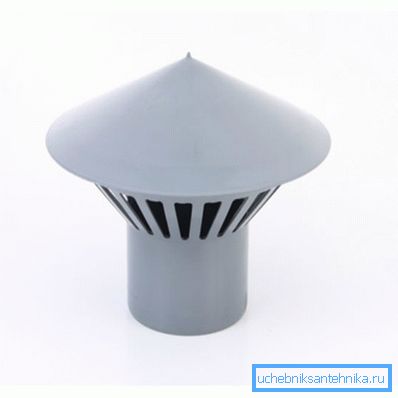

3. È meglio fornire un supporto per il ventilatore con un deflettore (ovvero un fungo o un ombrello). Grazie al deflettore, l'acqua piovana e la spazzatura non entreranno nel riser; in caso di vento, allo stesso tempo aumenta il tiraggio del tubo, rendendo così la ventilazione più efficiente. Il prezzo di un ombrello per un tubo da 110 mm è da 120 a 200 rubli.

eccezioni

È possibile fare a meno della ventilazione del sistema fognario?

Ecco i consigli standard:

• La progettazione e la costruzione di case senza imbuti è consentita solo se si tratta di una struttura a uno o due piani.
• Allo stesso tempo in casa dovrebbe essere non più di un bagno e un bagno.

Ed ecco un elenco di casi in cui anche con un basso numero di piani, sono necessari i tubi del ventilatore.

• Se il bagno e il bagno sono separati su piani diversi.
• Se il sistema fognario viene posato con un tubo con un diametro inferiore a 100 millimetri (per essere onesti, per collegare una toilette a questo tubo, è necessario avere seri cambiamenti di sviluppo).
• Se la casa è costruita piscina.

• Se l'impianto di trattamento delle acque reflue locale utilizzato per lo smaltimento dei rifiuti è ermetico (un tipico esempio sono le stazioni di pulizia profonda biologica).

Caso speciale

I residenti dei piani superiori spesso smantellano completamente il montante della fogna sopra il tee. A rigor di termini, ciò non può essere fatto: qualsiasi cambiamento nella configurazione delle comunicazioni di ingegneria dovrebbe avvenire con la benedizione dei lavoratori delle abitazioni e dei servizi pubblici, che, naturalmente, non daranno mai. Tuttavia, resta il fatto: la riparazione nella toilette è talvolta accompagnata dalla rimozione del non utilizzato, dal punto di vista del proprietario dell'appartamento, del tubo.

Cosa fare se questa operazione ha già portato a risultati abbastanza prevedibili - un odore stabile di liquami in tutti gli appartamenti dei piani superiori lungo il riser?

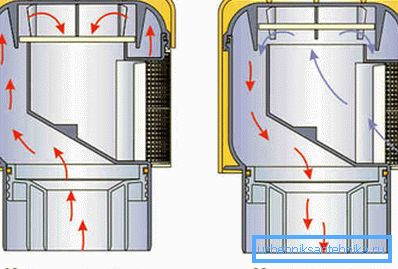

La soluzione più semplice al problema è una valvola di scarico della fogna. Cos'è? Le soluzioni costruttive possono essere diverse, quindi descriviamo non il meccanismo di lavoro, ma la funzionalità del dispositivo.

In breve, è un dispositivo che lascia aria solo in una direzione. In modalità normale, nella parte superiore del riser a causa della sovrapressione è presente; tuttavia, la valvola di scarico non consente all'aria satura di odori e umidità di entrare nella stanza. Il vuoto creato nel riser con una scarica a salve farà sì che la valvola si apra e aspiri aria.

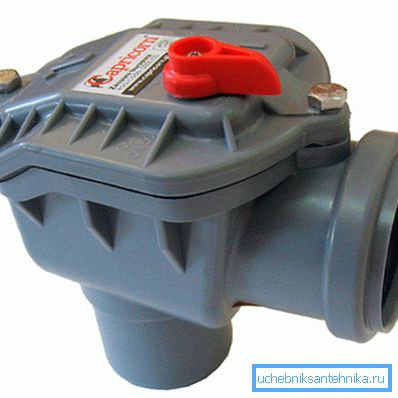

È utile: le valvole della valvola (vuoto) sono prodotte in due dimensioni: 110 e 50 mm. Questi ultimi vengono utilizzati per i singoli dispositivi e per i tubi di scarico della cucina in alcune case di vecchi progetti.

Nota: una valvola del vuoto non è una panacea. Gli odori negli appartamenti sul montante non saranno solo con la completa sigillatura dell'intera connessione. Quindi, tutte le connessioni di sifoni e cinturini con tubi sono necessariamente fornite di polsini.

Consigli

L'autore, sulla base della sua esperienza, si permetterà di aggiungere alcuni commenti alle raccomandazioni standard.

La casa con due bagni e bagni - un bagno per ogni piano - ha funzionato perfettamente per un anno senza presa del ventilatore. Gli odori non sono stati osservati. Risciacquo rigorosamente sincrono a due scodelle per toilette: un evento poco frequente; Vasca da bagno o doccia con griglie di scarico moderne con una capacità abbastanza piccola, più acque reflue non traboccherà.

Quando si progetta la posizione della presa del ventilatore, è necessario prendere in considerazione la direzione del vento prevalente. Gli odori possono estendersi fino a una distanza superiore a 4 metri prescritti in SNiP 2.04.01-85.

Non si dovrebbe fare la parte di scarico del riser è significativamente più lungo di quanto richiesto dai documenti normativi.

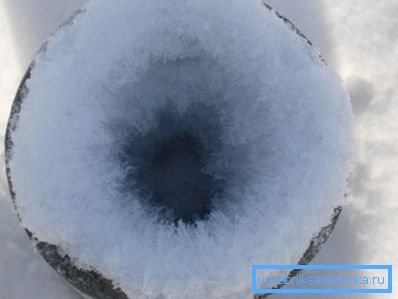

Più lungo è il tubo, meno è probabile che sia riscaldato per tutta la lunghezza dell'aria umida e calda che sale dalla casa. E sulle pareti fredde, inevitabilmente congelerà il ghiaccio, riducendo gradualmente la distanza a zero. Nei condomini, una parte significativa delle denunce invernali dei residenti è proprio l'odore delle fogne che è apparso a causa degli ingorghi del ghiaccio.

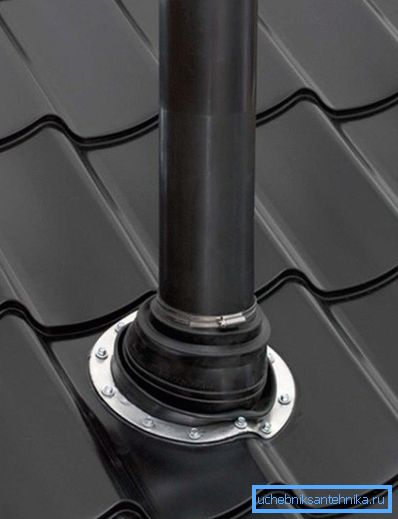

In una casa privata, quando si installano i sistemi fognari con le proprie mani, una presa del ventilatore può essere rilasciata non solo attraverso il tetto, ma anche attraverso uno qualsiasi dei timpani. Ciò semplificherà notevolmente la sua impermeabilità.

conclusione

Speriamo che le nostre raccomandazioni aiuteranno il lettore a progettare o aggiornare il proprio sistema di fognatura a casa. Come sempre, il video in questo articolo contiene materiali tematici aggiuntivi. Buona fortuna!
