Tubo elettrosaldato: parametri tecnici e portata

06-06-2018
Tubi

Con lo sviluppo della scienza della saldatura, la tecnologia della saldatura dei metalli ha raggiunto un nuovo livello. I tubi elettrosaldati sono diventati molto meno delle versioni laminate a caldo o senza saldatura. Ma la produzione saldata richiede meno energia, quindi il prezzo dei prodotti realizzati con la saldatura elettrica è molto più basso.

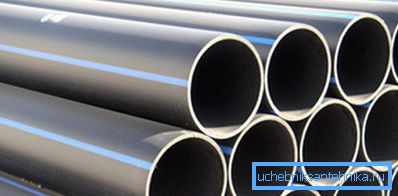

Foto di tubi elettrici.

La gamma di tubi elettrosaldati non è limitata solo a una forma cilindrica, non vi è una direzione non meno capiente di produzione di vari tipi di strutture di profilo. I tubi prodotti con l'ausilio della saldatura elettrica sono prodotti sia con acciai al carbonio tradizionali che con leghe in lega. L'acciaio inossidabile non è meno diffuso nella produzione.

Dove è applicabile questo materiale

  • Grazie ad una ragionevole combinazione di prezzo e qualità, i prodotti elettrosaldati ci circondano ovunque. Costituiscono la base di tutti i sistemi di acqua e gas esistenti al momento. Inoltre, quasi tutti gli elettrodomestici, che vanno dall'aspirapolvere a un simulatore sportivo, anche un'auto devono avere tubi elettrosaldati nel suo design.
  • Un posto speciale nella produzione è occupato da strutture metalliche elettrosaldate progettate per esigenze costruttive.. Insieme al cemento armato tradizionale, nessuna costruzione moderna seria può fare a meno di tubi saldati quadrati e rettangolari. Spesso formano la base della cornice di qualsiasi moderno grattacielo.
  • Tutti i padiglioni moderni e le varie sale espositive sono fatti di tali strutture.. Nei mercati urbani, qualsiasi tenda o stallo commerciale si basa proprio su telai saldati leggeri. Nessuna serra moderna al cottage è concepibile senza una struttura robusta fatta di strutture metalliche saldate profilate.
  • Ognuno di noi sedeva a una scrivania a scuola, a un tavolo da ufficio o su sedie in un caffè della città, attualmente i telai di tutti questi mobili sono fatti di strutture leggere cave saldate.

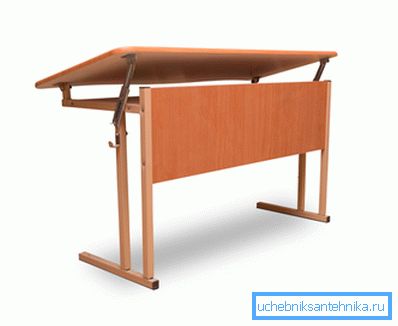

Disegni saldati per mobili.

Quali sono i tipi di prodotti

L'intero vasto oceano di questo prodotto è regolato da GOST per tubi elettrosaldati. Per ogni settore e area sono stati sviluppati i propri documenti normativi, ma la maggior parte delle aree esistenti si concentra sulle caratteristiche tecniche dei tubi saldati elettrici secondo GOST 10704 91.

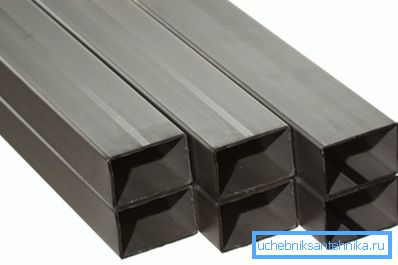

La gamma di prodotti saldati.

Varietà di cucitura

Anche le strutture collegate con la saldatura elettrica non sono tutte uguali, gli esperti condividono due tecnologie di giunzione comuni, questi sono prodotti con giunzioni diritte e a vite (leggi anche l'articolo Tubi longitudinali elettrosaldati in acciaio - tipi e caratteristiche).

Il processo tecnologico in cui viene utilizzata una linea retta o parallela è più conveniente. Questo tipo di composto in termini di costi di produzione e organizzazione del processo di produzione è molto più economico dei suoi concorrenti.

È causato dal fatto che la connessione viene eseguita parallelamente all'asse della struttura in una riga. Ma i dati tecnici di tali tubi non consentono il funzionamento ad alta pressione interna e alte temperature, pertanto sono ampiamente utilizzati nelle tecnologie di costruzione e nella produzione di telai.

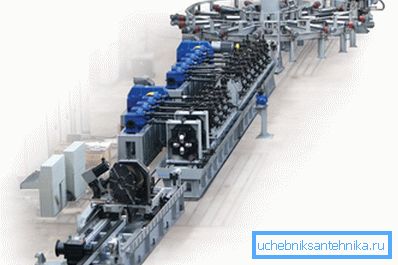

Linea retta

La saldatura a spirale oa spirale dei giunti è molto meglio, in particolare viene utilizzata nella produzione di prodotti a pareti spesse di grande diametro. La maggior parte dei gasdotti e delle condotte idriche sono dotati proprio di tali tubi. Allo stesso tempo, il giunto viene cucito insieme, poiché l'elettrodo di saldatura si muove lungo un complesso percorso a spirale.

Va anche notato che tali strutture possono essere formate mediante formatura a caldo ea freddo. La formatura a freddo è più comune, poiché le strutture a pareti sottili sono prodotte con questo metodo, di conseguenza, il peso del tubo elettrosaldato è molto inferiore.

Le attrezzature tecnologiche per la fabbricazione di prodotti di formatura a caldo richiedono ampie aree e un consumo energetico significativo. In questo modo vengono realizzati tubi volumetrici di grande diametro con pareti spesse.

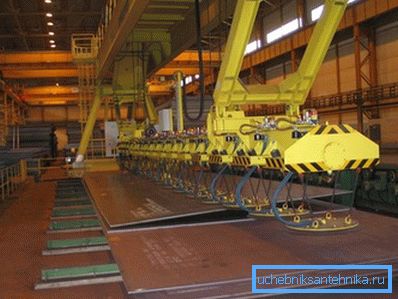

Mulino per la produzione di tubi.

Importante: la tecnologia di produzione di acqua e gas prodotti, abbreviato VGP, non è molto diversa da quella elettrica. La differenza formale tra un tubo VGP e un tubo elettrosaldato è che viene utilizzato per l'installazione di comunicazioni interne. E le strutture elettrosaldate sono comuni sulle condutture principali dell'acqua e del gas.

Prodotti in acciaio inossidabile

L'acciaio inossidabile in generale e le tubazioni prodotte in particolare, hanno caratteristiche prestazionali uniche. Questi prodotti sono realizzati esclusivamente con il metodo di formatura a caldo. È causato dal fatto che l'acciaio inossidabile e gli acciai legati appartengono a materiali ad alta resistenza, senza preriscaldamento, non saranno in grado di piegare qualitativamente.

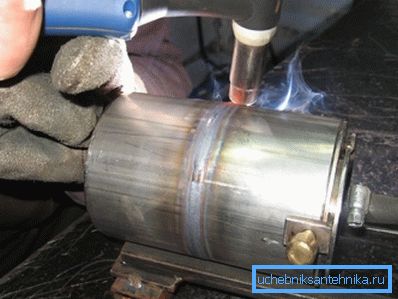

Argon che salda le tue mani.

Anche la tecnologia di saldatura di questo materiale è diversa da quella tradizionale. Tutti questi metalli sono bolliti con la saldatura ad argon. In condizioni di produzione, la lastra è collegata in camere speciali riempite con gas inerte, che garantisce un'elevata qualità della giunzione.

La formatura a caldo, seguita da rodaggio e pulizia, consente di produrre tubi di alta qualità che non sono visivamente distinguibili da quelli laminati a tinta unita.

Suggerimento: se esiste un manuale per la saldatura di metalli ferrosi con le proprie mani e in presenza di una saldatrice, l'operazione è abbastanza accessibile in condizioni artigianali. Ma per padroneggiare la saldatura ad argon dell'acciaio inossidabile senza un mentore intelligente e attrezzature speciali, fallirai.

I metalli legati e l'acciaio inossidabile sono classificati in base a documenti normativi separati. Tradizionalmente utilizzato è GOST 9941 81 per tubi in acciaio elettrosaldato, in base al quale la certificazione del prodotto viene effettuata praticamente su tutto il territorio dell'ex sindacato.

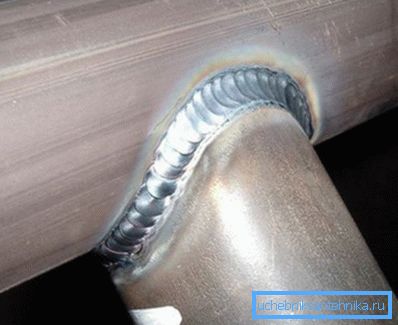

Saldare la saldatura su acciaio inossidabile.

Importante: insieme al documento normativo di cui sopra, esiste anche GOST 9940 81 per tubi in acciaio elettrosaldato. Questo standard regola la qualità dei disegni senza cuciture. La cucitura in essi "rotola" sui laminatoi a caldo e non è visivamente visibile.

Qualche parola sul peso

Dati come il peso di un tubo saldato elettricamente sono importanti per l'acquisto e il trasporto di questo prodotto. Inoltre, la maggior parte delle organizzazioni specializzate nella vendita di questo prodotto lo rilasciano a peso.

In qualsiasi documento, è indicato il peso di 1 metro di tubo per elettrofusione. Questo valore numerico consente in breve tempo di calcolare la massa totale dell'intera partita di merci o il carico sulle strutture di supporto durante l'installazione.

Magazzino di prodotti finiti.

Nei documenti di accompagnamento delle merci si indicano sempre questi dati. Il peso di qualsiasi prodotto dipende dalla densità della lega da cui è costituito, dalla geometria della sezione trasversale e dallo spessore della parete.

Il modo più semplice per calcolare ora è usare programmi speciali, calcolatori online, che porteranno rapidamente al risultato. Ma se non erano a portata di mano, puoi utilizzare le tabelle di assortimento per questo prodotto, che possono essere trovate nel GOST corrispondente. Se i prodotti non sono standard, viene preso il parametro più vicino a quello desiderato.

Se la situazione è un vicolo cieco e non hai accesso né al GOST né a Internet, puoi usare le formule matematiche. Quindi, per calcolare il peso dei prodotti cilindrici, viene utilizzata la formula, dove il peso è (?) 3.14 * (D - T) * T * L * P.

Dove D è il diametro esterno (m); T è lo spessore della parete (m); L è la lunghezza (m); P è la densità della lega (kg / m?), La densità media del metallo è 7850 kg / m ?.

Per i prodotti specializzati, il volume del materiale viene calcolato utilizzando la formula V = A * B * L. Dove V è il volume (m?); A e B sono la lunghezza dei lati (m); L è la lunghezza del prodotto; moltiplicando A di conseguenza, otteniamo l'area della sezione trasversale. L'errore di calcolo ammesso è del 12%.

Il video in questo articolo fornisce materiale aggiuntivo sull'argomento.

conclusione

La gamma di tubi elettrosaldati è molto ampia, ma ricorda che ogni lotto, ea volte ogni prodotto deve avere un certificato di qualità. L'ispettore del dipartimento di controllo qualità con le proprie mani, utilizzando attrezzature speciali dovrebbe verificare la conformità con i documenti normativi e confermare la qualità dei prodotti (vedere anche l'articolo Tubi non in pressione - studiamo tutti i tipi e le loro caratteristiche).

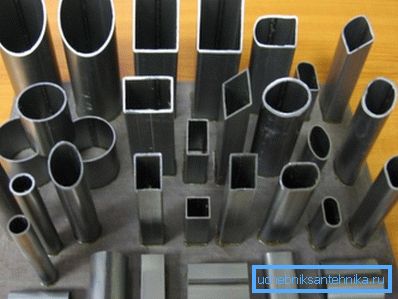

Profili di strutture saldate.
