Tubo flessibile in acciaio inossidabile: caratteristiche,
La maggior parte di noi pensa a come installare il sistema idraulico in un appartamento o in una casa privata, in modo che non occupi molto spazio e allo stesso tempo resti affidabile. In questo articolo vi diremo quali sono i tubi flessibili in acciaio inossidabile corrugato, qual è il loro scopo e quali sono le caratteristiche della loro installazione.
Caratteristiche d'uso
Qualsiasi sistema di condutture per l'acqua e il gas costruito con l'uso di tubi rigidi è una comunicazione potenzialmente inaffidabile che, se mal installata e non eseguita professionalmente, può fluire in uno dei giunti. Pertanto, l'installazione di tubi idrici rigidi ha sempre previsto la necessità di un approccio professionale all'implementazione, nell'uso di raccordi e strumenti di alta qualità.
La situazione è cambiata radicalmente quando sul mercato è apparso il tubo corrugato flessibile inossidabile. Con l'avvento di tali prodotti è cambiato sia il metodo di installazione che l'approccio alla realizzazione dell'installazione con le proprie mani.
Il vantaggio principale dei tubi flessibili, rispetto agli analoghi rigidi, è la possibilità di costruire un sistema completo con due punti di connessione, indipendentemente dal numero di curve. Allo stesso tempo, un sistema di approvvigionamento idrico rigido con due punti di connessione è, nella maggior parte dei casi, un tubo rettilineo.
Vantaggi principali
Tra i principali vantaggi dei tubi corrugati in acciaio inossidabile, notiamo le seguenti proprietà:
- la possibilità di modificare la configurazione del sistema durante il funzionamento, cosa è impossibile sulle condutture rigide;
- la piegatura di tubi in acciaio inossidabile a pareti sottili è eseguita a mano senza l'uso di attrezzature specializzate per la piegatura;
- semplicità e facilità di installazione a causa del numero ridotto di elementi di connessione usati;
- prezzo ragionevole del risultato finale a causa del numero limitato di accessori utilizzati;
- la capacità di eseguire lavori di installazione idraulici inesperti;

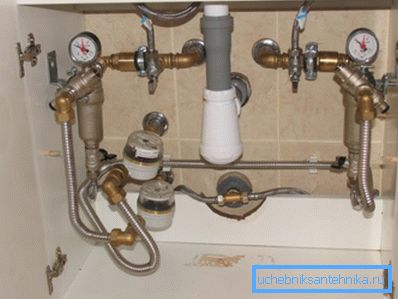

- capacità di lavorare in condizioni ristrette (ad esempio, nei lavelli della cucina);
- aspetto esteticamente accattivante del sistema finito.
Area di applicazione
Il tubo flessibile inossidabile con una superficie corrugata è stato sviluppato negli anni '80 del ventesimo ramo e da allora è stato utilizzato per la costruzione di sistemi di condutture per acqua e gas domestici.
Grazie a questi prodotti, è stato possibile costruire condutture in quelle condizioni in cui l'uso di tubi rigidi in metallo e plastica è difficile o impossibile. Inoltre, un giunto corrugato viene utilizzato nei casi in cui la perdita del mezzo trasportato è inaccettabile.
Ad esempio, la distanza da un tubo di gas rigido a una stufa oa una caldaia di riscaldamento è piccola, ma i connettori flessibili sono sempre stati utilizzati per il suo passaggio. Non molto tempo fa, per questi scopi, era stato usato un tubo per l'ossigeno che, per tutta la sua affidabilità, non aveva una durata sufficiente e dopo un certo periodo era coperto da microfessure attraverso le quali passava il gas.
La soluzione al problema della connessione sicura era l'uso di tubi corrugati in acciaio inossidabile.
Importante: i connettori ondulati di alta qualità sono appositamente certificati ed è loro consentito l'uso durante l'installazione di apparecchiature di riscaldamento o stufe da cucina con gas naturale.

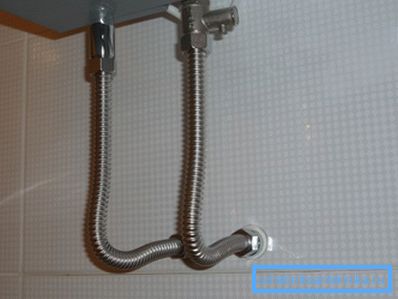

Un altro campo di applicazione in cui vengono utilizzati tubi dell'acqua flessibili in acciaio inossidabile è il montaggio mobile.
Ad esempio, il trasporto dell'acqua dal miscelatore all'annaffiatoio nella doccia o nel bagno viene effettuato su un tubo corrugato in acciaio inossidabile. Secondo le statistiche, la tenuta di una tale connessione di tubi con movimento regolare del soffione è mantenuta per almeno 5 anni, il che è un buon affare.
Specifiche di produzione
L'istruzione per la produzione di tubi metallici ondulati prevede l'uso di acciaio inossidabile AISI a basso tenore di carbonio (SUS) 304. Questa lega contiene nichel 8% e cromo 18% del volume totale del materiale.
Una tale composizione di componenti fornisce resistenza a lungo termine della lega ai processi corrosivi e alle sollecitazioni meccaniche dovute all'aumento delle proprietà di resistenza.
Il processo di produzione è il seguente:
- la lamiera di acciaio inossidabile viene tagliata in nastri della dimensione appropriata;
- la sezione trasversale del nastro è data da una forma semicircolare;
- una corrugazione è formata da un nastro metallico con un profilo dato;
- i giunti vengono bolliti mediante saldatura automatica TIG;
- viene eseguito il controllo laser dell'integrità della cucitura;
- viene eseguito un trattamento termico a breve termine (fino a +1150 ° C) di corrugazioni per fornire ulteriore flessibilità;
- i raccordi terminali sono attaccati;
- un test finale viene eseguito su un banco di prova con un liquido sotto pressione.

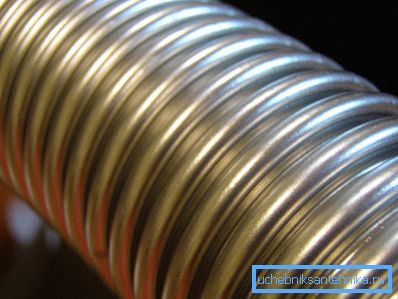

A seconda della modifica e della marca del produttore, la distanza tra gli anelli centrali e il loro spessore può variare entro i limiti tecnologici indicati in GOST 10705 e 15763.

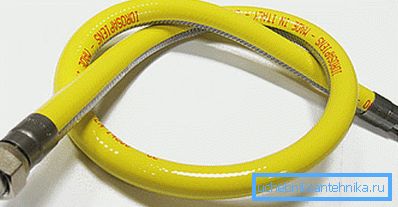

Importante: i prodotti destinati all'alimentazione di gas su metallo sono coperti con isolamento polimerico per formare un composto dielettrico completo. Se, quando si sceglie un tubo di alimentazione del gas, si è acquistato un prodotto di dimensioni più piccole e si prevede di costruire un ulteriore pezzo di tubo, la connessione dei raccordi deve essere isolata con nastro adesivo.
Parametri dei prodotti finiti
La maggior parte dei produttori di tubi corrugati in acciaio fornisce i prodotti sul mercato con i seguenti parametri:
- spessore della parete da 0,25 a 0,3 mm;
- raggio minimo di curvatura di almeno 30 mm;
- pressione di esercizio fino a 65 bar;
- pressione massima a breve termine fino a 200 bar;
- temperatura massima di funzionamento fino a +100? С.

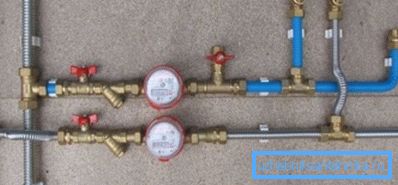

Caratteristiche del lavoro di installazione
Le istruzioni di installazione che utilizzano speciali tubi corrugati non implicano l'uso di attrezzature speciali, come pinze a crimpare o saldatrici.
Per fare una tale connessione con le tue mani, avrai bisogno di una chiave inglese di dimensioni adeguate. Se non ci sono tasti con le dimensioni desiderate, puoi usare una chiave inglese.

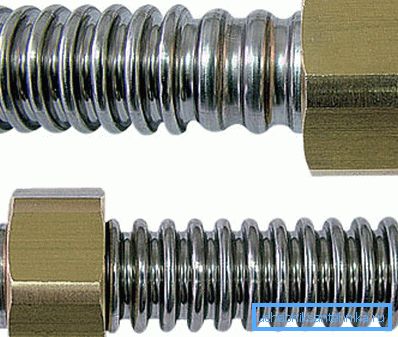

Le estremità del tubo sono dotate di speciali raccordi in ottone, il più delle volte sotto forma di un dado con filettatura interna (femmina). L'interno del raccordo è dotato di una filettatura e di un O-ring in gomma. Di conseguenza, l'uso di rimorchio o fum-tape non è obbligatorio.
L'installazione consiste nell'avvitare un dado a cappello sull'estremità di un tubo rigido con una filettatura esterna. Il raccordo è serrato fino in fondo, ma senza eccessiva forza, che può portare a danneggiare l'anello di tenuta. Dopo aver fissato uno dei raccordi, il tubo viene deformato manualmente per ottenere la configurazione desiderata, dopodiché viene avvitato il secondo raccordo. (Vedi anche l'articolo Pipe crimping: features.)
Importante: il tubo corrugato in acciaio inossidabile flessibile per acqua o gas è realizzato in segmenti con una lunghezza fissa. Pertanto, è sempre preferibile scegliere un segmento con un piccolo surplus piuttosto che costruire un tubo corto con un pezzo aggiuntivo durante il lavoro di installazione.
conclusione
Quindi, abbiamo considerato le principali caratteristiche inerenti ai tubi corrugati in acciaio inossidabile. È tempo di decidere sulla scelta della taglia desiderata e acquistare il prodotto necessario per eseguire una particolare installazione.
Ci sono domande che richiedono un chiarimento? In questo caso, guarda il video in questo articolo.
