Tubo idraulico in ghisa secondo gost 9583 75: requisiti

I tubi in ghisa, di norma, sono costantemente associati alle acque reflue. Pochi sanno che sono stati massicciamente utilizzati per la posa di linee di approvvigionamento idrico per più di due secoli. In questo materiale studieremo le caratteristiche delle tubature dell'acqua in ghisa, i requisiti di GOST per loro, i metodi applicabili di installazione e riparazione.

Ghisa o acciaio

Coloro che erano nel seminterrato di Peterhof, hanno certamente attirato l'attenzione sulle enormi tubature che forniscono acqua alle sue famose fontane. Questo è uno dei più antichi oleodotti funzionanti prima della nostra epoca. È stato costruito per secoli; allo stesso tempo, i costruttori della residenza reale, francamente, non consideravano particolarmente i costi.

Nella seconda metà del secolo scorso, la convenienza economica venne alla ribalta. Infatti, perché costruire un sistema di approvvigionamento idrico con una risorsa di mezzo secolo se, dopo 40 anni, l'area della città si espanderà e ricostruirà con la posa di nuove autostrade?

Fu allora che la rete idrica principale in acciaio divenne diffusa - relativamente economica e, soprattutto, molto più tecnologica in termini di installazione.

Suggerimento: la saldatura elettrica e l'impermeabilizzazione esterna con bitume vengono eseguite molto più rapidamente rispetto alla goffratura manuale con il riempimento della presa.

Le conseguenze del risparmio sono abbastanza prevedibili e si sentono ancora:

• La risorsa di un tubo posato nel terreno, nonostante le misure di impermeabilizzazione, raramente supera i 30-40 anni. Dopo questo tempo, numerose fistole in esso rendono inaccettabile la perdita di acqua potabile.

Curiosamente: secondo le stime delle autorità locali, a Sebastopoli, la città in cui vive l'autore, a causa del deterioramento della rete idrica, il 40% dell'acqua viene perso.

• Non solo: il tubo d'acciaio è attivamente ricoperto da depositi di calcare e ruggine all'interno. Per un paio di decenni, il gioco può essere ridotto di 3-4 volte con un corrispondente calo di pressione e manovrabilità.

E che aspetto ha la ghisa su questo sfondo opaco?

• Con un'eccellente impermeabilizzazione esterna di qualità, la durata effettiva del tubo posato nel terreno non è inferiore a un secolo.
• Il gasdotto praticamente non cresce dall'interno.

L'unico problema di un impianto idraulico in ghisa è una grande sensibilità al movimento del terreno: dove il tubo di acciaio è leggermente deformato, la ghisa esploderà.

standard

L'attuale standard per le tubature dell'acqua in ghisa grigia fu introdotto nel 1977; le ultime modifiche sono state apportate al testo abbastanza recentemente, nel 2011. Quindi, quali dovrebbero essere i tubi in ghisa per l'approvvigionamento idrico in conformità con GOST 9583-95?

dimensioni

Lo standard fornisce tubi per l'acqua in ghisa di tre classi per lo spessore delle pareti - LA, A e B.

La massa del misuratore di corsa del tubo varia da 11,3 kg (65 mm, classe LA) a 627 kg (1000 mm, classe B). Lo standard prevede la produzione di tubi a campana di lunghezza misurata (2; 3; 4; 5; 6; 7; 8; 9 e 10 metri) e lunghezza non misurata da 2 a 10,5 m.

requisiti

La transizione del cilindro nella presa può essere fatta con una pendenza o sotto forma di una sporgenza.

Le dimensioni dei tubi in ghisa per l'approvvigionamento idrico possono differire dal nominale entro i seguenti limiti:

• La lunghezza del tubo di misurazione è + -20.
• Spessore della parete - -1 + 0,5.
• Diametro esterno (fino a 300 mm) - + - (4,5 + 0,0015 D).
• Diametro esterno (oltre 300 mm) - + (4,0 + 0,0015 D) - (5,0 + -0,0015 D).
• Il diametro interno nella presa è + (2,5 + 0,002 D) - (1,5 + 0,002 D).

Nota: per D, quando si calcolano le tolleranze, viene preso il diametro nominale.

L'ovalizzazione non può dedurre un tubo per deviazioni normalizzate dalle dimensioni nominali.La deviazione della massa reale di un tubo da quella calcolata non può superare il cinque percento. I tubi sono sottoposti a test di pressione idraulica, determinati dalla loro classe e dalla loro dimensione nominale.

Nota: la pressione di esercizio nella rete idrica di solito non supera le 3-4 atmosfere. Fino a 8-10 kgf / cm2 può aumentare solo dopo il pompaggio, all'interno del sistema di ingegneria di una casa o di un piccolo microdistretto.

Il lato frontale del tubo opposto alla campana deve essere tagliato perpendicolarmente al suo asse con una deviazione non superiore a 0,5 gradi.

Dentro e fuori il prodotto è coperto con un materiale protettivo non tossico. In questo caso, il rivestimento non deve interferire con la sigillatura del giunto di testa, staccarsi e ammorbidirsi a temperature fino a +60 C.

Importante: su richiesta del cliente, elementi della condotta possono essere forniti senza rivestimento.

Installazione e riparazione

Come silenziare tubature idrauliche durante l'installazione? Le prese sono incrinate e scheggiate?

La fase principale della sigillatura della presa del tubo è la sua sigillatura con una cabina oliata con fibra organica. L'imbragatura si incastra nel punto più stretto possibile nella giunzione a campana centrale, dopodiché viene ulteriormente compattata a mano con l'aiuto di un inseguitore e di un martello.

Piccolo sigillo: la cabina deve essere protetta da biodegradazione, danni meccanici e altre avversità.

Come è fatto?

• Marchio di cemento convenzionale 400. Miscela di acqua e cemento, preparata in un rapporto di 1: 9, il più strettamente possibile intasa la presa e viene compattato per stampaggio fino a quando non inizia a rimbalzare sul tappo di cemento. Quindi la presa viene avvolta con stracci bagnati per un massimo di un giorno.

• Miscela di cemento amianto, preparato in un rapporto di 1: 2, seguito dall'aggiunta del 10 - 12 percento in volume di acqua. È compattato come il cemento; Le fibre di amianto prevengono le fessurazioni.

Importante: con lo stesso successo è possibile utilizzare fibra di vetro tritata in fibra.

• Cemento in espansione. A differenza del solito, non richiede compattazione.
• Fusione di zolfo con aggiunta di 10 - 15% di caolino macinato. Per ovvi motivi, puoi versare solo una presa verticale o inclinata; Di norma, il gruppo grigio è sigillato in fabbrica.
• Piombo fuso.
• Infine, il piombo può essere usato per stampare sopra i cavalieri.. Una sottile barra di metallo morbido riempie strettamente la scanalatura, proteggendo in modo affidabile la fibra organica.

Importante: il piombo e i suoi composti sono tossici. Anche le fibre e le fibre di amianto non sono così utili per gli organi respiratori. Quindi, l'ovvia istruzione: quando si fa il lavoro pertinente con le proprie mani, non bisogna dimenticare l'equipaggiamento protettivo personale.

La riparazione delle condutture dell'acqua in ghisa è possibile solo con incrinature trasversali o longitudinali minori lontane dalla presa: in questo caso, sulla sezione della tubazione è sovrapposto un morsetto in ghisa o acciaio con una guarnizione in gomma. In altri casi (prese scheggiate, fessure longitudinali di notevole lunghezza) la sezione della tubazione viene sostituita.

alternative

ghisa sferoidale

Primo conoscente

Sotto questa riduzione si trova la cosiddetta ghisa nodulare ad alta resistenza.

Per spiegare il significato del termine, è necessario approfondire brevemente la natura selvaggia.

• Tutte le principali differenze di ghisa dall'acciaio - fragilità, bassa duttilità e alta resistenza alla corrosione - sono determinate dalla presenza in esso di una delle forme di carbonio - grafite.

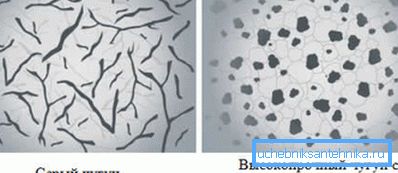

• La grafite normale ha la forma di scale piatte in miniatura. Tuttavia, quando la ricristallizzazione si verifica quando alcuni additivi vengono introdotti nel ferro grigio fuso (in particolare, il magnesio e i suoi composti), cambia la sua forma in sferica.
• Allo stesso tempo, le proprietà fisiche del metallo cambiano in modo significativo: acquisisce viscosità, plasticità e resistenza ai carichi di urto, pur mantenendo la resistenza alla corrosione.

Ciò che è particolarmente bello è che il prezzo di una tonnellata di materiale cambia leggermente durante la trasformazione. La percentuale totale di additivi che provocano la ricristallizzazione del carbonio non supera lo 0,08% in peso di ghisa.

Le condutture dell'acqua del tubo ad alta frequenza del gruppo di ferro ad alta frequenza sono attualmente l'alternativa principale alla ghisa grigia.

• Resistenza a compressione e flessione, sono superiori alla ghisa, per non parlare di tutti i tipi di tubi in polimero. Di conseguenza, i tubi delle condutture dell'acqua VCHSH possono essere posati sotto autostrade trafficate e su terreni instabili. Hanno tutte le qualità dell'acciaio, tranne il loro tallone d'Achille - bassa resistenza alla corrosione.

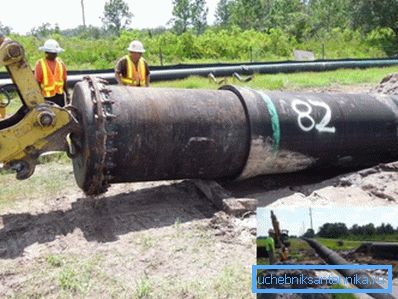

• Il problema della laboriosa e non tecnologica goffratura delle prese è completamente risolto. Invece di goffratura prese usate con guarnizioni in gomma dell'anello. Certamente, con dimensioni di tubo significative, l'assemblaggio di prese implica l'uso di macchinari pesanti; tuttavia, la massa di questi tubi non consentirà comunque l'installazione manuale della pipeline.

Fai attenzione! L'uso di guarnizioni in gomma consente una leggera deformazione della connessione della presa (modifica della posizione relativa dei tubi) senza compromettere la tenuta.

Documentazione normativa

La produzione di condotte di pressione da VChGH è regolata da uno standard separato - GOST R ISO 2531-2008.

Evidenzia i suoi punti chiave.

1. Secondo il documento, tubi e raccordi possono avere dimensioni nominali da 40 a 2.600 millimetri, il che consente l'uso di ghiandole da masticare per creare autostrade che alimentano intere città.
2. La composizione del metallo, secondo GOST, non dovrebbe avere un effetto dannoso sulla composizione dell'acqua.
3. La lunghezza dei tubi è regolata dallo standard in base al loro diametro nominale:

La massima curvatura consentita non supera lo 0,125% della lunghezza del tubo.

Come rivestimento esterno della pipeline, a seconda delle condizioni operative, può essere utilizzato:

• Metallo in zinco
• Vernice di zinco (polvere di zinco in un legante polimerico).
• Polietilene.
• Poliuretano.
• Fibrocemento.
• Nastro polimerico adesivo.
• Resina epossidica.
• Mastice bituminoso o vernice.

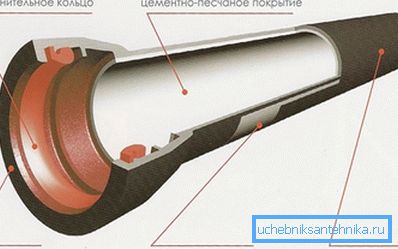

Per la protezione interna di tubi e raccordi è consentito l'uso di:

• Malte di cemento (cemento Portland, cemento di scorie Portland e cemento ad alto tenore di allumina).
• Polietilene.
• Poliuretano.
• Resina epossidica.
• Vernice bituminosa (mastice).

La marcatura degli elementi della condotta dovrebbe indicare:

• Produttore (nome o marchio).
• Anno di produzione
• Riferimento al materiale (VChGH).
• Dimensione nominale
• Lo standard con cui viene prodotto il prodotto.

polietilene

I tubi a pressione in polietilene sono oggi l'alternativa principale agli impianti idraulici in ghisa.

Una conoscenza approfondita con loro è chiaramente oltre lo scopo del nostro materiale, quindi presteremo attenzione solo alle loro proprietà chiave.

• La durata di vita del polietilene è stimata dai produttori come nebbiosa 50+ anni. In pratica, questo materiale può essere considerato quasi eterno.
• I depositi sulle pareti, riducendo il lume del tubo, non possono essere in linea di principio. La superficie liscia del polimero con qualità adesive estremamente basse semplicemente non consente l'ostruzione.
• Tutti i collegamenti sono realizzati mediante saldatura di testa. La forza del giunto rappresenta almeno l'80% della resistenza di un tubo solido.

L'unica lamentela per il polietilene, che consente ai tubi in ghisa di rimanere sul mercato fino ad oggi, è l'elevata plasticità e, di conseguenza, la rigidità dell'anello molto moderata. La tubazione in polietilene può essere posata su un terreno deformabile solo con la protezione di scivoli in cemento armato.

conclusione

Considereremo la nostra conoscenza delle soluzioni classiche e moderne per la posa di condotte idriche per avere successo. Come sempre, il video in questo articolo offrirà materiale aggiuntivo. Buona fortuna!
