Tubo in pollici: conversione al calcolo metrico

Per molte persone, il sistema metrico piuttosto che in pollici è più familiare e familiare. Naturalmente, non è così difficile convertire i centimetri in pollici, ma nel caso delle designazioni delle dimensioni del tubo, ci sono molte sottigliezze. Per questo motivo, molti novizi idraulici "fluttuano" apertamente quando scelgono e possono commettere un grave errore.

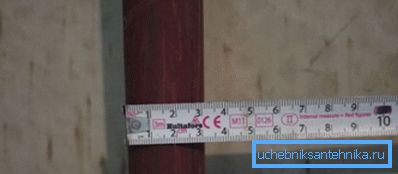

Righello di misurazione

Che cos'è un pollice di tubo?

Il parametro più importante è il diametro interno, anche se più spesso quando si sceglie di utilizzare il diametro nominale (DN), in altre parole, la dimensione del lume. La larghezza di banda dipende da questo.

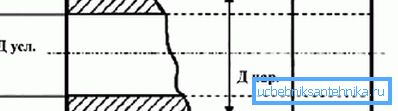

Designazione delle dimensioni principali

Un pollice tipico è 25,4 mm, ma nel campo sanitario questa regola, a prima vista, non funziona. Ad esempio, il diametro esterno di un tubo di pollice in mm è 33,5 mm (il valore è dato per il VGP della pipeline). Una persona comune in una tale situazione potrebbe pensare che un errore si sia insinuato nei suoi calcoli.

Il fatto è che devi navigare non all'esterno, ma sul DV, ma in questo caso non c'è una corrispondenza esatta di 25,4 mm. Pertanto, il tap-inch corrisponde a un DN di 25,0 mm, e come per il DV, lo spread può essere anche maggiore. Le istruzioni per il lavoro di costruzione menzionano appena la difficoltà di convertire le unità di misura, quindi puoi facilmente sbagliarti.

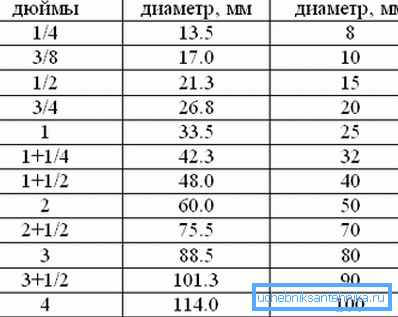

Dati riepilogati per convertire pollici in millimetri

Quindi, per un VGP leggero, il tubo Dvn sarà 27,9 mm, per un tubo ordinario - 26,4, e per un tubo rinforzato - 25,5, il motivo di questa variazione è lo spessore della parete. Se in una situazione del genere una persona si concentrerà sul DN, molto probabilmente si fermerà a una variante di 26,8 mm e questa dimensione corrisponde già? pollici, il prezzo di un tale errore può essere significativo.

Fai attenzione! Anche un errore al ribasso apparentemente insignificante influenza notevolmente la capacità e la pressione nel sistema. Ciò potrebbe influire negativamente sulla sua durata.

Dimensioni di tubi di materiali diversi

La conversione dei tubi da pollici in metrica è particolarmente importante quando si lavora con materiali diversi. Ad esempio, quando è necessario collegare una sezione di tubazioni metalliche e di plastica. In questo caso, è necessario prendere in considerazione non solo Dv, ma anche Dn. Altrimenti, la tenuta del collegamento del tubo non sarà raggiunta.

Tubi d'acciaio

Quando si lavora con loro, anche il metodo di produzione è importante e le dimensioni dipendono da esso. Pertanto, la gamma di dimensioni di AIV (GOST 3262-75) è compresa tra 6 e 150 mm (ovvero Du).

Lo spessore del materiale varia a seconda della versione

  • in una pipeline VGP leggera, lo spessore varia nell'intervallo di 1,8 - 4,0 mm. Di conseguenza, il diametro interno del tubo di pollice sarà di 25 mm e quello esterno in questo esempio sarà di 33,5 mm;
  • per una versione normale, la parete può avere uno spessore di 2,0 - 4,5 mm;
  • la versione rinforzata ha uno spessore ancora maggiore (2,5 - 5,5 mm).
Dimensioni metriche della pipeline VGP

È possibile selezionare tali tipi di condotte come:

  • Elettrosaldato (GOST 10704-91). Si differenzia da VGP da un DN leggermente più piccolo con un DN uguale. Ad esempio, le dimensioni di un tubo da mezzo pollice saranno pari a: DN - 15 e DN - 20 mm (per VGP questo parametro è pari a 21,3 mm);

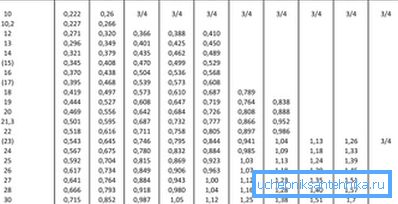

Dimensioni standard della condotta elettrosaldata
  • Senza cuciture (prodotti laminati a caldo, GOST 8372-78). Nella dimensione non differisce da elettrosaldata, il diametro massimo è di 1200 mm.

Si può vedere che anche con un diametro piccolo, il Dn può essere abbastanza diverso. Nell'esempio, anche un tubo da mezzo pollice in mm dà una differenza in Dn di 1,3 mm quando si confrontano AIV e una pipeline senza soluzione di continuità.

Tubazioni di plastica

Quando si installano impianti idraulici e di riscaldamento con le proprie mani, viene spesso utilizzato il polipropilene. La principale difficoltà in questo caso è quella di tenere conto del diverso spessore della parete a seconda dello scopo del sistema. (Vedi anche l'articolo Tubi per l'impianto idraulico nell'appartamento: caratteristiche.)

Ad esempio, PN10 può essere utilizzato per l'approvvigionamento di acqua fredda, lo spessore minimo della parete in questo caso sarà di 1,9 mm per Dn 20. Ma PN20 e PN25 possono anche essere utilizzati per fornire acqua calda, pertanto lo spessore della parete aumenta a 3,4 mm per la stessa dimensione .

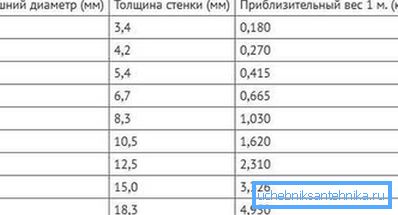

Dimensioni del software della pipeline PN25

Quando si seleziona una dimensione specifica, è importante non confondere il Du (il valore medio del lumen) e la dimensione interna effettiva, che varia a seconda della larghezza del muro. È più conveniente considerare questa sottigliezza su un esempio concreto.

Le dimensioni dei tubi in pollici in mm sono le seguenti: DN - 25 e DN - 32 mm, ora definiamo il valore di Dv per ogni classe:

  • per PN10 con un muro di 3.0, Dvn sarà 26.0 mm;

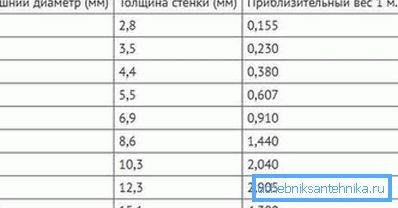

Dimensioni standard PN20
  • ma per PN20 Dvn ridotto a 21,2 mm.

Fai attenzione! Tali discrepanze nei valori dei DW, in linea di principio, non sono particolarmente importanti se il sistema è montato "da zero" e tutti gli elementi vengono acquistati immediatamente. È molto più importante tenerne conto quando è necessario ancorare tubi di materiali diversi, ad esempio acciaio e polipropilene.

Plastica di metallo

Negli ultimi anni, questo materiale ha un po 'perso i fan, ma, nonostante questo, è ancora usato. Come nel caso del polipropilene, è necessario concentrarsi esclusivamente sul diametro esterno (DN).

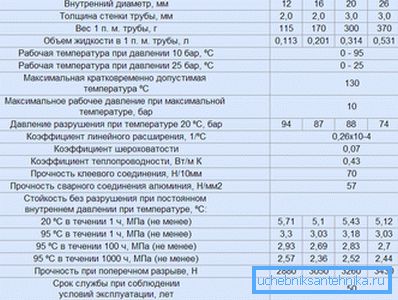

Caratteristiche della pipeline metallo-plastica

Ad esempio, il diametro di un tubo da mezzo pollice secondo i produttori è 16 mm. Per determinare la dimensione interna, è necessario conoscere lo spessore della parete (in questo esempio, è 2,0 mm), quindi Dwn sarà 12,0 mm.

rame

Nel caso del rame, tutto è abbastanza semplice, anche se il problema con la conversione dei valori, quanto sarà in millimetri, rimane popolare.

Ricorda che hai bisogno di alcune regole di etichettatura:

  • Le dimensioni del tubo in pollici sono utilizzate esclusivamente per designare le dimensioni esterne.;

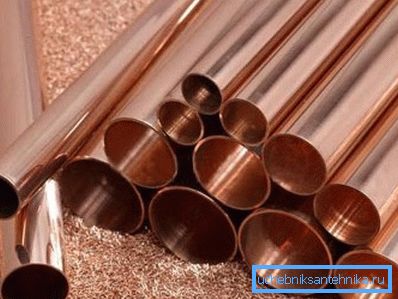

Nella foto - tubo di rame di diverso diametro
  • Se il formato di registrazione è leggermente diverso, ad esempio 14/1 o 14/12, queste dimensioni sono già indicate in millimetri.. La prima opzione indica il Dn e la larghezza del muro, e il secondo - i valori dei diametri. Ulteriori informazioni sulle dimensioni standard sono disponibili in GOST 617-2006.

Fai attenzione! Quando si uniscono elementi di materiali diversi, è improbabile che saranno in grado di raccogliere con precisione le loro dimensioni. Per garantire una connessione stretta, di regola vengono utilizzati adattatori speciali che tengono conto della transizione da dimensioni metriche a pollici.

Riassumendo

Ci sono accuse secondo cui il pollice dell'impianto idraulico è un'unità di misura "speciale", diversa dai soliti 25,4 mm. In realtà, questo non è il caso, e la confusione principale deriva dal fatto che le persone non sanno in quali casi è indicato l'esterno, e in cui - Dvn.

Non aggiunge chiarezza e il concetto di Du, che è leggermente diverso dall'equivalente in pollici. Gli esempi della traduzione delle quantità fornite nell'articolo renderanno possibile comprendere questa domanda relativamente semplice.

Il video in questo articolo mostra un esempio di collegamento di tubi di materiali diversi.
