Tubo metallico: un'analisi completa del materiale e del suo
I tubi metallici secondo GOST possono essere utilizzati per risolvere una lista estremamente ampia di problemi ingegneristici. Ciò è dovuto alle loro buone prestazioni, nonché a una vasta gamma di prodotti fabbricati dall'industria moderna.
Nel quadro di un piccolo articolo di revisione è impossibile dire di tutte le sfumature della produzione e dell'uso di tali prodotti, tuttavia, cercheremo di dare un concetto generale di cosa siano i tubi metallici.
Specifiche tecniche
Tecnologia di produzione
Il documento che regola i processi tecnologici nella produzione è GOST per tubi metallici. Per essere perfettamente accurati, ci sono molti GOST simili, a seconda del tipo di forma di cui abbiamo bisogno e di quale materiale lo faremo.
A seconda delle materie prime utilizzate, i tubi sono:
- Acciaio - il più comune.
- Ghisa - utilizzata principalmente per la posa di acque reflue.

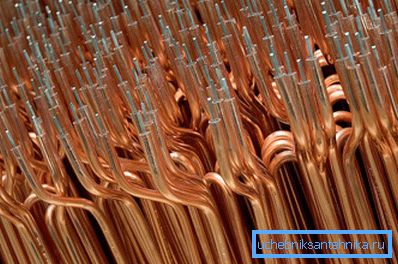

- Tubi di rame: hanno una buona conduttività termica, perché rendono gli elementi di riscaldamento e aria condizionata. Inoltre, l'istruzione consente l'uso del rame nell'installazione di tubi dell'acqua.
- I tubi di ottone - hanno una bassa tendenza alla corrosione, sono utilizzati nei sistemi di approvvigionamento idrico.
Inoltre, in alcuni casi è possibile fabbricare prodotti laminati per tubi da metalli non ferrosi, ma il prezzo di tali prodotti sarà molto più alto di quello dei prodotti ordinari.
Esistono anche diversi metodi di produzione:
| tecnologia | Funzionalità del processo |
| iniettato | Secondo questo schema, vengono prodotti prodotti in ghisa, nonché raccordi per tubi metallici (adattatori, raccordi, gomiti, ecc.). La materia prima fusa viene versata nello stampo, da dove viene rimosso dopo il raffreddamento e viene sottoposta a trattamento di finitura. |

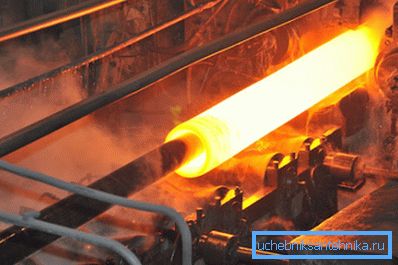

| senza soluzione di continuità | Il maiale viene riscaldato, cucito su una pressa speciale e poi va al laminatoio. I rulli del laminatoio allargano il foro dal firmware, assottigliando le pareti del tubo e estendendolo alle dimensioni richieste. Il tubo corrugato in metallo prima della finitura è crimpato in una forma speciale, dove le nervature vengono applicate alla sua superficie. |

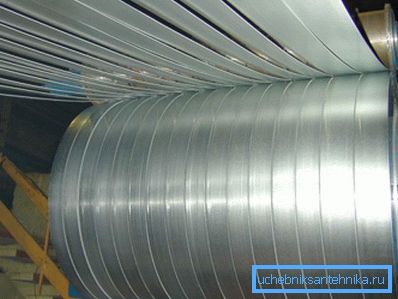

| saldati | La lamiera della marca corrispondente viene sciolta in strisce. Poi le strisce cadono sul modanatura, dove una di esse è la pipa. Nella fase finale, i bordi della striscia vengono saldati e la saldatura sporgente viene tagliata. A seconda della configurazione, separare i tubi longitudinali e a spirale. |
Parametri di base

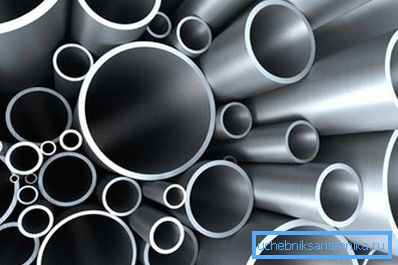

A seconda della forma della sezione, si distinguono questi tipi di tubi metallici:
- tondo
- Profilo.
Quest'ultima categoria comprende prodotti quadrati, rettangolari e altri che vengono utilizzati per risolvere problemi specifici.
Altri parametri importanti includono:
- Diametro (per profilo - sezione o formato).
- Lunghezza (rilevante solo per le varietà di pezzi, poiché alcuni modelli sono forniti in bobine sotto il taglio).
- Spessore della parete

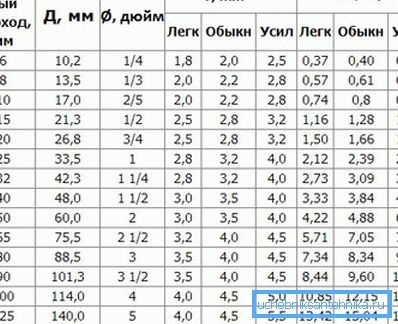

Questi parametri possono essere molto diversi e la maggior parte di essi è contenuta negli standard di stato corrispondenti. Nell'articolo forniremo solo alcuni esempi sotto forma di estratti da questi documenti.

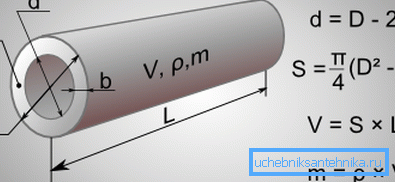

In linea di principio, conoscendo questi parametri, è possibile calcolare la massa della pipeline. Come calcolare il peso di un tubo metallico di sezione circolare con le proprie mani - diremo in seguito.
La formula è la seguente:
M = (D -T) * T * 0.025, dove:
- M - peso specifico, kg.
- T - spessore della parete, mm
- D - diametro esterno, mm.
- 0,025-coefficiente per prodotti tondi in acciaio.
Fai attenzione! Per un tubo quadrato, questa cifra è 0,32, per un tubo rettangolare è 0,16.
Una corrugazione ha una configurazione piuttosto complicata, in quanto il suo peso non viene solitamente calcolato e per i calcoli viene utilizzato un valore tabellare. Lo stesso vale per altri prodotti di una forma speciale.
vantaggi
I vantaggi di tali prodotti dipendono in larga misura dal materiale di cui è composta la parte. Eppure ci sono caratteristiche comuni di diversi prodotti.
Tra loro ci sono:
- Elevata resistenza meccanica.

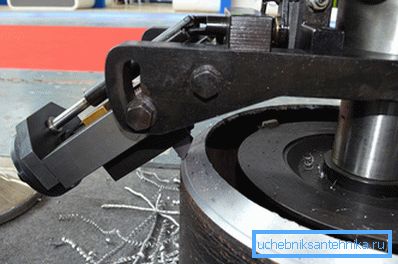

- Capacità di gestire strumenti semplici.
- La possibilità di organizzare connessioni ermetiche.
- La durata del prodotto.
- Una vasta gamma di parti, che consente di scegliere l'elemento per qualsiasi progetto.
- Costo ragionevole (escluse le varietà estremamente high-tech).
Ambito di applicazione
L'elenco delle attività per le quali vengono utilizzati i prodotti per tubi è molto ampio:

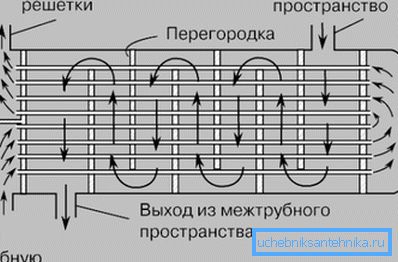

- I tubi più sottili rotondi di rame sottile o di alluminio vengono utilizzati nella produzione di scambiatori di calore in acqua calda, riscaldamento, raffreddamento e condizionamento dell'aria.
- Tubi di diametro maggiore - fino a 40-50 mm - la principale materia prima per la sistemazione delle tubature dell'acqua. Possono anche essere utilizzati per l'installazione di gasdotti.
Fai attenzione! Questo vale solo per le reti private: per le autostrade possono essere utilizzate varietà con una sezione fino a un metro o più.
- Tubo profilato: un edificio universale e materiale di finitura. I telai sono fatti letteralmente per tutto ciò che ha bisogno di sostegno: mobili, piccole forme architettoniche (capannoni, gazebo, fermate), serre, case estive, ecc.
- Inoltre, i tubi profilati vengono utilizzati come letti per attrezzature, di cui sono assemblati i telai dei veicoli e vengono assemblati i dispositivi tecnologici.

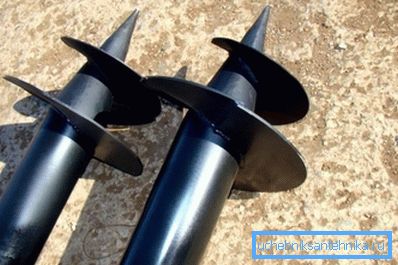

- Dovremmo anche menzionare le pile di tubi metallici: possono essere piccoli (per case di campagna e altri edifici leggeri) o giganteschi (per condomini).
Fai attenzione! Per prevenire la deformazione e conferire la necessaria rigidità alla cavità dei tubi, in questo caso è meglio riempirlo di calcestruzzo.
conclusione
Naturalmente, ovviamente non utilizzerai l'intera gamma di tubi metallici nel tuo lavoro: questi dettagli sono troppo diversi. Ma per familiarizzare con i principali tipi di costi, e per questo prima consigliamo di guardare il video in questo articolo.
