Quale dovrebbe essere il tubo NPVH secondo GOST R 51613-2000? Dove sono usati questi tubi? Come sono montati? Il materiale ha caratteristiche che dovrebbero essere considerate durante l'installazione? Proviamo a trovare risposte.

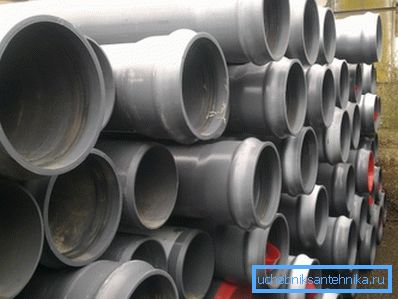

I tubi su una foto sono realizzati secondo i requisiti di GOST P 51613-2000.

Studiamo GOST

Sorpresa a sorpresa

Siamo abituati al fatto che durante l'installazione di impianti idraulici, i tubi di NPVH (polivinilcloruro non plastificato) vengono utilizzati principalmente come condotte di scarico. Allo stesso tempo, il sistema fognario, che è interno ed esterno, è per lo più autosufficiente.

Lo studio dei documenti normativi ci porterà una scoperta inaspettata: GOST R 51613-2000 è l'unico stato standard con cui vengono fabbricati i tubi in PVC. Inoltre, qualsiasi tubo fabbricato in conformità con esso è un tubo di pressione.

A proposito: naturalmente non ci sono ostacoli all'uso dei tubi a pressione quando si depongono acque reflue a flusso libero. L'unica cosa che può confondere un potenziale cliente o acquirente è lo spessore eccessivo delle pareti e, di conseguenza, non il prezzo più modesto.

requisiti

Il campo di applicazione formulato dallo standard sembra piuttosto vago: i prodotti sono destinati al trasporto di acqua, compresa l'acqua potabile e altre sostanze liquide e gassose. Ovviamente, non ci sono ostacoli all'uso dei tubi durante la posa delle fogne.

Quindi, quali regole dovrebbero incontrare i tubi in PVC per le acque reflue?

  • L'intervallo di temperatura di lavoro va da 0 a +45 gradi. Fermati, la confusione è già iniziata. Perché, allora, un negozio di pipe ha una gamma di temperature molto più ampia? Parola chiave: testa di pressione. Con l'aumento della pressione, la plastica diventa più fragile al freddo e duttile quando viene riscaldata.
  • Le seguenti opzioni per la fabbricazione di tubi:
  • Senza presa.
  • Con una presa per l'incollaggio.
  • Con una campana sotto la guarnizione ad anello di gomma. All'assemblaggio di sistemi fognari a flusso libero, di norma, viene utilizzato un tale metodo di connessione.

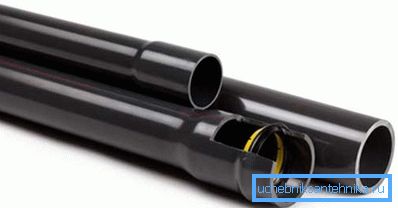

Tutte e tre le specie sono presentate nella foto.
  • Il diametro nominale stabilito dallo standard può essere compreso tra 10 e 315 mm con uno spessore della parete di 1,5 - 23,2 mm. Ogni dimensione standard corrisponde a diverse varianti di SDR (relazione dimensionale standard). Più piccolo è l'SDR (è calcolato come una frazione con un diametro nel numeratore e uno spessore di parete nel denominatore), maggiore è la pressione di esercizio del tubo di scarico.

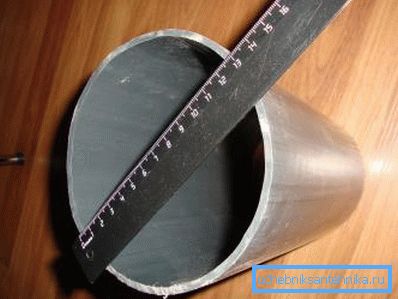

SDR è il rapporto tra diametro del tubo e spessore della parete.

Diamo la dipendenza della massima pressione di esercizio sullo spessore della parete e SDR al più popolare per sistema di fognatura con un diametro nominale di 110 mm:

Spessore della parete mm SDR MOP (massima pressione di esercizio), MPa
2.7 41 0.63
3.4 33 0.8
4.2 26 1.0
5.3 21 1.25
6.6 17 1.6
8.1 13.6 2.0
  • I prodotti sono realizzati in lunghezze di almeno 4 e non più di 12 metri.

A proposito: come concordato con il cliente, la lunghezza può essere ridotta o (se il problema del trasporto è risolto) è aumentato.

Come sono contrassegnati i tubi a pressione di PVC-U e altri tubi in PVC?

La designazione deve contenere:

  1. Tromba di parole;
  2. Il materiale da cui viene prodotto (PVC-100 per cloruro di polivinile, progettato per la massima sollecitazione nelle pareti del tubo di 10 MPa e PVC 125 125 per 12,5 MPa);
  3. Tipo di zoccolo (in sua assenza - non indicato);
  4. SDR;
  5. dash;
  6. Diametro nominale;
  7. Spessore della parete;
  8. Appuntamento (potabile o tecnico);
  9. Il nome dello standard.

Pertanto, il tubo con marcatura NPVH 125 R SDR17 225x13.4 abbeverato GOST R 51613-2000 è un prodotto progettato per la massima sollecitazione nelle pareti di 12,5 MPa; dotato di una campana sotto la guarnizione in gomma; avere un rapporto tra diametro e spessore della parete di 17, con un diametro di 225 e uno spessore di parete di 13,4 mm; destinato all'acqua potabile

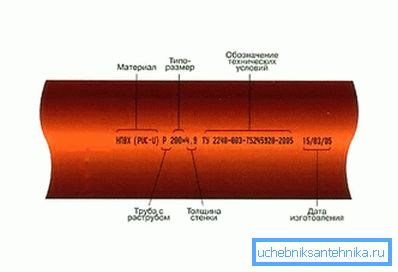

I prodotti fabbricati secondo le specifiche hanno contrassegni simili.

Caratteristiche speciali

Che cosa dovrebbe essere considerato quando si depongono le acque reflue con le proprie mani usando tubi e raccordi in PVC?

Il PVC è un materiale piuttosto fragile. I tubi non devono essere installati con tensione e piegature; anche i forti colpi nel processo di lavoro sono inaccettabili.

A differenza della ghisa, il PVC salta e persino amplifica i suoni. Scolare l'acqua dalla toilette alla cima dei vicini sarà ben ascoltata nel silenzio notturno. Una parte del problema è risolta nel cosiddetto sistema fognario silenzioso: la struttura multistrato e lo spessore della parete aumentano il rumore.

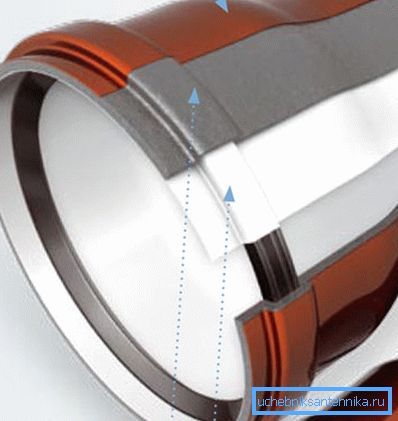

Spessi muri a tre strati impediscono la diffusione del suono.

La resistenza alle alte temperature è limitata anche nelle fogne autosufficienti. Quando si lavano i radiatori in inverni rigidi, quando la temperatura del liquido di raffreddamento raggiunge il massimo stabilito da SNiP 95C, è meglio non scaricare l'acqua dal radiatore nel riser di plastica.

Suggerimento: se non hai più nulla da azzerare, un semplice trucco ti sarà d'aiuto. Dirigere il getto nel bagno e accendere l'acqua fredda. La miscela che cade nel sistema fognario avrà una temperatura sicura.

Cos'altro puoi consigliare al riparatore idraulico per il PVC?

  • Quando si installano colonne montanti, tubi e tubi di compensazione devono essere fissati con collari sotto il collo. L'alternativa è sigillare la presa nel soffitto.

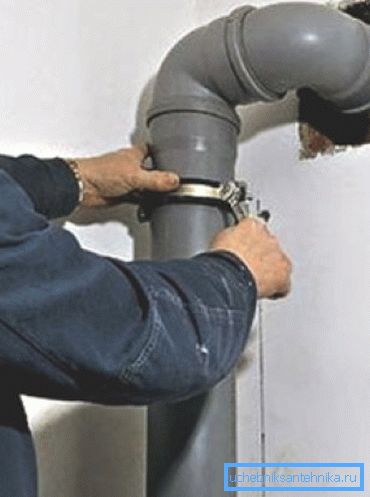

Il morsetto fissa la presa, impedendone lo spostamento sotto il proprio peso.
  • Quando si assemblano i collegamenti femmina, è necessario applicare una striscia di sigillante siliconico sulla superficie interna dello zoccolo davanti al sigillante.. L'istruzione è legata al fatto che la gomma si asciuga nel tempo e perde la sua elasticità; il sigillante previene le perdite.
  • Le sezioni orizzontali sono fissate con sospensioni o morsetti con un passo di non più di 10 diametri: 50 cm per un tubo da 50 mm, e così via. Con un gradino più grande, il tubo può abbassarsi in 2-3 anni, creando sezioni con una contro-inclinazione.
  • Tagliare la plastica è meglio con un seghetto o smerigliatrice con qualsiasi ruota di taglio. Un seghetto con denti grandi lascerà ruvide sbavature e, con noncuranza, potrebbe dividere il tagliente.
  • Prima di inserire un tubo che è stato tagliato nella presa, accertarsi di rimuovere lo smusso dall'interno e dall'esterno.. Ciò ridurrà lo sforzo richiesto per il montaggio e previene il blocco in futuro.

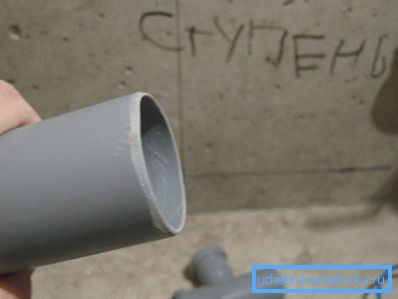

Uno smusso rimosso faciliterà l'assemblaggio del giunto.
