Tubo per fognatura in pendenza

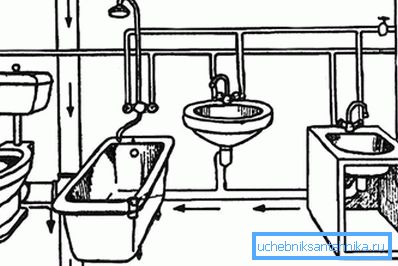

Se è necessario predisporre un sistema di drenaggio per il bagno, è importante capire quale dovrebbe essere la pendenza del tubo di scarico in un appartamento, altrimenti si potrebbero incontrare problemi. Anche se si crea l'impressione che il lavoro sarà semplice, un atteggiamento frivolo nei confronti dell'installazione dell'angolo di discesa inciderà sicuramente sul funzionamento del sistema fognario. Di conseguenza, ci saranno risorse, tempo e sforzi sprecati, perché tutto il lavoro dovrà essere completamente rifatto.
Tipicamente, il liquame nell'appartamento funziona secondo il principio, che si basa sul principio del flusso dell'acqua per gravità. Pertanto, se la pendenza è piccola, l'acqua non passerà da sola, e quando sarà grande, il sistema fognario non sarà in grado di funzionare normalmente.
Determinazione dell'angolo di inclinazione
Affinché l'angolo sia come dovrebbe essere, è necessario comprendere i dati forniti nelle tabelle di riferimento. In essi, di norma, vengono fornite le frazioni che non sono ampiamente comprese. Coloro che sono abituati al fatto che l'angolo debba essere determinato per gradi, potrebbero non comprendere i valori della frazione decimale. Tuttavia, capire non è difficile. La prima cifra indica la pendenza e la seconda la lunghezza dell'autostrada in metri. Questo può essere illustrato con un esempio in cui 3/1 assomiglierà a 3 cm per metro. Per comprendere la pendenza totale, è necessario moltiplicare la lunghezza del tubo (fino al bordo o prima della svolta) di questo valore.
Spieghiamo in modo più dettagliato. Ad esempio, l'intera lunghezza del tubo di fogna sarà pari a 6,7 m, e la diminuzione sarà, per esempio, 0,06. Pertanto, tra il livello all'inizio e la fine del sistema fognario dovrebbe esserci una differenza che può essere rappresentata come una formula:
H = L x k, dove L - è la lunghezza del tubo (6,7 m), k - bias pari a 0,06. Quindi significato H = 6.7? 0,06 = 0,42 m, ovvero 42 cm: in questo modo viene determinata la pendenza corretta dei condotti fognari e questo metodo è adatto sia per gli appartamenti che per i cottage.

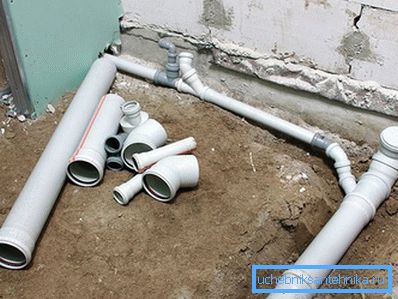

Calcolo del riempimento del tubo
Quello che dovrebbe essere considerato durante l'installazione di un tubo di fogna è il suo riempimento. Per definirlo, è stata creata una formula:
y = H / D, dove: H - livello del liquido nel tubo, e D - il suo diametro valore y sarà zero se il tubo non è riempito. Se è pieno, allora questo indicatore è 1. L'intervallo ottimale è 0,5 o 0,6.
Tale differenza è presente grazie alle speciali proprietà del materiale da cui provengono i tubi, nonché alla loro capacità di formare uno strato limite che può essere tenuto più vicino alla superficie interna dei tubi.

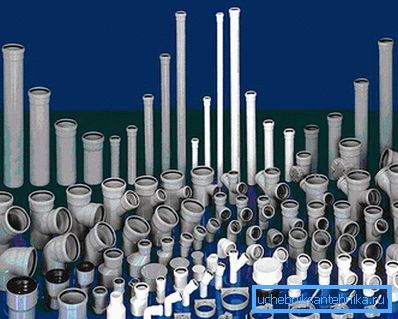

Non sarebbe male tener conto del fatto che i tubi di vetro o di plastica all'interno sono più lisci rispetto all'amianto, poiché la loro superficie è ruvida. Pertanto, il valore di occupazione per il primo caso sarà 0,5 e per l'amianto - 0,6.
Questi indicatori saranno responsabili della velocità alla quale le acque reflue e il liquido fluiranno attraverso i tubi (circa 70 cm al secondo). Di conseguenza, il tasso di inclusioni solide sarà significativamente inferiore, il che le manterrà in sospensione in modo che non possano aderire alle pareti interne della conduttura.
norme
La pendenza minima delle tubazioni fognarie secondo SNiP sarà influenzata dal diametro del tubo posato in casa. Secondo questi standard, per tubi di diametro medio (circa 50 mm) la pendenza sarà di 0,03 m, e per le taglie grandi - 0,02 m.
Tubi di diramazione
È preferibile utilizzare il livello per determinare l'orizzonte (laser guidato o normale). È anche possibile applicare la traccia del cavo in tensione. Quando il tubo si avvolge nel riser, si adatta come una verticale standard.
Per eseguire tali calcoli, l'angolo di riduzione deve essere considerato come arcoseno rispetto alla riduzione, mentre si prende il valore ottenuto dall'angolo retto, cioè da 90 °. Il valore risultante sarà il risultato di cui abbiamo bisogno.
SNiP e altri standard indicano i dati più accettabili per la pendenza dei tubi che corrono all'esterno. Queste dimensioni, di regola, hanno un diametro superiore a quello delle comunicazioni interne.
Suggerimento: La pendenza migliore è da 15 a 25 mm.
