Tubo per la caldaia - produzione e installazione

Quando si installa una caldaia, un punto importante è l'installazione di un camino e, indipendentemente dal fatto che la caldaia funzioni a combustibile solido oa gas. La sicurezza del sistema di riscaldamento e la sua efficienza dipendono principalmente da esso. In questo articolo, consideriamo come realizzare un tubo per la caldaia ed eseguire la sua installazione.

Produzione di tubi

Requisiti di base

La presenza del canale di scarico è una delle condizioni più importanti per l'utilizzo della caldaia. È necessario per il ritiro di prodotti tossici di combustione verso l'esterno. Va detto che tale tubo, di regola, viene fornito completo di caldaia, tuttavia, in alcuni casi potrebbe essere necessario renderlo indipendente, ad esempio, ciò potrebbe essere dovuto alla configurazione dei locali.

Non è difficile fabbricare la struttura, la cosa più importante è che soddisfi determinati requisiti, che considereremo di seguito:

• Il materiale del camino deve essere non combustibile..
• La sezione minima del camino deve essere di almeno 250x250 mm. Il diametro è calcolato in base all'area del camino della caldaia;
• I giunti degli elementi strutturali devono essere sigillati.. La sigillatura è eseguita naturalmente da materiali non combustibili.
• Se il disegno è composto da diverse sezioni, ciascuna sezione superiore dovrebbe essere posizionata sul fondo.

Conoscendo queste regole, non è difficile eseguire il camino o il camino, l'unica cosa che è necessario decidere sul materiale per la sua fabbricazione.

materiale

Non molto tempo fa, i camini erano fatti principalmente di mattoni, tuttavia, negli ultimi tempi sono apparse molte altre opzioni. Successivamente, consideriamo il più comune:

fabbricazione

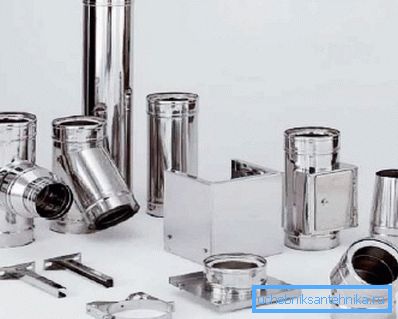

In effetti, la fabbricazione del camino è di preparare tubi, che vengono successivamente assemblati in un unico sistema. Pertanto, in questa fase è solo necessario calcolare la lunghezza dei tubi e tagliarli. Successivamente, è possibile procedere all'installazione.

Installazione del tubo

Requisiti di base

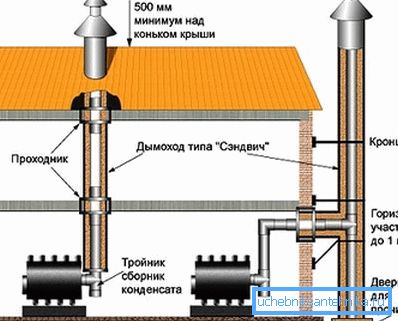

Esistono numerosi requisiti importanti per l'installazione di camini e canne fumarie:

• Il canale del camino deve essere posizionato verticalmente (la deviazione massima è consentita non più di 30 gradi per metro) e non deve essere ristretto ed esteso per tutta la sua lunghezza.
• Il tubo dovrebbe sollevarsi sopra la cresta della casa, il che eviterà la perdita d'aria e garantirà uno scarico del fumo di alta qualità. L'altezza dipende dalla posizione del camino:

• Se il tetto è piatto, il tubo dovrebbe salire di un metro sopra di esso;
• Quando si rimuove la struttura dalla cresta per metro, l'altezza sopra deve essere di almeno 0,5 metri.
• Quando si rimuove un tubo a 2-3 metri dalla cresta, può essere posizionato a filo con esso.
• Se il tetto è adiacente a un edificio più alto, il camino dovrebbe sollevarsi sopra il tetto.

Va inoltre tenuto presente che l'altezza minima del tubo per una caldaia a combustibile solido oa gas è di 5 metri.

• In presenza di curve, la lunghezza delle sezioni orizzontali non deve superare un metro.

Fai attenzione! Se il camino è sollevato a più di 1,5 metri sopra il tetto, deve essere fissato con bretelle.

Le passerelle

Tutti i tipi di camini per caldaie sono divisi in due tipi:

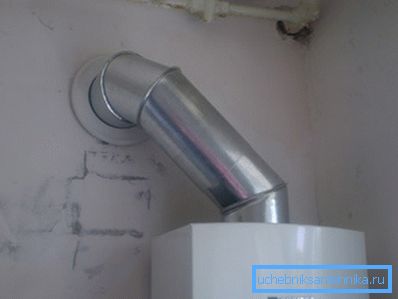

• All'aperto - attraverso il muro o la finestra di fronte alla strada e poi passare lungo il muro esterno.
• Interno: la parte principale della struttura si trova nella casa. Esci per la strada attraverso la sovrapposizione dell'attico e del tetto.

In ogni caso, il momento più difficile dell'installazione è il dispositivo di passaggio. Il fatto è che la canna fumaria non deve essere adiacente a materiali combustibili (la distanza dovrebbe essere di 13-25 centimetri), poiché è riscaldata ad alta temperatura, questo è particolarmente vero per le caldaie a combustibile solido. Ma allo stesso tempo, l'unità di passaggio deve essere a tenuta d'aria.

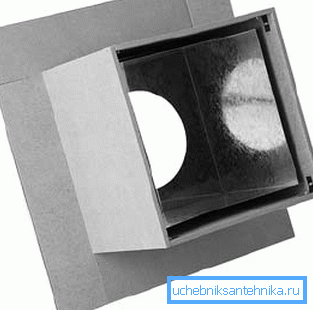

Per risolvere questo problema, viene solitamente utilizzato un condotto, che viene anche definito feedthrough. Questa costruzione può essere fatta di acciaio o di minerali. Lo spazio tra la scatola e il tubo è riempito con materiale isolante - può essere lana minerale, argilla espansa o sabbia.

Per sigillare il passaggio attraverso il tetto utilizzando un design speciale con grembiuli. I giunti di tenuta vengono eseguiti con sigillante resistente al calore. Il profilo della parete, che è adiacente al tubo e al tetto, è solitamente realizzato in rame, acciaio o zincato.

Procedura di installazione

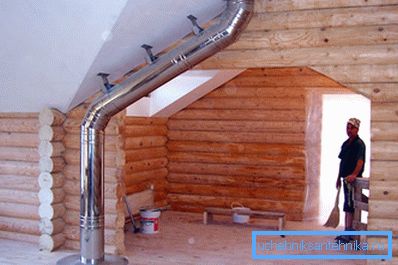

L'installazione del tubo per la caldaia di riscaldamento viene eseguita nel seguente ordine:

• La prima cosa che devi fare è segnare sul soffitto, in base alle dimensioni del profilo di passaggio e tagliare un foro nel soffitto della dimensione desiderata.
• Successivamente, una scatola di passaggio viene inserita nel foro.

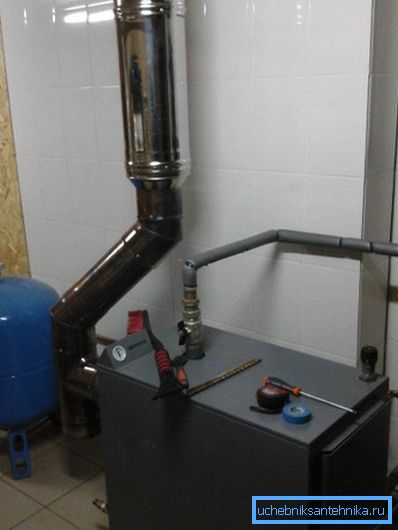

• Quindi un tubo viene aspirato attraverso il tubo di collegamento e ancorato al tubo di scarico della caldaia. Così, il tubo di calore della caldaia riceve una stretta continuazione nella forma di un sistema di camino. Il giunto è sigillato con una corda di amianto.
• Successivamente, l'installazione della porta di accesso nella copertura. A tale scopo, è possibile realizzare un sistema di traliccio speciale.
• Alla fine del lavoro, un tubo esterno viene condotto attraverso il tubo di collegamento ed è collegato al tubo della parte interna del camino.

Ecco, forse, le brevi istruzioni per l'installazione del camino. Dopo la sua installazione, la struttura deve essere isolata e un parascintille collegato dall'alto.

Isolamento termico

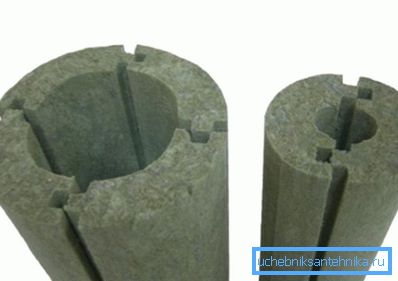

Un elemento obbligatorio del camino è l'isolamento termico. Previene la formazione di condensa. Poiché il materiale isolante utilizzato lana minerale, che è semplicemente avvolto attorno al tubo.

L'isolatore termico deve essere protetto da un involucro, di solito è in acciaio zincato.

Suggerimento: Per non eseguire l'isolamento termico dei tubi, è possibile realizzare un camino di tubi sandwich speciali, che inizialmente hanno due pareti. Tra le pareti c'è un isolante termico.

Gravi errori

Più spesso, tutti i principianti nella costruzione di tubi della caldaia fanno i seguenti errori con le proprie mani:

• Utilizzare materiali non adatti alla canna fumaria (amianto, alluminio).
• Durante l'installazione consentono al camino di entrare in contatto con il soffitto o il tetto, il che porta alla carbonizzazione o addirittura al fuoco dei materiali (per le caldaie a combustibile solido).
• Connessioni di tubi insufficientemente sigillate, che portano alla penetrazione del fumo nella stanza. Potrebbe essere dannoso per la salute.
• Insufficiente isolamento termico della struttura: ne può derivare anche la formazione di ghiaccio nel tubo della caldaia a gas, soprattutto quando la caldaia viene utilizzata di volta in volta, ad esempio, al cottage.

Cura del camino

Affinché il sistema di canna fumaria possa far fronte efficacemente al compito e servire il più a lungo possibile, è necessario eseguire la sua manutenzione di volta in volta:

• Prima di ogni stagione di riscaldamento, è necessario ispezionare la struttura per verificare la presenza di ruggine, fessurazioni o altri difetti che potrebbero portare alla depressurizzazione del sistema e alla penetrazione dei prodotti della combustione nella stanza.

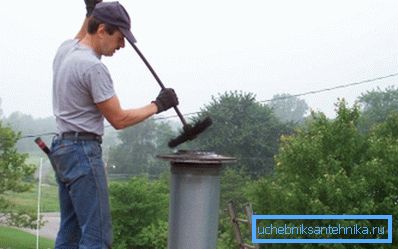

• Se la caldaia funziona a combustibile solido, il sistema deve essere pulito ogni anno, altrimenti diminuirà non solo la sua capacità, ma anche la probabilità di accensione della fuliggine. Non è necessario eseguire la pulizia meccanicamente, la procedura può essere eseguita bruciando speciali composti chimici nella caldaia.

Fai attenzione! L'ispezione richiede non solo il camino, ma tutti gli altri elementi del sistema. Ciò consentirà il tempo per trovare e risolvere il problema. Ad esempio, se la caldaia sta bollendo e le tubature sono fredde, la pompa probabilmente non funziona o il filtro è intasato.

Qui, forse, tutti i principali punti di produzione e installazione di tubi per la caldaia.

conclusione

La canna fumaria della caldaia richiede un approccio responsabile, poiché la sicurezza di tutti i residenti della casa dipende da essa. Inoltre, la conformità con tutti gli standard sopra riportati renderà il sistema più efficiente.

Per quanto riguarda il lato tecnico del problema, quindi realizzare il camino ed eseguire autonomamente la sua installazione sotto il potere di ogni maestro di casa. Dal video in questo articolo, puoi ottenere maggiori informazioni su questo argomento.
