Tubo profilato: come determinare la qualità del metallo

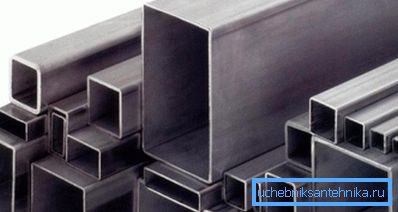

Un tubo sagomato è un metallo cavo all'interno, con una configurazione quadrata, rettangolare o altra sezione trasversale (ad eccezione di quella circolare). Questo tipo di metallo è ampiamente utilizzato nella costruzione moderna per l'installazione di varie complessità di strutture.

Per calcolare vari parametri ingegneristici, è necessario conoscere il peso esatto del misuratore di corsa del tubo sagomato. Le istruzioni fornite in questo materiale diranno in dettaglio come determinare le varie caratteristiche tecniche di queste parti.

Metodo per determinare il peso del metallo profilato

Perché hai bisogno di sapere questo indicatore

La massa del tubo del profilo è una delle caratteristiche con cui è possibile determinare la qualità dei prodotti acquistati. Il metro lineare del rotolo di metallo realizzato secondo GOST contiene una certa quantità di materiale, poiché la massa rispetterà pienamente il valore specificato in questo documento normativo (questa affermazione vale anche per le parti usate).

Altrimenti, c'è una violazione del processo tecnologico, che può portare a guasti delle strutture metalliche durante il loro funzionamento.

Il secondo motivo per cui è necessario determinare quanto pesa un tubo profilato è quello di calcolare i parametri ingegneristici delle strutture finite.

Conoscendo la massa delle parti, un ingegnere o un architetto esperto può calcolare:

• carichi che la parte usata resisterà quando viene utilizzata in strutture metalliche;
• carichi che lei stessa esercita su altri elementi di un edificio o di una struttura.

E viceversa, avendo un'idea di quanti metri di un tubo sagomato si trovano in una tonnellata, è possibile calcolare la quantità di materiale necessario per la costruzione.

Fai attenzione! Nel calcolare la massa finale delle strutture metalliche, è necessario prendere in considerazione il peso delle parti aggiuntive, che includono, ad esempio, un sistema a granchio per tubi sagomati e altri raccordi simili.

Parametri che influenzano questo indicatore

Il peso del tubo profilato, in primo luogo, dipende da quanto metallo e dalla marca utilizzata per realizzarlo.

Pertanto, i fattori che influenzano la massa sono:

• configurazione della sezione trasversale - quadrato, rettangolo e così via;
• larghezza laterale - oggetti più grandi peseranno ovviamente di più per ovvi motivi;
• spessore della parete parziale - più questo parametro è, più difficile sarà il dettaglio;
• densità del materiale - l'alluminio, come è noto, è meno denso dell'acciaio al carbonio, quindi il peso di 1 metro di un tubo profilato sarà inferiore.

Calcola il peso del prodotto finito

Per la fabbricazione di strutture metalliche vengono spesso utilizzate sezioni rettangolari sagomate. A seconda delle dimensioni dell'edificio o della struttura futura, vengono utilizzati elementi da 20 a 100 mm o più di larghezza (vedere anche l'articolo Profilo tubo rettangolare - dimensioni e caratteristiche).

Naturalmente, il loro peso può essere trovato nelle relative directory degli edifici.

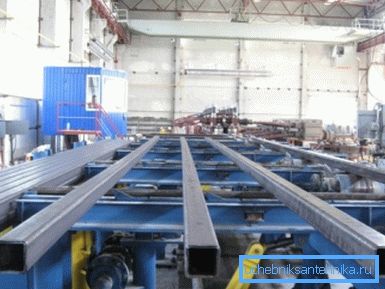

Tuttavia, in pratica questo indicatore non è sempre uguale alla normativa, poiché è influenzato da altri fattori che si verificano nel processo di produzione:

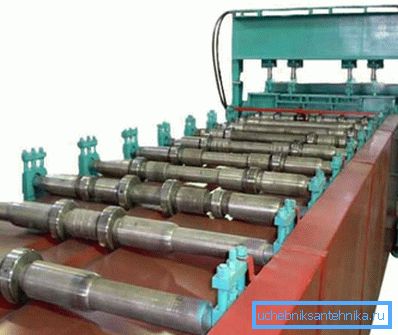

• quale tipo di laminatoio a tubi è stato utilizzato;
• quale quantità di impurità fa la lega usata per fabbricare il metallo;
• quali erano le condizioni ambientali (temperatura, umidità) al momento della produzione e così via.

Fai attenzione! Una piccola deviazione della massa in una direzione o nell'altra non è una prova del matrimonio. Inoltre, il prezzo dei prodotti non dipende da questo.

GOST consente determinate indennità per i produttori. È in questo quadro che dovrebbe essere il valore che definisci.

Quindi, per calcolare gli indicatori ingegneristici delle strutture metalliche prodotte, indipendentemente dalla presenza di documenti di accompagnamento e normativi, è necessario calcolare con le proprie mani i parametri necessari.

Per fare ciò, impostare i seguenti parametri:

• la lunghezza delle parti del profilo acquisite;
• spessore della parete;
• larghezza dei lati.

I valori ottenuti sono sostituiti nella seguente formula:

Mn = S * 2 * (A + B) * p, dove:

• Mp è la massa per metro in chilogrammi;
• S - spessore della parete in metri;
• A e B - larghezza dei lati in metri;
• P è la densità del materiale di cui è costituito il prodotto (7,86 g / cc per l'acciaio).

Calcola la quantità di materiale utilizzato

Nel metodo sopra descritto, il peso del prodotto è stato determinato moltiplicando il volume del materiale utilizzato per rendere il tubo per la sua densità.

Consideriamo più in dettaglio come determinare il valore del primo fattore in questa formula.

Ci sono diversi modi per farlo:

• determinando la differenza tra il volume della barra interamente metallica, che è una tubazione e il volume dello spazio interno (vuoto);
• calcolando il volume di una lamiera piana da cui successivamente è stata realizzata la parte sagomata;
• sommando il volume di ogni sfaccettatura del prodotto (questo è stato fatto nella sezione precedente).

Fermiamoci sul primo metodo:

1. Prendiamo un piccolo pezzo di parti, il cui peso è necessario determinare.
2. Misura la lunghezza di questo pezzo.
3. Determinare le dimensioni esterne e le dimensioni dello spazio interno (in proiezione trasversale).
4. Quindi moltiplichiamo separatamente tutti i valori per la sezione esterna e interna.
5. Dopodiché, devi sottrarre il secondo valore dal primo valore e ottenere il volume del metallo che hai usato per realizzare il prodotto che hai acquistato.
6. Infine, il valore risultante del volume viene sostituito nella formula sopra riportata.

Il secondo modo è il seguente:

1. Lo spessore della parete è misurato. Questo valore è costante per il prodotto, poiché le parti del profilo saldato sono in lamiera.
2. Impostare il perimetro esterno della sezione trasversale del prodotto misurato.
3. Dopo ciò, è necessario moltiplicare lo spessore, il perimetro e la lunghezza del pezzo. Ottieni l'importo speso per la produzione di materiale in metallo.

Fai attenzione! Quest'ultimo metodo non è assolutamente adatto per determinare la quantità di materiale speso per la fabbricazione di prodotti profilati mediante laminazione. In questo caso, l'affermazione che lo spessore della parete è uguale per tutto il prodotto non corrisponde alla verità e, pertanto, i calcoli saranno errati.

conclusione

Nonostante il peso dei tubi profilati sia specificato nei documenti normativi e nella documentazione di accompagnamento, è necessario determinarlo ulteriormente da soli. Solo allora possiamo garantire che i calcoli della massa e della resistenza delle strutture metalliche che vengono erette saranno corretti (vedere anche l'articolo Tubo d'acciaio - tipi e caratteristiche).

Puoi saperne di più su questa domanda dal video in questo articolo.
