Tubo profilato in acciaio: applicazione, norme, calibro
A cosa servono i tubi? Quali sono gli standard e GOST per i tubi profilati d'acciaio attualmente in vigore? Di quali taglie sono fabbricati questi prodotti? Cerchiamo le risposte.
applicazione
Le applicazioni di tubi tondi e profilati sono separate da una serie di caratteristiche dei prodotti che seguono direttamente dalla forma della loro sezione.Il campo di applicazione dei tubi tondi è il trasporto di liquidi e gas, compresi quelli con sovrapressione.
Ci sono due ragioni per questo:
- La forma arrotondata fornisce l'area della sezione trasversale massima e, pertanto, la velocità effettiva massima su una circonferenza fissa.
Fai attenzione! Maggiore è la circonferenza del tubo (circonferenza o perimetro), maggiore è il prezzo al metro con uno spessore di parete fisso.
- Inoltre, la sezione tonda fornisce la massima resistenza alla trazione con una pressione interna eccessiva. Si noti, questa è una diretta conseguenza del primo postulato: l'ambiente interno preme sulle pareti più forte, più grande è la loro area; l'area con una lunghezza fissa è minima solo sul tubo rotondo.
Tubi sagomati: quadrati e rettangolari sono utilizzati dove è richiesta la massima rigidità con il minimo peso. Qual è la relazione tra profilo della sezione e rigidità?
Lasciatemi spiegare l'esempio di un piccolo esperimento di un corso di spugna dell'era sovietica che è facile da fare con le tue mani.
- Assembleremo da una sottile lamella su quattro tacchetti una cornice rettangolare per adattarsi alla carta A4. Non è difficile indovinare che il telaio posto sul tavolo, quando viene applicata una piccola forza sul piano orizzontale, si trasformerà facilmente in un rombo con angoli arbitrari.
- E ora incolliamo sul telaio un foglio di carta e dopo che la colla si asciuga, proveremo ancora a trasformare il rettangolo in un rombo. Suggerimento: applicare lo sforzo possibile su un adulto nello stesso piano non avrà successo.
Nella parete proftrub, parallela alla direzione di piegatura, gioca il ruolo del famigerato foglio di carta. Non consentono di piegare il tubo, nonostante il suo piccolo spessore e le dimensioni: l'acciaio è ancora molto più forte della carta da strappo.
Le sfere di un proftruba sono molto numerose.
Ecco alcuni esempi:

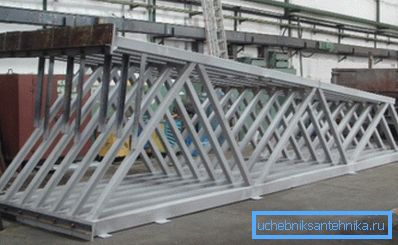

- Travi portanti e cremagliere di strutture metalliche.
- Rastrelliere e corrimani delle inferriate.
- Quadri di serre e capannoni da tubi.
Documenti normativi
Elenco di
Esistono tre documenti principali che regolano la produzione di prodotti interessanti per noi.
- GOST 13663-86 per tubi sagomati in acciaio contiene requisiti tecnici per la produzione.
- La gamma di tubi d'acciaio quadrati è contenuta nel numero standard 8639-82.
- La gamma di tubi rettangolari viene presa secondo GOST 8645-68.

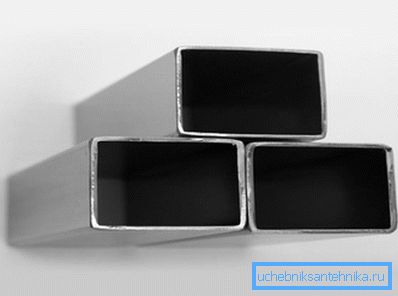

È curioso: nonostante gli altri requisiti tecnici per la produzione, in termini di dimensioni, un tubo di profilo in acciaio inossidabile viene prodotto secondo gli stessi standard di un tubo in acciaio non corrosivo - GOST 8639-82 e 8645-68.
Diamo un'occhiata al contenuto dei documenti.
Condizioni tecniche
Secondo il documento, le tubazioni possono essere eseguite in quattro modi:
| Tecnologia di produzione | Breve descrizione |

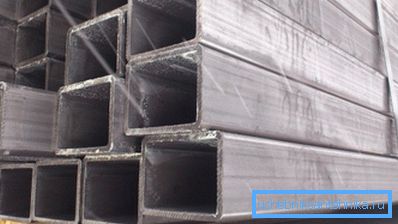

| Laminato a caldo | La billetta cilindrica viene riscaldata sopra la temperatura di ricristallizzazione e cucita, trasformandosi in un cilindro cavo. Quindi si arrotola a caldo sul mandrino, acquisendo la forma desiderata. |
| freddo formata | Il pezzo cucito viene raffreddato, dopo di che subisce deformazione e calibrazione. |
| elettricamente | La striscia piatta viene arrotolata in un quadrato o rettangolo, quindi la cucitura longitudinale viene fatta bollire con correnti ad alta frequenza o un arco elettrico. |
| Elettrico saldato a freddo | La striscia piatta è saldata in un tubo tondo, che è deformato dai rulli. |
I prodotti possono essere standardizzati dalla composizione chimica dell'acciaio o dalle proprietà meccaniche.

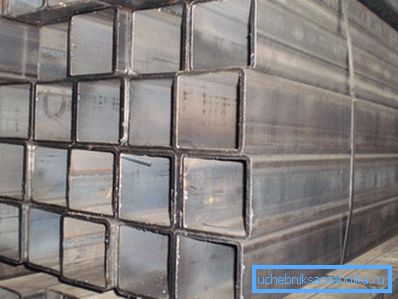

La presenza di crepe, tramonti e difetti sulla superficie dei tubi non è consentita; sono ammesse solo ammaccature e graffi minori che non estendono il tubo oltre le tolleranze massime. Il resto della bava (una saldatura convessa) è consentita sul lato interno del tubo elettrosaldato.
Nel processo di test, misure e test sono effettuati:
- Dimensioni esterne
- Spessore della parete
- Concavità.
- Lunghezza.
- Curvatura.
- Twisting.
- La capacità di sopportare lo stretching e, in alcuni casi, la pressione idraulica.
- Composizione chimica
Mancano le istruzioni per condurre i test stessi in GOST; tuttavia, contiene riferimenti ad altri standard in cui sono specificate le metodologie pertinenti.
assortimento
GOST 8639-82
Quindi, quali possono essere le dimensioni dei tubi quadrati d'acciaio:
| Dimensioni esterne, mm | Spessore della parete mm |
| 10 | 1.0 |
| 15 | 1,0; 1,5 |
| 20 | 1,0; 1,5; 2,0 |
| 25 | 1,0; 1,5; 2,0; 2,5; 3,0 |
| 30 | 2,0, 2,5; 3.0; 3.5; 4.0 |
| 35 | 2.0; 2,5; 3.0; 3.5; 4.0; 5.0 |
| 40 | 2.0; 2,5; 3.0; 3.5; 4.0; 5.0; 6.0 |
| 42 | 3.0; 3.5; 4.0; 5.0; 6.0 |
| 45 | 3.0; 3.5; 4.0; 5.0; 6.0; 7,0; 8.0 |
| 50 | 3.0; 3.5; 4.0; 5.0; 6.0; 7,0; 8.0 |
| 60 | 3.5; 4.0; 5.0; 6.0; 7,0; 8.0 |
| 70 | 4.0; 5.0; 6.0; 7,0; 8.0 |
| 80 | 4.0; 5.0; 6.0; 7,0; 8.0 |
| 90 | 5.0; 6.0; 7,0; 8.0 |
| 100 | 6.0; 7,0; 8,0; 9.0 |
| 110 | 6.0; 7,0; 8,0; 9.0 |
| 120 | 6.0; 7,0; 8,0; 9.0 |
| 140 | 6.0; 7,0; 8,0; 9.0 |
| 150 | 7,0; 8,0; 9,0; 10.0 |
| 180 | 8,0; 9,0; 10,0; 12.0; 14.0 |
GOST 8645-68
- La dimensione standard minima stabilita dallo standard è 10x15 mm con uno spessore della parete di 1,0, 1,5 e 2,0 mm. Il massimo è 180x150 mm con pareti di 8.0, 9.0, 10.0 e 12.0 mm.
- Lo standard prevede la produzione di tubi di dimensioni speciali - da 28x25 a 230x100 mm. Lo spessore massimo della parete può raggiungere ben 20 millimetri.
conclusione
Speriamo che il lettore non sia stanco dell'abbondanza di numeri secchi e il materiale offerto alla sua attenzione sarà utile. Come sempre, ulteriori informazioni tematiche possono essere trovate nel video in questo articolo. Buona fortuna!
