Tubo quadrato e rettangolare - tipi e caratteristiche di

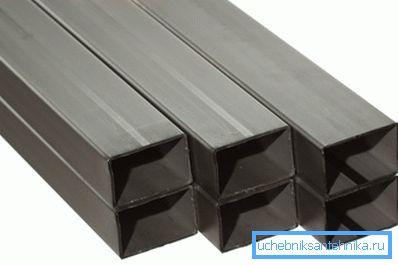

I tubi quadrati e rettangolari sono ora utilizzati attivamente in quasi tutti i settori industriali. Questa configurazione aumenta notevolmente le caratteristiche tecniche della resistenza tanto necessarie nella costruzione, nella progettazione automobilistica e nella fabbricazione di mobili. Ogni anno la gamma di tubi profilati sta crescendo costantemente, rispetto alla gamma prodotta 20-30 anni fa, è aumentata di oltre 2 volte.
Perché rettangolo
La sezione tonda è adatta per il trasporto di liquidi o gas. La forma cilindrica mantiene la pressione migliore ed è molto più facile da produrre. Ma i prodotti del profilo sono più resistenti ai carichi esterni. La configurazione e le dimensioni dei tubi rettangolari sono tali da avere 2 nervature trasversali.

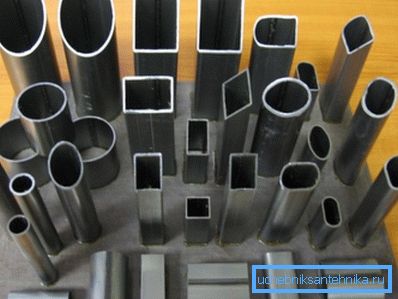

Varietà di prodotti
Tutti i tubi con sezione quadrata o rettangolare sono convenzionalmente suddivisi in 3 tipi.
- Il tipo più comune è considerato come costruzione saldata.. Tale prodotto è realizzato in lamiera piegata e saldata su attrezzature speciali. I tubi rettangolari saldati in metallo secondo GOST 30245 sono regolati, il prezzo di tali prodotti è il più accettabile, quindi vengono utilizzati più spesso.

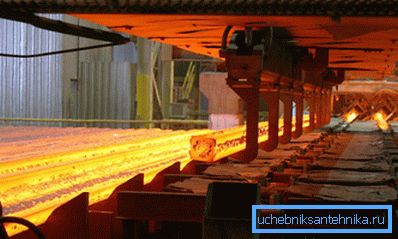

- Prodotti laminati a caldo, hanno caratteristiche operative piuttosto elevate, sono più costosi in produzione, ma questa tecnologia consente di produrre tubi con parametri chiaramente definiti.
- Strutture realizzate su laminatoi a freddo, inizialmente hanno un'alta resistenza, ma debole elasticità. Per aumentare l'elasticità della tecnologia utilizzata "vacanza". Il metallo viene riscaldato a una certa temperatura e lentamente raffreddato.
Importante: qualsiasi assortimento di tubi rettangolari secondo GOST 8639 82 regola la produzione di prodotti laminati su laminatoi per tubi per laminazione a caldo ea freddo.
Quali sono i vantaggi dei prodotti quadrati e rettangolari?
- Come accennato in precedenza, a causa della presenza di irrigidimenti paralleli naturali, tali strutture hanno una resistenza molto superiore rispetto ai tubi laminati a caldo della stessa sezione. Inoltre, il metallo laminato a caldo è sproporzionatamente più pesante e voluminoso.

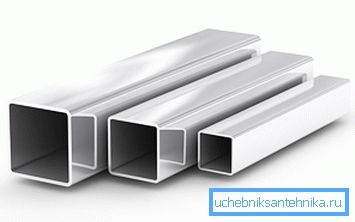

- Al momento attuale, quasi tutti i prodotti in metallo sono sottoposti a trattamento anticorrosione, che offre un significativo aumento della durata. Gli acciai inossidabili e legati non hanno inizialmente bisogno di tale lavorazione.

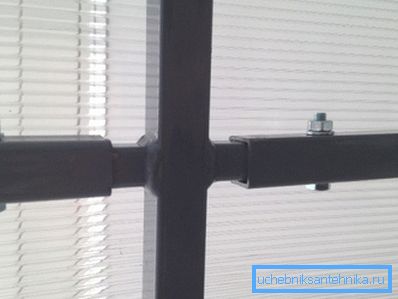

- La forma rettangolare o quadrata dei tubi è ben montata su superfici piane verticali e orizzontali. Tali disegni sono convenienti per rivestire qualsiasi materiale di finitura.
- Nei prodotti cavi è facile posizionare qualsiasi comunicazione. Dalle linee del cavo alla fornitura di acqua.

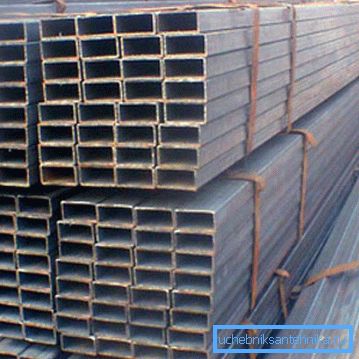

- I disegni rettangolari o quadrati sono più convenienti da riporre, imballare e trasportare, rispetto a una sezione circolare, questi prodotti occupano molto meno spazio.
Per quanto riguarda i calcoli
Per coprire l'intera gamma di tubi rettangolari in un articolo non è realistico. Ma la cosa principale da ricordare è che durante l'acquisto e il trasporto il peso di un tubo rettangolare è di grande importanza, poiché le basi metalliche rilasciano i prodotti in base al peso.

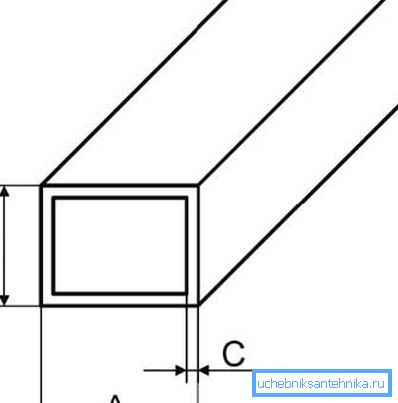

Il peso di un metro lineare di un tubo rettangolare dipende dalle sue dimensioni in sezione trasversale e spessore della parete. In condizioni di campo, questo valore può essere calcolato come anche il peso della lamiera. In altre parole, per eseguire una scansione del progetto in metri quadrati, moltiplicare per un valore fisso, in tabelle, il peso specifico di questo metallo in grammi e lo spessore della parete in millimetri.
I valori ottenuti da tali calcoli saranno approssimativi. Certo, puoi usarli se non disponi di un tavolo con dati precisi a portata di mano. È ancora meglio se puoi usare un calcolatore online con il quale puoi calcolare con precisione il peso di un tubo rettangolare.
Ad esempio, presentiamo una parte della tabella compilata secondo GOST 8645 82 per le strutture in acciaio. Lo stesso GOST per tubi rettangolari regola i parametri dei prodotti in acciaio inossidabile, legato e altri tipi speciali di metallo.
Peso del tubo d'acciaio.
| Sezione rettangolare del tubo | muro | Peso 1 m / p |
| 20 x 15 mm | 1,5 mm | 0,810 kg |
| 20 x 15 mm | 2,0 mm | 1,070 kg |
| 25 x 15 mm | 1,0 mm | 0,620 kg |
| 25 x 15 mm | 1,5 mm | 0,930 kg |
| 25 x 15 mm | 2,0 mm | 1,225 kg |
| 30 x 20 mm | 1,5 mm | 1.178 kg |
| 30 x 20 mm | 2,0 mm | 1,554 kg |
| 40 x 20 mm | 1,5 mm | 1,401 kg |
| 40 x 20 mm | 2,0 mm | 1,853 kg |
| 40 x 25 mm | 1,5 mm | 1,554 kg |
| 40 x 25 mm | 2,0 mm | 2,057 kg |
| 50 x 20 mm | 1,5 mm | 1,660 kg |
| 50 x 20 mm | 2,0 mm | 2.198 kg |
| 50 x 25 mm | 1,5 mm | 1,778 kg |
| 50 x 25 mm | 2,0 mm | 2.355 kg |
| 50 X 30 mm | 1,5 mm | 1.849 kg |
| 50 X 30 mm | 2,0 mm | 2.449 kg |
| 50 X 40 mm | 1,5 mm | 2.100 kg |
| 50 X 40 mm | 2,0 mm | 2,790 kg |
| 50 X 40 mm | 2,5 mm | 3.470 kg |
| 60 x 20 mm | 1,5 mm | 1.849 kg |
Importante: nelle tabelle dei prodotti profilati è indicato il valore teorico della massa del materiale. Gli standard consentono la deviazione dei dati teorici dal peso effettivo entro il 12%.
Dove sono usati i tubi
Ora quasi ogni cantiere utilizza materiale profilato. Ricorda quanto velocemente crescono moderni centri commerciali, padiglioni, padiglioni espositivi e altre strutture simili. Tutto ciò è diventato possibile perché il telaio in essi è assemblato da travi metalliche e tubi profilati.
Costruzione, una di quelle aree in cui viene rivendicata la stabilità esterna dei tubi. La tenuta dei prodotti nel supportare le strutture edilizie sfuma in secondo piano. Esiste un GOST separato per tubi rettangolari realizzato con tecnologia di saldatura.
La gamma di tubi rettangolari secondo GOST 30245 2003, attualmente ha la più ampia gamma di formati per prodotti saldati.
Importante: un I-beam nelle sue caratteristiche di resistenza supera il tubo profilato, quindi i tubi quadrati e rettangolari vengono utilizzati in strutture intermedie aperte, con un livello di carico medio o in punti in cui è importante il lato estetico del problema.
Ma i prodotti profilati in edilizia sono utilizzati non solo per la fabbricazione di travi portanti in grattacieli. Non meno popolare è questo materiale quando si organizzano strutture leggermente caricate e tecnologiche.
Ringhiera bimetallica rettangolare può essere trovato in qualsiasi ufficio. Tubo di plastica rettangolare, adatto per sistemare linee di cavi nascosti in grattacieli. Infine, i padiglioni temporali o commerciali temporanee, di norma, sono realizzati proprio da questo profilo. (Vedi anche l'articolo posa cavi in tubi: caratteristiche.)

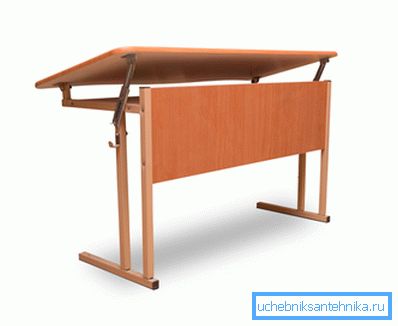

Questa forma è ampiamente utilizzata nella produzione di mobili. Andavamo tutti a scuola e ricordiamo, non sempre bellissime, ma affidabili scrivanie e tavoli resistenti, assemblati sulla base di tubi quadrati o rettangolari. Anche i designer di mobili moderni non trascurano questi profili.
Ora quasi tutti i veicoli a motore in movimento hanno nella loro progettazione elementi portanti fatti di tubi quadrati o rettangolari. Iniziando con un carrello in campagna, un rimorchio per l'auto e finendo con un'auto da corsa ad alta velocità sportiva, ci sono tubi del genere dappertutto.
E infine, le serre country, che si assemblano rapidamente e si smontano rapidamente con le proprie mani, sono spesso realizzate in metallo leggero dalla forma esatta. Le istruzioni per l'assemblaggio di tali strutture richiedono non più di 1 pagina ed è comprensibile a livello intuitivo.
Il video in questo articolo mostra tubi profilati.
conclusione
Nessuno discuterà con il fatto che non ci sono materiali universali in natura. Anche i tubi quadrati e rettangolari non fanno eccezione. Ma in molte aree delle industrie di costruzione e manifatturiere, sono un materiale indispensabile.
