Tubo quadrato - materiale da costruzione universale
Le tubazioni di profilo hanno un numero di funzioni utili che ampliano in qualche modo l'ambito del suo utilizzo rispetto a una sezione circolare. In particolare, la superficie piatta lo rende facile da usare per l'installazione di varie strutture. Inoltre, grazie alla sua forma, è facilitato il processo di collegamento di singoli elementi in strutture complesse.

Informazioni generali
Tale pipeline può essere prodotta sia dall'acciaio che dalla plastica, ad esempio dal PVC.
Il materiale determina in larga misura l'ambito di utilizzo dei prodotti laminati, tali opzioni sono possibili:

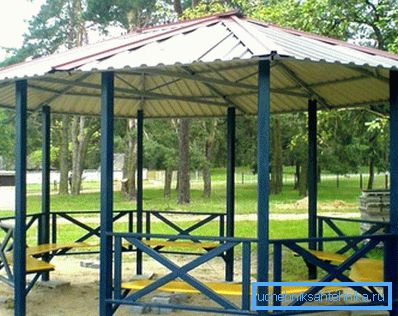

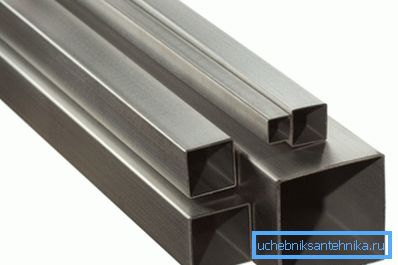

- il tubo di acciaio di questa forma non è adatto per l'organizzazione del rifornimento idrico o del sistema di riscaldamento. Ma può essere utilizzato per creare cornici da tubi di varie sezioni e persino per realizzare mobili con le proprie mani. Una sezione relativamente piccola può essere utilizzata per bloccare ampie campate, a questo scopo sono costituite tralicci, e possono essere usate grandi dimensioni come elementi portanti, ad esempio colonne;

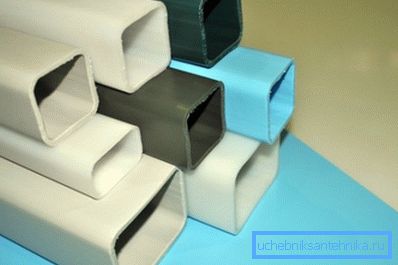

- I tubi di plastica quadrati, ovviamente, non hanno la forza di un metallo, quindi l'area del loro uso è limitata dal carico consentito. Ad esempio, le tubazioni in plastica possono essere utilizzate per i sistemi di irrigazione per capezzoli negli allevamenti di pollame. Cremagliere di recinzioni in plastica possono essere di dimensioni standard più grandi, come canali via cavo, condotti d'aria, ecc.

L'uso dell'acciaio laminato in ASG
L'uso di un simile oleodotto nella costruzione industriale è in qualche modo diverso dalla costruzione di un individuo. Prima di tutto, la scala delle attività e il carico sulla struttura. Data la popolarità dei prodotti laminati, ha senso approfondire i requisiti normativi e il loro uso.
Documenti normativi

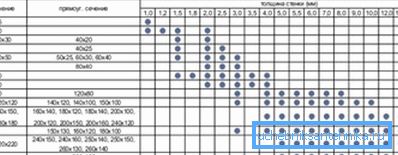

Il GOST per tubi quadrati contiene i requisiti di base per le dimensioni geometriche, le tolleranze per loro e le dimensioni standard sono indicate nell'assortimento.
La situazione con i documenti normativi varia a seconda del materiale:
- per l'oleodotto, ci sono 3 standard principali: GOST 8639-68, GOST 8639-82 e GOST 30245-2003. Quest'ultimo documento combina le informazioni di base non solo in quadrato, ma anche in sezione rettangolare. Negli stessi documenti puoi trovare il peso per metro di un tubo quadrato;

- come per i tubi di plastica, in quanto tali, il documento normativo per loro non esiste. Pertanto è necessario fare più affidamento sulle informazioni dei produttori.
Uso della pipeline del profilo
Nella costruzione individuale, vengono solitamente utilizzate piccole dimensioni. In questo caso, il suo scopo è limitato al telaio dei tubi sotto la serra o ai rack per l'installazione della recinzione. Allo stesso tempo, il carico su di esso è relativamente piccolo, quindi il peso di un tubo quadrato non gioca un ruolo importante.

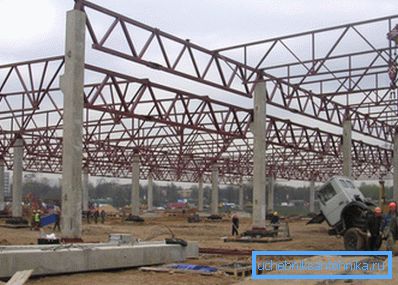

Nella costruzione industriale, tale materiale consente più volte di ridurre il tempo speso per la costruzione di strutture. Particolarmente prezioso è il fatto che può essere usato per coprire ampiezze significative. Questa tecnica è ampiamente utilizzata, ad esempio, quando gli span vengono bloccati nei negozi industriali, negli ipermercati e in altre strutture di grandi dimensioni.

L'unico problema in questo caso è la massa del tubo quadrato, se si blocca semplicemente una campata grande con una pipeline lunga, crollerà solo sotto il suo stesso peso. Pertanto, per la sovrapposizione di grandi campate sono fatti fattoria.
Tralicci del gasdotto
Qualsiasi azienda agricola è costituita da elementi come una cintura (superiore e inferiore) e controventatura. Oltre al profilo del gasdotto, possono essere realizzati con travi a I, angoli e altri prodotti laminati. Ma i tralicci dei prodotti laminati sono molto più convenienti da produrre, mentre il peso della struttura rimane piccolo (può essere determinato da GOST).
La fattoria può essere classificata secondo il modulo, ce ne sono di tipi:

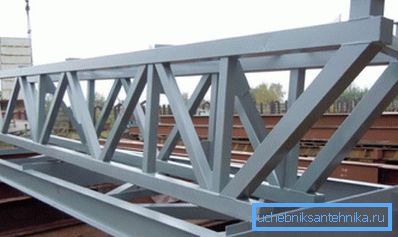

- con cinghie parallele;

- nella forma di un triangolo. Un traliccio a tubo quadrato triangolare può essere utilizzato, ad esempio, come base di un sistema a traliccio;
- trapezoidale;

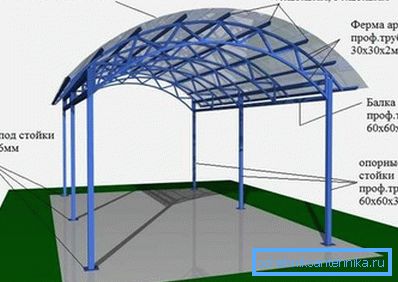

- Arch.

Fai attenzione! Per creare una capriata ad arco, è necessario un tubo bender. Le istruzioni per il suo utilizzo sono estremamente semplici, quanto basta per allungare il tubo tra i rulli. È meglio non piegare il profilo manualmente, il rischio di rovinarlo è ottimo.
Nella fabbricazione di un'attenzione speciale dovrebbe essere prestata ai nodi della capriata da un tubo quadrato. La geometria dei nodi influenza fortemente il funzionamento della struttura sotto carico.
Caratteristiche delle unità di assemblaggio
Un nodo è un punto in cui si incontrano almeno 3 sezioni di una tubazione.
Più comunemente usati tali metodi di associazione:
- usando la saldatura;
- usando bulloni o rivetti;

- Inoltre, è possibile utilizzare le armature di rinforzo;
- è consentito utilizzare le parentesi di espansione, i supporti per rafforzare il nodo.

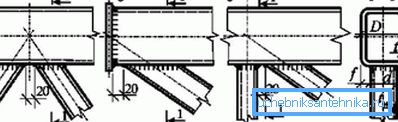

È consentito combinare gli elementi della fattoria come testa a testa e sovrapposizione. Allo stesso tempo, le dimensioni standard sono importanti, le dimensioni di un tubo quadrato possono essere apprese da un intervallo.
Fai attenzione! In un'unione saldata, può essere utilizzata anche una guarnizione metallica se lo spessore della parete è insufficiente. Altrimenti, il metallo può semplicemente essere bruciato.
Quando assemblate un'unità, è particolarmente importante non spostare singoli elementi rispetto alla loro posizione di progetto. Gli assi della cintura e le parentesi graffe dovrebbero intersecare in un punto, solo in questo caso entrambe le graffe verranno caricate in modo uniforme.

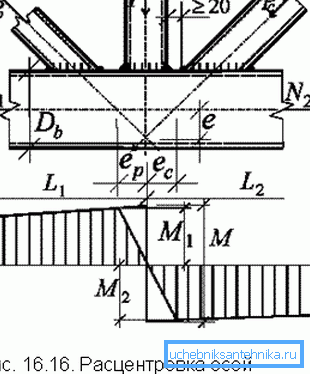

Tuttavia, ci sono eccezioni a questa regola. Ad esempio, nel caso di utilizzo di taglie diverse in parentesi graffe o se ci sono restrizioni dovute alla geometria della cinghia, è consentita la centratura del nodo. L'influenza del centraggio è evidente nella trama dei momenti, anche il peso dei tubi quadrati è stato preso in considerazione durante la costruzione.

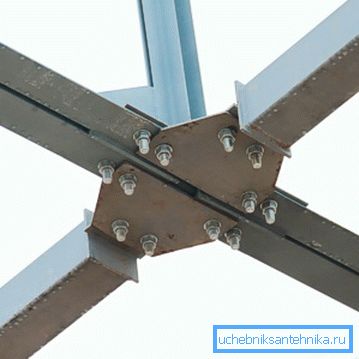

Separatamente, è necessario menzionare i giunti di consolidamento. Il bullonaggio può essere usato per questo. Nel caso di bulloni vengono utilizzati bulloni ad alta resistenza per il giunto teso e realizzati in acciaio al carbonio per compressione.
Fai attenzione! In caso di giunzione a flangia di tubi, è necessario aumentare la rigidità della flangia nella zona allungata. Per fare questo, puoi semplicemente rinforzare le costole, il prezzo di tale soluzione è minimo, e il design è garantito per non collassare sotto carico.
Alla fine
Le tubazioni di profilo sono un materiale da costruzione versatile. Grazie alle sue caratteristiche geometriche, può essere ampiamente applicato non solo individualmente, ma anche nella costruzione industriale. L'articolo si concentra sull'uso dell'acciaio laminato nella costruzione.
Il video in questo articolo mostra un esempio di utilizzo di un tubo quadrato nella costruzione individuale.
