Tubo saldato 108 - un materiale da costruzione

Nonostante l'aspetto di tubi di plastica, il tubo d'acciaio non perde terreno. I sistemi idraulici, di riscaldamento e di depurazione dei metalli rimangono molto popolari e l'acciaio per tubi può anche essere usato come elementi di supporto della struttura. Ad esempio, un tubo 108 per 4 può essere usato come supporto per il telaio di una costruzione leggera.

Informazioni generali sulla tubazione elettrosaldata

Il tubo d'acciaio per oltre un decennio è stato utilizzato non solo per la posa di impianti idraulici o di riscaldamento, ma anche come materiale da costruzione. Lo scopo dell'applicazione dei tubi saldati è molto più ampio di quanto possa sembrare a prima vista. A seconda dello scopo, la composizione dell'acciaio è diversa e i requisiti per la laminazione sono diversi.

Classificazione dei tubi elettrici saldati

A seconda della destinazione, è possibile distinguere i seguenti prodotti laminati a tubo:

• Classe 1 - usato nella vita di tutti i giorni. Questo gruppo include la pipeline, che viene utilizzata, ad esempio, per l'installazione di un sistema di riscaldamento. Anche un non specialista si occuperà dell'installazione, ma saranno necessarie solo istruzioni dettagliate per il lavoro;

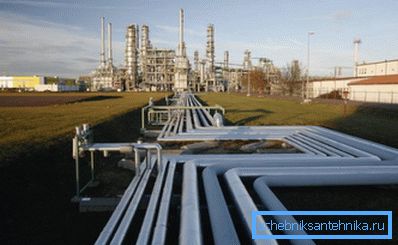

• Grado 2 - con maggiore resistenza a pressione e temperatura. Questo tipo di noleggio viene utilizzato per il pompaggio di olio e acqua nel condotto principale;

• Grado 3: la composizione dell'acciaio è selezionata in base a frequenti cambiamenti di temperatura e pressione. Campo di applicazione - industria alimentare, industria chimica, ecc .;
• Classe 4 - conduttura soggetta a forti sollecitazioni meccaniche, ad esempio durante la perforazione di un pozzo. L'acciaio dovrebbe avere una maggiore resistenza all'usura;
• 5 classi - questo noleggio è usato principalmente come elementi portanti per telai. Di conseguenza, il requisito principale è alta resistenza e basso prezzo;
• Grado 6: viene prodotto per soddisfare le esigenze dell'industria metalmeccanica. La caratteristica principale è una maggiore resistenza all'alta pressione, resistenza all'abrasione.

Quadro normativo

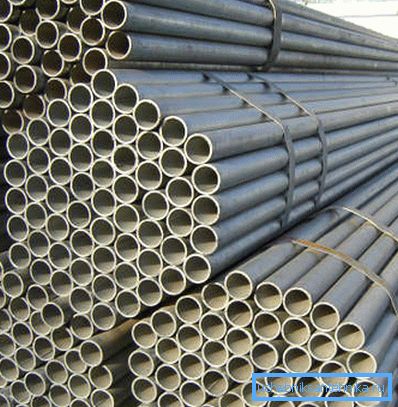

È possibile selezionare diversi standard, dimensioni geometriche, peso e tolleranze possono essere trovati in GOST 10704-91, ma contiene anche informazioni di base sulla dimensione. Ad esempio, la pipe 108x4 secondo GOST 10704 91 non può essere prodotta con una lunghezza inferiore a 4 m.

In generale, la dimensione dipende dal diametro:

• più di 426 mm - di regola, le dimensioni sono determinate in accordo con il cliente;
• più di 152 mm - la lunghezza minima è 5 m;
• 70 - 152 mm - 4 m;
• 30 - 70 mm - 3 m;
• meno di 30 mm - 2 m.

La gamma di dimensioni è piuttosto ampia: il diametro varia da 10 a 1420 mm e lo spessore del metallo può variare da 1 a 32 mm. Di conseguenza, il peso della pipeline è molto diverso. Ad esempio, il peso di 1 metro di tubo 108x4 secondo lo standard è di circa 10,26 kg, e con un aumento dello spessore del metallo a 5,0 mm, questa cifra sale a 12,70 kg.

Fai attenzione! Quando si contrassegna è sempre indicato il diametro esterno. Per scoprire il diametro interno, è necessario sottrarre da questo numero due volte lo spessore delle pareti.

Inoltre, il documento deve tenere conto anche di una serie di condizioni tecniche. Questi dati sono importanti nella fase di controllo della qualità del gasdotto.

È possibile selezionare tali documenti come:

• GOST 10705-80 - Le informazioni riguardano condotte con un diametro di 10-530 mm (acciaio legato e basso tenore di carbonio). Il documento contiene un elenco di regole per l'accettazione, il test, la concentrazione massima ammissibile di impurità, ecc .;
• GOST 10706-76 - la composizione è all'incirca la stessa, ma i requisiti in questo documento sono applicabili alle tubazioni con diametro di 426 - 1620 mm;

• GOST 10707-80 - presenta requisiti per tubi saldati formati a freddo con un diametro di 5-110 mm (acciaio al carbonio);

Per quanto riguarda i tubi laminati a caldo senza saldatura, per loro le informazioni principali sono in GOST 8731-74. L'assenza di una giunzione rende la conduttura ancora più affidabile, anche se un muro spesso aumenta anche la massa del tubo, ad esempio il peso di un tubo 108x6 è già di 15,09 kg / bar. m.

Le fasi principali della produzione

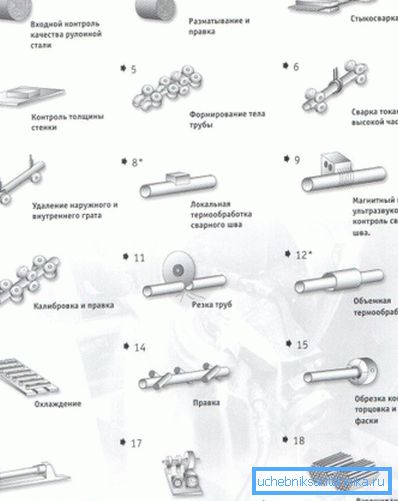

L'intero processo di produzione può essere suddiviso in più fasi:

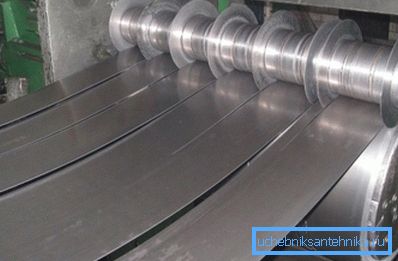

• un nastro metallico di larghezza costante funge da materia prima. È modellato e saldato a testa in modo da ottenere una striscia di acciaio continua di larghezza costante. Assicurati di controllare lo spessore dell'acciaio, dipende dal peso del tubo 108x4 e da qualsiasi altra dimensione;

• nella fase successiva, la striscia passa attraverso un treno di rulli, che danno alla striscia la forma di una futura conduttura (finora non viene effettuata alcuna saldatura);
• la saldatura è eseguita;
• grat viene rimosso;

Fai attenzione! Una fresa deve essere rimossa non solo dall'esterno, ma anche dall'interno. Se la conduttura funzionerà in modalità pressione, una sbavatura inedita all'interno interromperà il flusso del fluido.

• dopo di ciò, viene monitorata la resistenza della giunzione, la pipeline viene tagliata, le estremità vengono pulite dalle sbavature. Se necessario, viene eseguita la medicazione superficiale;
• la pipeline finita è immagazzinata.

Durante il controllo, è necessario tenere conto del metodo di saldatura. Quindi, se è stata utilizzata una cucitura di forza maggiore (GOST 10706), la massa dovrebbe essere aumentata dell'1%.

Cioè, se il peso del tubo 108x5 fosse di 12,70 kg / bar. m, quindi quando si utilizza una cucitura di forza aumentata, sarà 12,827 kg / pog. m. Con grandi volumi conta.

Esempi di utilizzo di condutture elettriche

Nella costruzione individuale, viene solitamente utilizzato per l'installazione di impianti di riscaldamento, impianti idraulici. Tutto il lavoro è di solito fatto a mano. Piccole dimensioni possono essere utilizzate come elementi di telaio di tubi per strutture leggere, come gazebo.

Per quanto riguarda le grandi dimensioni, è necessario tenere conto del prezzo. Quindi, il costo del tubo 108x4 è piuttosto alto (circa 30.000 - 33.000 rubli / tonnellata), quindi non ha senso utilizzarlo, ad esempio, per i liquami.

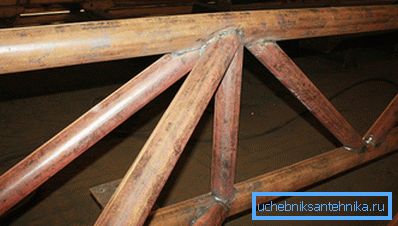

Nella costruzione industriale, i vantaggi di una condotta elettrosaldata si manifestano pienamente. Le grandi dimensioni possono essere utilizzate sia come rack che per coprire ampie campate. In quest'ultimo caso, è necessario ricorrere alla creazione di fattorie.

Il peso della pipeline non consentirà di bloccare la campata di un singolo tubo. Ad esempio, il peso di un tubo 108x3 5 è 9,02 kg / bar. m., con una luce di 15,0 m, solo il suo peso sarà di 135,3 kg.

Riassumendo

I tubi elettrosaldati e senza saldatura sono popolari non solo singolarmente, ma anche nella costruzione industriale. Piccole dimensioni sono spesso utilizzate nella vita di tutti i giorni, ma il diametro maggiore è adatto anche per costruzioni più impegnative.

Il video in questo articolo descrive in dettaglio il processo di produzione di tubi longitudinali saldati elettricamente.
