Tubo ventola di ventilazione

Per evitare che il sistema di ventilazione offra un sacco di problemi, è necessario dotarlo di tutti i dispositivi e dispositivi necessari. Uno di questi componenti importanti è il tubo divertente. Questo elemento è responsabile di gran parte del quale sarà discusso nell'articolo. Parleremo anche di come ventilare il tubo divertente.

A cosa serve una ventola?

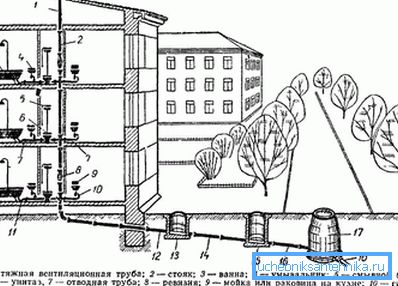

Un tale elemento del sistema fognario come un tubo del ventilatore non è sempre necessario. Secondo gli attuali codici di costruzione, non è necessario installarlo quando si costruisce una casa su uno o due piani. Se il piano della casa è superiore a 2, è necessario installare necessariamente la canalizzazione.

Inoltre, questo elemento della fogna dovrebbe essere presente se:

• in casa più di un bagno o un bagno.
• quando si installa il montante del sistema fognario, viene utilizzato un tubo con un diametro di 50 mm o inferiore.
• se c'è una unità sanitaria nella casa che richiede lo scarico simultaneo nella fogna di una grande quantità di acqua (ad esempio, se c'è una piscina in casa).

Suggerimento: Anche l'installazione di questo elemento è auspicabile se la casa è dotata di un sistema di fognatura autonomo. Ad esempio, quando il trattamento delle acque reflue viene effettuato utilizzando una fossa settica, la ventilazione deve essere eseguita utilizzando un tubo ad imbuto.

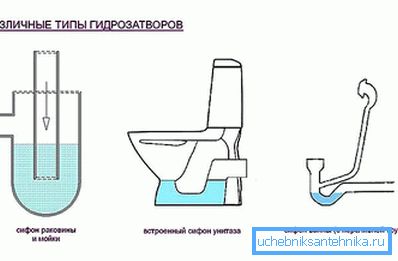

E perché abbiamo bisogno di una tale ventilazione? Quando si scarica l'acqua nel sistema fognario, viene creata una pressione scaricata. Se il volume di scarichi simultanei in arrivo è piccolo, la differenza di pressione viene compensata dai sifoni (o meglio, acqua in essi). Ma con una grande discesa simultanea, viene creato un vuoto nei tubi. Di conseguenza, viene aspirata l'acqua dal sifone, che apre la porta a odori sgradevoli.

Al fine di prevenire la creazione di un vuoto, è necessario garantire il flusso di aria dall'esterno per equalizzare la pressione. È per questi scopi che il tubo del ventilatore è montato. Inoltre, la trazione non consente all'odore di entrare nella stanza, anche se l'acqua nei sifoni si è asciugata dopo un lungo non utilizzo del sistema fognario.

Suggerimenti per l'installazione e il dispositivo

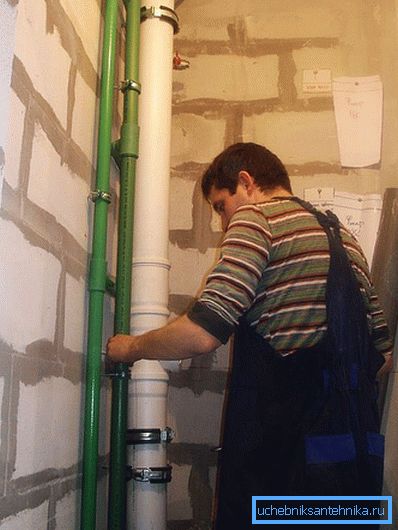

Per migliorare le prestazioni del sistema fognario e proteggersi dalla penetrazione di odori sgradevoli, gli esperti consigliano di installare la ventilazione del ventilatore anche nelle case a un piano. Le opere stesse non richiedono conoscenze e abilità speciali e sono completamente realizzabili da sole. Il sistema di ventilazione a ventaglio si compone dei seguenti elementi:

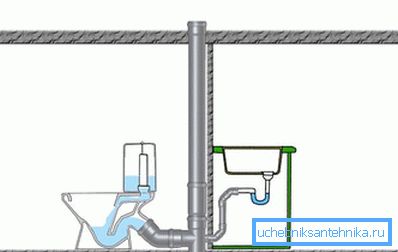

• Il condotto di ventilazione (che va dal montante al tetto, il tubo del ventilatore sarà posizionato lì). Tale elemento dovrebbe essere fornito nella fase di costruzione di una casa. Se non è presente, il ritiro della ventilazione del ventilatore potrebbe richiedere un notevole costo finanziario e fisico.
• Collegamento di tubi e raccordi (sono necessari per il collegamento al montante della fogna).
• Lo stesso divertente tubo.

Quando si crea un sistema di ventilazione usando un tubo ad imbuto, si dovrebbero osservare le seguenti raccomandazioni degli esperti:

• La cosa più importante è che il diametro del tubo del ventilatore sia uguale alla sezione trasversale del riser. Inoltre, gli esperti raccomandano di utilizzare lo stesso tipo di materiali (polimero o ghisa). Se non si desidera realizzare un tubo in ghisa (questo materiale è piuttosto pesante e difficile da installare), è necessario utilizzare un adattatore in gomma come elemento di collegamento.
• È consentito collegare diversi tubi divertenti. Allo stesso tempo, è necessario utilizzare tees in plastica fognaria con un angolo di 45 gradi.
• È anche permesso cambiare la direzione del tubo del ventilatore (usando tutti gli stessi tee). Allo stesso tempo, il punto di cambiamento della direzione deve essere al di sopra del nodo sanitario più alto.
• Alcune aree di ventilazione del ventilatore possono scorrere orizzontalmente. In questo caso, è necessario resistere a una leggera distorsione verso l'uscita dei gas, dovrebbe essere dello 0,02%.

Inoltre, gli esperti raccomandano di soddisfare i requisiti che si applicano direttamente al tubo del ventilatore stesso. Tra questi ci sono i principali:

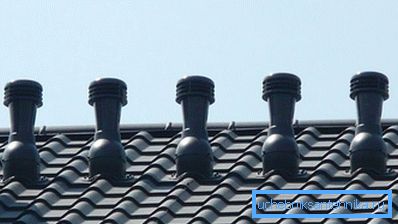

• Quando si porta il tubo del ventilatore sul tetto, è necessario seguire le raccomandazioni per la sua altezza sopra il tetto. Questo indicatore dovrebbe essere nell'intervallo da 30 a 50 cm.
• Quando la casa ha uno spazio mansardato che viene utilizzato per scopi residenziali, il tubo dovrebbe essere sollevato a 3 metri.
• Per evitare che gli odori del sistema fognario entrino nella stanza attraverso le finestre e un balcone, la distanza dal tubo a questi elementi deve essere di almeno 4 metri.
• Dovresti prenderti cura dell'isolamento del montante o saltare attraverso le stanze riscaldate.
• Poiché la maggior parte delle tubazioni in plastica vengono utilizzate per la ventilazione dei ventilatori (grazie alla facilità di installazione), devono essere protette dall'impatto meccanico. Quando si inseriscono tubi attraverso pavimenti e coperture, vengono utilizzati manicotti di metallo.
• Se la tua casa è dotata di un sistema di camino, è vietato installare un tubo di ventilazione nello stesso condotto di ventilazione.
• Per proteggere insetti e piccoli detriti dall'ingresso nel sistema fognario, è necessario dotare l'uscita del tubo di una griglia.

In alcune case di una vasta area ci possono essere diverse unità sanitarie situate in diverse parti dell'edificio. In questo caso, al fine di non ammucchiare il tetto con numerosi tubi, è possibile combinare tutti i riser in un unico sistema di ventilazione, è meglio effettuare i collegamenti in soffitta. Questo viene fatto usando tee di fognatura dello stesso diametro del tubo. Non dimenticare la pendenza in direzione dei gas di uscita.

Errori nella creazione di ventilazione del ventilatore

La ventilazione del ventilatore è una comunicazione semplice, tutti possono gestirla. Ma qui, alcuni proprietari di proprietà immobiliari suburbane commettono errori. Ecco i più comuni:

• Molti proprietari di case private hanno difficoltà a cablare un tubo ad imbuto attraverso il tetto. Per non disturbare con il taglio del foro, l'installazione di un manicotto di metallo e il fissaggio del tubo stesso, portano ventilazione nella soffitta. Un tale sistema non sarà in grado di affrontare efficacemente il suo compito. Tutti i gas delle fognature si accumuleranno in soffitta e quindi sicuramente penetreranno nella casa.
• Inoltre, non volendo portare il tubo sul tetto, molti proprietari lo installano sul muro esterno. Questo disegno contribuirà alla formazione di grandi quantità di condensa.
• Per aumentare lo scarico spesso montare una banderuola sulla cima di un imbuto. Una tale costruzione aggiuntiva non solo non contribuisce ad un carico maggiore, ma più spesso impedisce il deflusso di gas dal sistema fognario. Inoltre, la paletta aumenta la formazione di condensa, che penetra nella fogna. E in inverno, l'acqua accumulata può congelare e ridurre il diametro del tubo, e quindi ridurre le voglie.

Quando si visualizza un tubo ad imbuto sul tetto, c'è spesso un errore nella sua posizione. L'uscita non dovrebbe essere situata sotto la sporgenza. In questo caso, esiste il rischio elevato di tagliare il tubo quando la neve o il ghiaccio si sciolgono.

Ventilazione settica

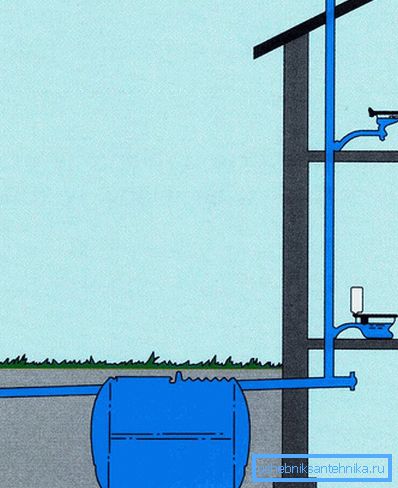

Se la tua casa di campagna è dotata di un sistema di fognatura autonomo (è installata una fossa settica), allora deve anche essere dotata di ventilazione. Anche durante l'installazione o la costruzione dell'impianto di trattamento delle acque reflue, è necessario prevedere nella sua parte superiore un'apertura per l'installazione del tubo di ventilazione.

Di regola, i tubi di plastica sono usati per questi scopi. Sono leggeri e non presentano difficoltà durante l'installazione. Un involucro è collegato al foro nel coperchio della fossa settica, la sua sezione deve essere di almeno 100 mm.

L'estremità superiore della ventilazione dovrebbe essere più alta di un uomo. Inoltre, il foro deve essere protetto dalla penetrazione di detriti e insetti. Per questo è meglio equipaggiare l'uscita con una griglia. E 'anche desiderabile proteggere la ventilazione dall'ingresso di acqua piovana, per questo montare un cono protettivo.

video

In questo video, ti verrà spiegato come installare il tubo riser da una canalizzazione:
