Aletta di ventilazione: scopo, caratteristiche del design,

Le valvole di smorzamento per la ventilazione o le valvole a farfalla sono progettate per regolare e distribuire il flusso d'aria nei condotti di ventilazione. Questo è uno dei modi principali per configurare e controllare il sistema nel suo complesso e le sue singole parti. Parleremo del dispositivo e delle caratteristiche delle valvole a farfalla.

Valvole a farfalla per condotti di ventilazione

dispositivo

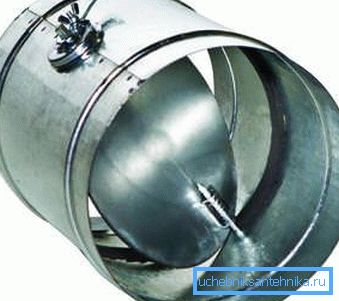

La serranda dell'aria per la ventilazione è un telaio che segue la forma della sezione del canale su cui è installato il sistema lama o lama. Le pale o pale montate su un asse rotante, la cui rotazione fornisce una regolazione regolare della posizione di quest'ultimo (leggi anche l'articolo Valvola di ventilazione per finestre in plastica - la chiave per un microclima sano in casa).

L'asse stesso esce da un'estremità attraverso l'alloggiamento verso l'esterno, dove si trova la maniglia di comando o l'azionamento elettrico / pneumatico. Il telaio può essere integrato nel canale come una parte sagomata o sovrapposto come un reticolo. I collegamenti possono essere flangia, benda e capezzolo.

La rotazione dell'asse assicura la miscelazione o l'apertura del canale, regolando così il suo rendimento. Nella posizione di estrema chiusura, la lama è parallela al piano della sezione del condotto, all'estrema apertura - quasi perpendicolare.

Fai attenzione! Per ruotare l'asse più di 90 gradi, non ha senso, poiché in questo caso, mantenendo la direzione di rotazione, il risultato inizierà a cambiare in senso inverso.

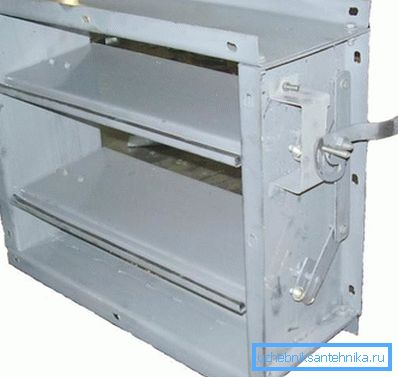

Nel caso di un sistema di lame, quando il canale non è bloccato da una lama, ma da un disegno come un cieco, l'asse di rotazione non è uno, ma tante quante le lame. Tutti questi assi sono anche portati a un'estremità, dove sono collegati da un passo comune, agendo su cui tutte le lame possono essere ruotate con la stessa angolazione.

specie

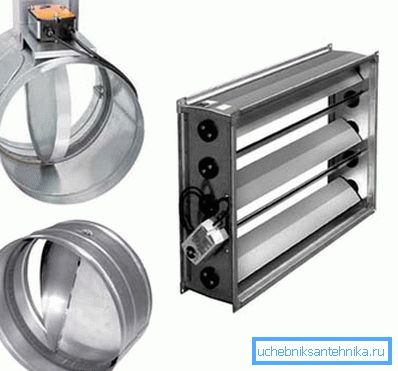

Le valvole sono classificate in base a diversi parametri: scopo, forma, tipo di azionamento di controllo e funzioni principali.

Su appuntamento, tutte le valvole possono essere suddivise nei seguenti gruppi:

• Valvole pneumatiche. Progettato per regolare il movimento delle masse d'aria senza mescolanze di gas infiammabili, solidi sospesi di aerosol e fumo a temperature fino a 80 gradi. La pressione massima nel canale è 1500 Pa. Utilizzato nei sistemi di ventilazione di magazzini, negozi di ortaggi e altri oggetti domestici;

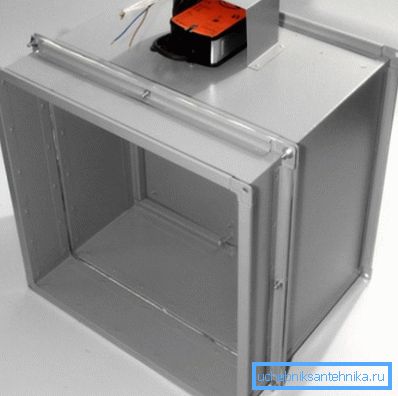

• antincendio. Esistono due tipi: ignifughi e fumogeni, mentre i primi normalmente sono normalmente aperti, i secondi normalmente chiusi. Proteggono le aperture all'interno delle strutture dalla penetrazione della fiamma e rimuovono anche i gas di combustione dai locali;
• A prova di esplosione. Può essere attribuito a una varietà di dispositivi antincendio, ma la loro principale differenza è il lavoro in ambienti esplosivi. Il design è fatto in modo che sia escluso il verificarsi di una scintilla durante il suo funzionamento;
• unificato. Il tipo più comune di serranda è utilizzato nei sistemi di ventilazione e condizionamento di oggetti civili e domestici, nonché nei sistemi di riscaldamento dell'aria.

Nella forma, questi dispositivi ripetono i contorni della sezione del canale, e quindi ci sono tre tipi principali:

• tondo
• rettangolare,
• quadrato.

Può anche essere incorporato e sovraccarico.

Dalla natura del disco ci sono tali varietà:

1. Meccanico con azionamento manuale (marcatura - "P"). L'asse rotante è dotato di una leva o di una punta del profilo per la presa con una chiave. Spesso la leva è realizzata sotto forma di una maniglia con un goniometro, che mostra l'angolo di rotazione della lama;

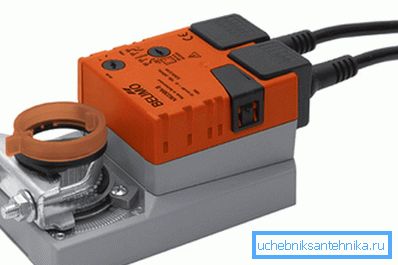

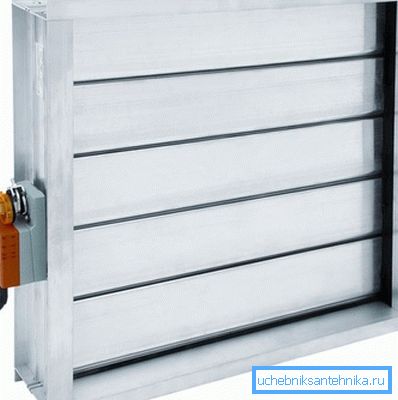

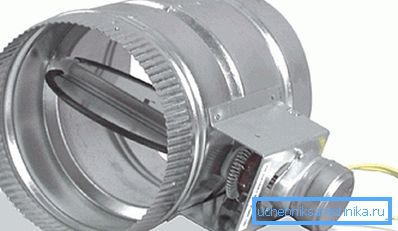

2. Alette di ventilazione motorizzate (etichettate "E"). La meccanica di controllo è guidata da un servo montato sul corpo del dispositivo. Utilizzato in sistemi automatici e in canali di grande sezione;
3. Valvole con azionamento pneumatico (marcatura - "P"). Differiscono dal design dell'azionamento elettrico.

Inoltre, i dispositivi sono suddivisi in diversi gruppi funzionali:

• valvole di ritegno;
• dispositivi di emergenza;
• normalmente aperto;
• normalmente chiuso;
• caricato a molla, ecc.

Il controllo può essere effettuato tramite l'automazione, un segnale attraverso un telecomando centralizzato o manualmente.

Fai attenzione! Il prezzo di ogni singolo prodotto dipende in larga misura dal suo scopo, dimensioni, tipo di guida e produttore. La specie più economica può costare da poche centinaia di rubli.

Caratteristiche di regolazione e regolazione

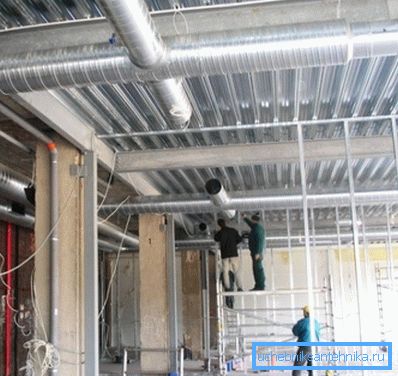

Il compito principale della configurazione e del debug dei sistemi di ventilazione è garantire che i parametri del flusso d'aria impostati dal progetto siano impostati su tutti i siti della rete.

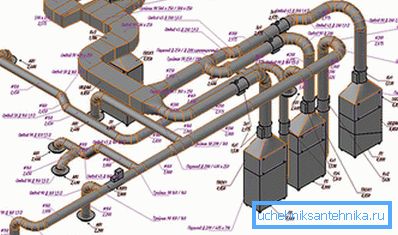

È piuttosto difficile farlo con le tue mani senza una serie di conoscenze di base, ma se decidi, le nostre istruzioni astratte ti aiuteranno a:

• La pressione totale e le prestazioni del ventilatore devono essere adattate ai dati di progetto. Questo viene fatto regolando la frequenza della sua rotazione;
• Successivamente, con l'aiuto della regolazione dei dispositivi, configurare i rami più vicini alla ventola. Le prestazioni di questi rami devono corrispondere al design. Chiudendo dolcemente gli smorzatori, si ottiene la resistenza al flusso desiderata;
• L'aria in eccesso viene trasferita a quelle parti della catena in cui vi è una bassa produttività rispetto ai calcoli. In quei luoghi dove non ci sono dispositivi di regolazione, è possibile installare diaframmi in acciaio per creare una resistenza costante;
• Quando le portate d'aria nella sezione di testa del circuito, così come nei dispositivi di ingresso e di scarico sono portati a valori di progettazione con un errore non superiore al 10%, la regolazione può essere considerata completata con successo.

Fai attenzione! È necessario prestare attenzione ad aumentare il consumo di energia dei motori dei ventilatori aumentandone le prestazioni.

conclusione

Le valvole di sfiato e gli ammortizzatori consentono di configurare il sistema e regolarne i parametri in tempo reale. Sono possibili la modalità automatica e il controllo manuale degli attuatori per serrande, che consente di creare sofisticate soluzioni intelligenti per i sistemi di climatizzazione.

Il video in questo articolo illustra chiaramente tutto ciò che è stato detto.
