Armadio di controllo della ventilazione: funzionalità,

Qual è l'armadietto per il controllo del sistema di ventilazione? Quali sono i segni classificati armadi? Come sono? Conosceremo i loro elementi di base e un paio di prodotti specifici presenti nel moderno mercato russo.

Cos'è?

definizione

In condizioni industriali e, più raramente, in edifici residenziali e uffici, viene utilizzata obbligatoria invece della ventilazione naturale a cui siamo abituati nelle abitazioni di ventilazione naturale di costruzione sovietica.

Le sue funzioni spesso non si limitano allo scambio d'aria con la strada:

• L'aria aspirata viene filtrata, priva di polvere, odori e sostanze potenzialmente dannose.
• La sua temperatura aumenta o, al contrario, diminuisce a seconda della stagione.
• L'aria secca invernale può essere umidificata e un'estate eccessivamente umida, al contrario, può asciugare.

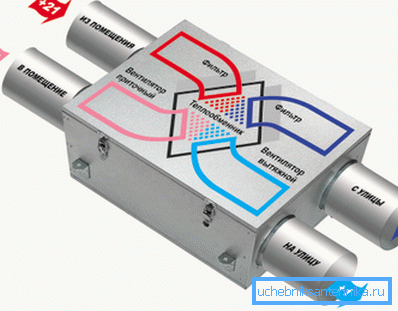

Importante: i moderni sistemi di ventilazione includono spesso recuperatori di calore, consentendo notevoli risparmi sul riscaldamento e sulla climatizzazione.

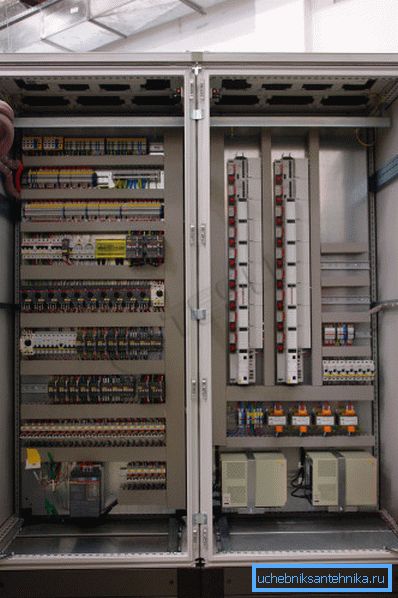

È chiaro che un sistema così complesso deve essere gestito e controllato. È logico concentrare tutti i dispositivi di controllo in un punto. Il che, in effetti, ci porta all'idea di un quadro elettrico.

funzionalità

La moderna ventilazione dell'automazione può svolgere le seguenti funzioni:

• Controllo di attuatori (ventilatori, sistemi di climatizzazione, valvole, ecc.) Utilizzando un algoritmo arbitrario.
• Controllo della temperatura dell'aria di mandata.
• Controllo della temperatura dell'aria nell'ambiente con la limitazione dell'intervallo di temperatura dell'aria di mandata Ciò impedisce il verificarsi di correnti fredde o zone con aria surriscaldata.
• Indicazione della modalità operativa di ciascun nodo di sistema.
• Indicazione dello stato dei principali meccanismi (guasti hardware e software, grado di usura).
• Indicazione delle temperature su un numero arbitrario di sensori di temperatura integrati e remoti.
• Indicazione di polverosità dei filtri dell'aria.
• Protezione contro il congelamento degli scambiatori di calore (prima di tutto - utilizzo di acqua come vettore di calore).
• Protezione contro il congelamento del ghiaccio, riducendo l'efficienza di raffreddamento.

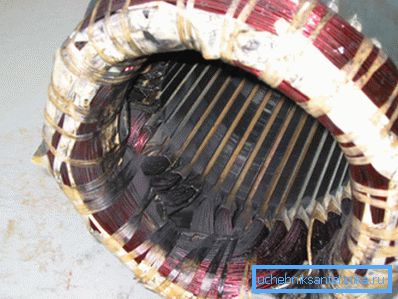

• Protezione contro il surriscaldamento degli avvolgimenti dei motori elettrici.

• Protezione contro il surriscaldamento degli aerotermi quando viene misurata la circolazione dell'aria.

L'unità principale del cabinet - il controller - non consente solo di automatizzare i processi di controllo della ventilazione all'interno del proprio programma. Utilizzando la ROM invece di un chip di sola scrittura e la disponibilità di porte standard per la connessione a un computer, è possibile regolare il firmware del controller, riprogrammarlo, creare configurazioni non standard e impostare reazioni arbitrarie ai cambiamenti nelle letture del sensore.

classificazione

Quali sono i segni delle cabine di comando differiscono?

1. Nella direzione del movimento dell'aria.

Possono gestire:

• Ventilazione di scarico
• Ventilazione forzata.
• Infine, l'alimentazione dell'armadio elettrico e la ventilazione di scarico sono in grado di controllare completamente l'intero ricambio d'aria nell'edificio.

1. Alla destinazione. Lo scambio generale, il sistema di ventilazione antincendio, entrambi i sistemi o i loro elementi separati possono essere controllati.

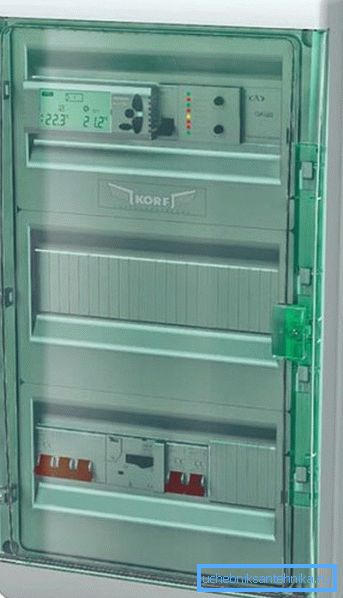

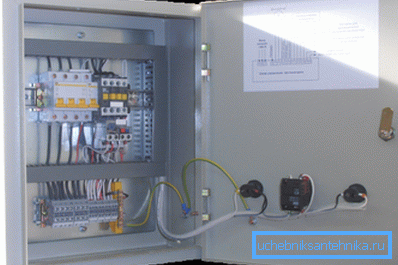

2. Secondo il materiale del caso. Può essere di plastica o di metallo. Nel primo caso, di regola, i controlli sono nascosti sotto il coperchio dell'armadio, nel secondo caso sono posizionati su di esso.

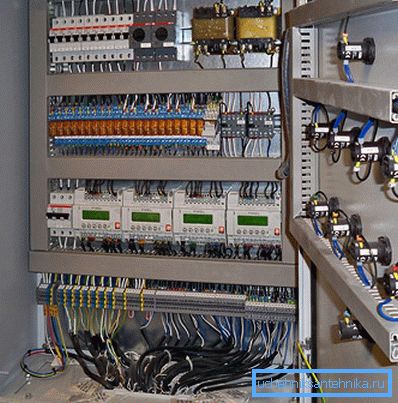

montaggio

È improbabile che il lettore sia in grado di installare apparecchiature così complesse con le proprie mani, pertanto ci limitiamo a un minimo di raccomandazioni per l'installazione.

• L'installatore necessita dell'autorizzazione per lavorare con apparecchiature elettriche e familiarità con strumentazione e apparecchiature di automazione (strumentazione e automazione).
• L'armadio è montato su una parete verticale di materiale ignifugo con un'altezza di almeno un metro. L'istruzione, come è facile intuire, è collegata alla sicurezza antincendio. Le correnti nei circuiti di alimentazione possono raggiungere valori impressionanti, che in determinate condizioni possono portare a un forte riscaldamento dei fili e dei terminali.

Cerchiamo di chiarire: ammesso che per ogni millimetro quadrato della sezione trasversale del conduttore di rame non ci siano più di 10 ampere, e che i terminali siano dotati di un contatto affidabile e l'assenza di coppie galvaniche (come rame e alluminio), questa situazione non si presenterà.

campioni

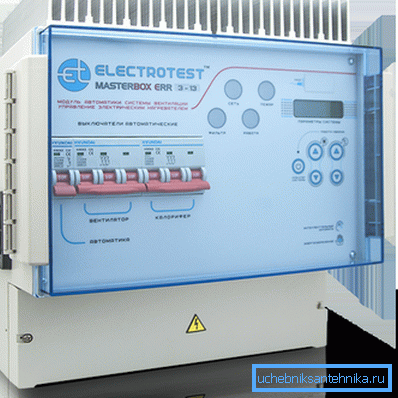

MASTERBOX ERR

Davanti a noi è un prodotto prodotto dalla società di Mosca Electrotest.

Quali sono le caratteristiche del dispositivo?

• Supporto per riscaldatori elettrici ad aria, acqua e scambiatori di calore freon.
• Supporta tutti i tipi di recuperatori.
• Protezione dei motori delle ventole contro surriscaldamento e sovraccarico.
• Controllo remoto
• Moduli Bluetooth e Wi-Fi che consentono di controllare la ventilazione dallo smartphone.
• Dimensioni compatte La dimensione del cabinet è solo 325x335x170 mm.

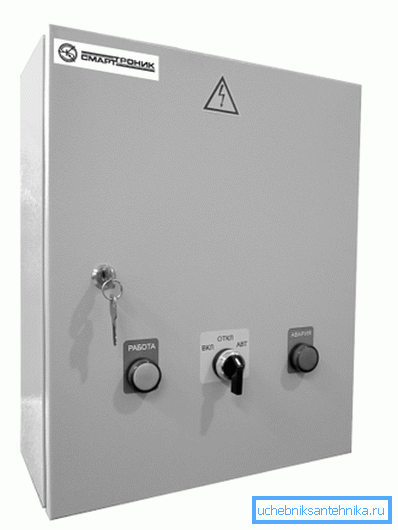

Armadio controllo ventilatore

Il prodotto con il nome laconico ShUV è prodotto da un certo numero di società russe (ad esempio, OAO Rubezh, che ha uffici di rappresentanza in diverse città della Russia e del vicino estero). La funzionalità del dispositivo è l'esatto opposto della precedente: è limitata al controllo dell'alimentazione o dell'aspiratore della ventilazione antincendio.

Oltre a avviare e arrestare direttamente il motore elettrico, il dispositivo controlla:

1. La presenza di tutte e tre le fasi all'ingresso.
2. Facilità di manutenzione dei propri circuiti di alimentazione e controllo.
3. Contatto con i sensori e la loro salute

Presentiamo le principali caratteristiche dei dispositivi in ​​grado di controllare un ventilatore con una capacità fino a 45 kW.

Il prezzo di ShUV dipende dalla potenza massima della ventola da essa controllata:

• 5,5 kW - 15.400 rubli.
• 11 kW - 19.300 rubli.
• 18,5 KW - 21080 rubli.

conclusione

Partiamo dal presupposto che la nostra conoscenza del nuovo tipo di apparecchiature di ventilazione abbia avuto luogo (vedi anche l'articolo Ventilazione del fumo: le caratteristiche e le caratteristiche principali del dispositivo).

Come sempre, in questo articolo verrà offerta una certa quantità di ulteriori informazioni tematiche. Buona fortuna!
