Canali dell'aria per la ventilazione: viste, caratteristiche

Elementi importanti di qualsiasi sistema di ventilazione sono condotti d'aria opportunamente selezionati. Il loro compito principale è quello di assicurare il flusso di aria fresca nella stanza e rimuovere i rifiuti. L'efficienza del sistema di ventilazione dipende, in primo luogo, dal corretto calcolo dei diametri dei tubi e dell'area della sezione trasversale dei condotti. Oggi scoprirai come i condotti d'aria rotondi per la ventilazione differiscono dagli altri, quali materiali vengono utilizzati per diversi tipi e anche come sono installati.

I moderni sistemi di ventilazione naturale e meccanica per i locali di solito dispongono di un solo canale per la rimozione delle masse di aria di scarico. Allo stesso tempo, l'aria fresca dovrebbe fluire senza ostacoli attraverso le fessure e le crepe nei blocchi delle porte e delle finestre, nonché attraverso speciali aperture tecnologiche.

Un'altra cosa: la fornitura e la ventilazione di scarico, che richiede il calcolo e l'installazione di due canali separati progettati per il flusso d'aria fresca e l'uscita inquinata.

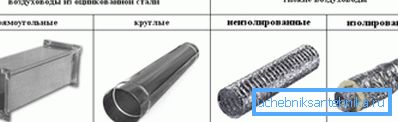

Tipi di condotti

Oggi non è difficile acquistare parti di sistemi di ventilazione, poiché i produttori offrono i loro prodotti in una vasta gamma. Per questo motivo, il loro prezzo è accettabile per la maggior parte degli acquirenti.

Pertanto, quando si sceglie un condotto, è necessario prestare attenzione alle caratteristiche del progetto dell'edificio per il quale è stato acquistato. Di seguito consideriamo diversi criteri che aiuteranno a capire la classificazione delle apparecchiature.

disegno

I condotti dell'aria possono essere:

materiale

Oggi, vari materiali sono utilizzati per la produzione:

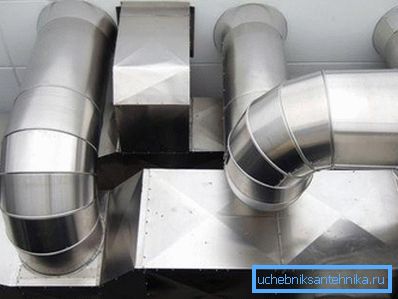

1. metallo - acciaio inossidabile o zincato, leghe di alluminio. Gli elementi sono altamente resistenti, sopportano il fuoco e le formazioni corrosive. La loro installazione non causa particolari difficoltà, la durata dei prodotti è lunga.

Il costo più basso dei condotti in acciaio zincato di questa categoria, allo stesso tempo, alluminio e acciaio inossidabile sarà molto più costoso per i clienti. Ciò ha costituito la principale domanda di prodotti da tubi zincati.

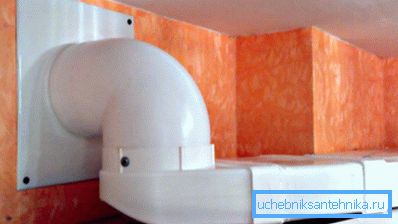

1. plastica, piuttosto, polipropilene di alta qualità, caratterizzato da basso costo e basso peso. Gli elementi sono resistenti all'usura, non arrugginiscono e sono il più stretti possibile. L'installazione viene eseguita solitamente a mano e il periodo operativo è di diversi decenni.

Questo e altri vantaggi materiali attraggono molti consumatori. Tra le carenze va menzionata la debolezza del danno meccanico e le alte temperature.

1. Flessibile realizzato da polimeri, così come il foglio di alluminio polimero ondulato, che è dotato di rinforzo in acciaio. Tali condotti d'aria sono utilizzati in sistemi di ventilazione contemporaneamente a condotti rigidi di conduzione dell'aria rigidi e corrispondenti componenti sagomati. Lo svantaggio è che il lavoro delle condutture flessibili è accompagnato da troppo rumore, che è significativamente più di altri tipi di condotti d'aria.

Forma della sezione

Il classico è considerato rettangolare e rotondo, ma c'è anche un ovale.

La scelta dipende dal progetto concordato.

1. Quelli rotondi hanno più domanda dei clienti rispetto a quelli rettangolari. Non c'è nulla di sorprendente in questo, dal momento che sono facili da installare e hanno una minima resistenza aerodinamica all'aria.

Giunti per capezzoli e giunti esterni vengono utilizzati come materiale per l'unione di elementi sagomati e tubi. La perdita di "aria" in questo caso non si verifica, quindi è possibile parlare della completa tenuta del circuito.

1. I condotti d'aria rettangolari sono uniti l'un l'altro e con parti sagomate:

• flange;
• shinoreykami;
• angoli di montaggio;
• scatta.

La loro installazione è alquanto difficile se confrontata con il round e hanno le peggiori prestazioni aerodinamiche. L'indubbio vantaggio dei condotti d'aria rettangolari è la combinazione perfetta con qualsiasi ambiente, specialmente in ambienti con soffitti bassi.

Calcolo dei tubi dell'aria

Di seguito è riportata una guida che aiuterà a comprendere questa difficile questione:

1. Effettuare uno schema generale della rete di ventilazione tenendo conto dell'area dei locali e del loro scopo. Calcolare lo scambio d'aria richiesto in metri cubi all'ora.
2. Il secondo stadio è la determinazione della velocità di movimento delle masse d'aria nei tubi:

• ventilazione naturale - fino a 1 m / s;
• aerazione forzata - 3-5 m / s.

Per il calcolo è più comodo utilizzare diagrammi speciali preparati da specialisti. Con il loro aiuto, il calcolo del diametro della sezione interna dei condotti viene determinato in base ai risultati ottenuti.

Ad esempio, per ventilazione artificiale con un volume di scambio d'aria di 300 m³/ h e la velocità del flusso d'aria di 3 m / s, il diametro ottimale del condotto di ventilazione è di 150 mm, se quello rettangolare è di 100 mm per 200 mm.

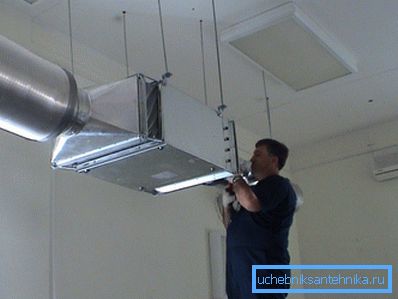

Installazione di condotti d'aria

Importante quando si installano tubi conduttori di aria è la decisione se devono essere isolati o meno. Tale isolamento aggiuntivo dei condotti di ventilazione previene la formazione di condensa, consentendo alla ventilazione di funzionare a lungo e senza fallo.

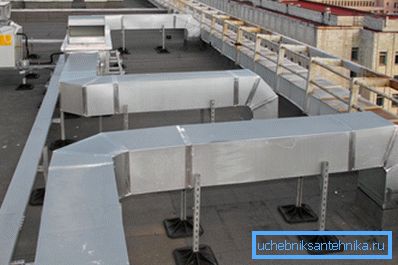

Consiglio: l'isolamento termico dei tubi di ventilazione è necessario quando li si installa all'esterno dell'edificio o in una stanza che non ha riscaldamento.

La seconda decisione importante è l'isolamento dei condotti di ventilazione, che si trovano in locali di lavoro e residenziali, in particolare una camera da letto o una camera per bambini.

Utilizzare le seguenti regole per ridurre i decibel di sistema:

• bene aiuterà a risolvere il problema dei tubi di grande diametro o con pareti spesse;
• Tubi di finitura con materiali speciali per ridurre al minimo il rumore durante il funzionamento del sistema di ventilazione, consente anche il silenzio nelle stanze;
• Utilizzare l'isolamento dalle vibrazioni per le apparecchiature di ventilazione, come ventole e ammortizzatori.

L'efficacia del sistema dipende in gran parte dalla sua pulizia regolare. Molto spesso, non ha bisogno di smantellare tutto o i suoi componenti.

Suggerimento: pulire con metodo meccanico o chimico. Il primo riguarda l'uso di pompe per vuoto e dispositivi idro-meccanici, il secondo - l'uso di aerosol speciali.

conclusione

Dopo aver preso una decisione sull'installazione del sistema di ventilazione in una casa o in un appartamento, è necessario affrontare in modo responsabile e attento il calcolo, la selezione e l'installazione dei condotti dell'aria, poiché il loro funzionamento dipenderà da loro in futuro.

I condotti dell'aria per la ventilazione diventeranno invisibili e privi di problemi, oppure dovrai risolvere ulteriori problemi che sono stati violati durante il lavoro.

Il video in questo articolo ti aiuterà a trovare ulteriori informazioni su questo argomento.
