Cappuccio di ventilazione per la cucina: come non fare la

Alcuni dei locali di un edificio residenziale necessitano di una speciale modalità di ventilazione. Ad esempio, è preferibile installare un ventilatore per la cappa in bagno, toilette.

Non fare a meno di attrezzature speciali e in cucina. Fornirà aria pulita nella stanza e proteggerà non solo i residenti, ma anche finestre, pareti e mobili dall'azione dei prodotti di combustione e dei grassi.

Classificazione dei dispositivi di scarico

I dispositivi di scarico per cucine sono classificati in base al metodo di installazione e al principio di funzionamento.

In base al metodo di installazione, tali dispositivi sono realizzati.

1. Analoghi a soffitto e sospesi. Sono montati su una parete o soffitto sopra la stufa.
2. Infissi incorporati. Installato all'interno di un armadietto o di un cassetto speciale. All'esterno, rimane solo il fondo e il pannello di controllo del dispositivo.
3. Cappe da tavolo. L'istruzione dice che sono usati più spesso negli esercizi di ristorazione.

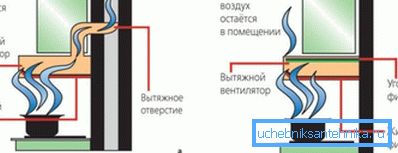

Secondo il principio di funzionamento, tutte le cappe sono suddivise nei seguenti analoghi.

1. Filtro multimediale. Puliscono l'aria mentre passa attraverso il filtro. Il più comune di questi sono analoghi del carbone. Per la loro purezza deve essere monitorato costantemente e al bisogno cambiare.

Fai attenzione! Questo cappuccio è installato senza essere collegato alla ventilazione. È più adatto per piccole cucine in cui il cibo non è preparato, ma solo riscaldato.

1. dispositivi divaricatori. Le loro tubazioni trasportano l'aria inquinata direttamente nel condotto di ventilazione (canale), originariamente esistente in casa o appositamente equipaggiato per l'uso degli scarichi. Per le cucine utilizzate intensivamente tali dispositivi sono i migliori.

Come scegliere il condotto dell'aria e lo scarico

Quando si sceglie un cappuccio, considerare i seguenti punti.

Quali fattori da considerare

1. La potenza di scarico dovrebbe corrispondere all'area della stanza.
2. Le sue dimensioni sono commisurate con l'attrezzatura da cucina.
3. Il condotto di ventilazione per lo scarico deve avere una sezione sufficiente. Questioni e il suo materiale.
4. Il design del dispositivo deve essere in armonia con l'interno della stanza.

La capacità minima di scarico è calcolata come il volume della cucina moltiplicato per 10. Quindi, se una stanza ha dimensioni di 4-3 m, e il suo soffitto ha un'altezza di 2,8 m, allora il volume della cucina è 33,6 m ?.

Pertanto, la potenza del dispositivo dovrebbe essere 336 m? all'una Gli esperti dicono che è desiderabile comprare un cappuccio con un margine di (piccola) prestazione.

Fai attenzione! Le dimensioni del dispositivo devono essere proporzionate alla superficie della piastra del gas. Se la cappa è più piccola, una certa percentuale dei prodotti della combustione e degli odori emessi durante il processo di cottura andrà all'abitazione. Cioè, la ventilazione sarà inefficace.

Tubi per il sistema

Il tubo di ventilazione di scarico può essere fatto dei seguenti materiali.

1. Plastic. Non arrugginisce, ha un peso leggero, appena installato, chimicamente resistente, non ha paura dei cambiamenti di temperatura.
2. Tubi e scatole di sezione rettangolare in lamiera d'acciaio. Il loro prezzo è basso, ma il materiale è suscettibile alla corrosione, ha un rumore maggiore, non è molto resistente ai danni meccanici.

1. Tubi di alluminio ondulato. Il loro principale vantaggio è l'eccellente isolamento, ad es. non ci sono suoni completamente quando l'aria potente fluisce attraverso il canale. La forma di tali tubi è facile da cambiare, in base ai parametri dell'apertura di scarico e alla configurazione di rete.

L'unico aspetto negativo è che la scatola di ventilazione corrugata per la cappa non sembra esteticamente gradevole. Tuttavia, il canale può sempre essere mascherato dal fronte.

Installazione del dispositivo

Prima di collegare la cappa alla ventilazione, è necessario preparare gli elementi del sistema e degli strumenti.

Cosa sarà necessario

Dalle attrezzature e dai materiali è necessario quanto segue.

1. Il cappuccio stesso, selezionato secondo le caratteristiche e il design appropriati.
2. Staffe per il fissaggio.
3. Una serie di tubi e raccordi per la sistemazione del condotto.
4. Morsetti per il fissaggio del canale.
5. Griglia di aerazione per scarico, chiusura dell'albero e semplifica l'accoppiamento con il suo condotto.
6. Valvola di non ritorno installata nel condotto e che garantisce il non ritorno di aria e odori sporchi.

Il toolkit da preparare.

1. Perforatore per fori per la struttura di montaggio.
2. Cacciavite per assemblaggio cofano.
3. Metro a nastro e matita per misurare.
4. Coltello affilato
5. Jigsaw o seghetto.
6. Livello di costruzione.

Apparecchio di sicurezza elettrica

La cappa da cucina è un dispositivo di maggior rischio elettrico. Ci sono sempre vapori d'acqua nella stanza. L'olio e i grassi derivanti dalla cottura del cibo vengono spruzzati su apparecchi elettrici.

Tutto ciò può causare scosse elettriche.

1. Sulla base di quanto sopra, il collegamento del cappuccio alla ventilazione con le proprie mani deve essere accompagnato dalla sua messa a terra.
2. Negli edifici condominiali costruiti negli ultimi anni, il cablaggio ha già una fase di messa a terra. Pertanto, è necessario solo mettere la presa con un contatto per esso al cofano.
3. Nei vecchi edifici, la messa a terra dovrà essere costruita da soli.

Ecco cosa fare:

1. Nel quadro elettrico sul pianerottolo, trova il "neutro" - un tubo incassato o uno pneumatico speciale con un perno di montaggio.
2. Collegare il cavo di alimentazione con attenzione al terminale. La sua sezione trasversale, minimo, dovrebbe essere 2,5 mm ?.
3. Quindi, serrare il cavo con il dado di controllo.
4. Instradare il cavo attraverso i locali in cucina fino al luogo di installazione della presa. Per l'estetica non ha sofferto, è possibile utilizzare il basamento con canali via cavo, analoghi di superficie per pareti in plastica o wall up the wire.
5. Collegare la cappa al cavo. Questo dovrebbe essere fatto attraverso la macchina (potenza 6.3 A)

Fai attenzione! Se non sei amico di elettricità, chiama i maestri. La tensione nello schermo è di 220 V, è in pericolo di vita.

Installazione di dispositivi integrati

Le fasi di assemblaggio del cofano incorporato sono sotto.

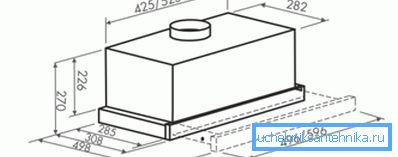

1. Prima sistemati nell'armadio per lei. Puoi comprarlo già pronto o farlo da solo. Il cabinet dovrebbe avere solo pareti laterali e superiori. Le dimensioni della costruzione devono essere coerenti con le dimensioni del dispositivo di scarico.
2. Nella parte superiore dell'armadio, con un seghetto o un seghetto, tagliare il foro per il tubo di ventilazione e fissare l'anello adattatore.

1. Nel luogo contrassegnato, fissare il cabinet con l'aiuto di parentesi. Fare lo spazio tra la stufa e il cofano come specificato nel passaporto del dispositivo. Di regola, è 65 cm, se la stufa è a gas. Quando la cucina è elettrica, l'indicatore potrebbe essere diverso.
2. Attaccare il cofano al cabinet. I punti di interfaccia devono essere di alta qualità e affidabili. In questo modo si eviteranno vibrazioni e rumori eccessivi durante il funzionamento del dispositivo.
3. Prima dell'installazione, controllare il funzionamento delle apparecchiature elettriche del dispositivo: convogliare i ventilatori silenziosi per lo scarico, l'illuminazione, ecc.
4. In un'area protetta dall'umidità vicino al cofano, installare una presa. Abbiamo già parlato della sua messa a terra obbligatoria. Alla fine del lavoro, tutto ciò che devi fare è collegare il cavo elettrico del cappuccio.
5. La cappa è collegata all'albero di ventilazione utilizzando un tubo per condotto dell'aria. Uno dei suoi compagni di estremità con il dispositivo, l'altro è visualizzato nel canale principale della ventilazione della casa. La connessione è realizzata utilizzando la griglia e le fascette.

Installazione analogica incernierata

L'installazione di un dispositivo a cerniera è molto più semplice, dal momento che non è necessario un cabinet speciale.

1. Sulla parete al livello richiesto sono indicati punti per il montaggio del dispositivo.
2. Nelle vicinanze di quest'area, installare una presa elettrica separata dotata di messa a terra.
3. Installare la cappa sulle staffe montate.
4. Collegare il condotto dell'aria alla sua uscita.
5. Il secondo lato del canale dovrebbe essere portato nel foro della ventilazione generale della casa con l'aiuto di una griglia e di un morsetto.

Fai attenzione! Prima di collegare la cappa alla ventilazione, si deve notare che ciascuna delle curve e delle pieghe del condotto riduce le prestazioni del dispositivo di circolazione del 10 percento (in media). In altre parole, se c'è una tale opportunità, il condotto di ventilazione dovrebbe essere fatto dritto.

conclusione

Se si seleziona correttamente e si installa correttamente il dispositivo di scarico per la cucina, si ha la garanzia di interrompere l'accumulo di vapore acqueo, prodotti di combustione nocivi e odori sgradevoli in questa stanza.

Il video in questo articolo continuerà il suo tema.
