Che cos'è la ventilazione di scarico - caratteristiche e
La ventilazione è uno dei sistemi di supporto vitale per l'ingegneria, responsabile della circolazione efficiente dell'aria in ogni tipo di stanza. L'assenza di un sistema di ventilazione correttamente organizzato può portare a ristagni d'aria, variazioni del livello di umidità a cui è possibile la formazione di muffe, funghi e odori sgradevoli nella stanza. Diamo un'occhiata a come funziona la ventilazione di scarico e quanto è bello.
Scopo della ventilazione di scarico e dei suoi tipi
Il compito principale di questo sistema è quello di far circolare il flusso d'aria nei locali. Si effettua organizzando il movimento dell'aria che entra nella stanza dall'esterno e la sua successiva rimozione regolare.
Per vostra informazione! Il flusso d'aria dalla strada si basa sul principio della ventilazione di scarico. Senza questo, nella stanza con un cappuccio funzionante, l'aria sarà rarefatta.
Sistemi di ventilazione domestica
Il sistema di ventilazione di scarico delle abitazioni e, ad esempio, degli uffici può essere suddiviso in:
- su misura, cioè, servendo una o più stanze adiacenti. Di solito per locali residenziali è una cucina e un bagno, o la ventilazione di una casa privata di campagna. Dove lo scambio d'aria naturale è impossibile, è necessaria l'installazione di ventilazione di scarico con coercizione. Per questo, un ventilatore (centrifugo o assiale) è integrato nel canale di ventilazione.

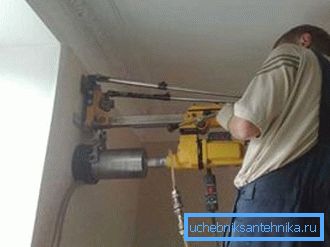

- La rimozione dell'aria dai bagni avviene solitamente attraverso piccoli camini per la ventilazione, posti nella costruzione di soffitti o direttamente sulla strada attraverso il muro esterno.
- È possibile combinare estratti di diversi bagni in un canale comune.
NOTA! Il ventilatore, di regola, è facilmente collegabile con le mani in parallelo con l'interruttore della luce. A volte, viene installato un relè temporizzatore aggiuntivo, prolungando il funzionamento del ventilatore dopo aver spento l'illuminazione per un po '.
- I ventilatori sono dotati di una valvola speciale che consente all'aria di muoversi quando l'unità è accesa e blocca il passaggio quando è spenta.
- Nelle cucine, per localizzare la rimozione di fumo e vapore sopra la stufa, viene installato un ombrello che porta anche un carico decorativo. La cappa è dotata di un ventilatore e un filtro composto da:
- Griglie grasse e sporche.
- Cartuccia con sostanze che neutralizzano gli odori sgradevoli. Questo di solito è un assorbente, ad esempio carbone attivo. Questo dispositivo dovrebbe essere sostituito circa 2-3 volte all'anno in quanto si sporca.
- centrale. Questi sono disposti, ad esempio, in condomini, dove la ventilazione degli scarichi nell'appartamento viene effettuata attraverso un sistema di canali separati che hanno accesso sul tetto dell'edificio. Ciò è particolarmente vero per i grattacieli prefabbricati in cemento armato, dove la progettazione dei singoli sistemi di scarico è difficile.
- Ogni appartamento nel bagno e la cucina ha un'uscita con una griglia di ventilazione integrata al canale di ventilazione verticale.
- Tutti i canali vanno sul tetto dove sono installati i fan sopra di loro.
- Puoi combinare i canali verticali in uno sopra l'edificio e installare un potente ventilatore.
- Se c'è un piano tecnico nell'edificio, i canali di ventilazione verticali sono assemblati in un condotto d'aria principale comune in questa stanza. Può servire il motore per la ventilazione di scarico, installato in una sovrastruttura sopra la sala macchine di un pozzo dell'ascensore.
Interessante! Una caratteristica della ventilazione centrale dei condomini è la fornitura di isolamento acustico. In modo che i vicini non si sentano l'un l'altro attraverso i canali di ventilazione, vengono installati speciali assorbitori di suono.
- combinato i sistemi di scarico sono dotati dei vantaggi e degli svantaggi della ventilazione centrale e individuale.
Oltre ai ventilatori, viene praticata l'installazione nei sistemi di ventilazione di una valvola di ventilazione di scarico o una semplice griglia che fornisce lo scambio d'aria senza coercizione. La valvola di ventilazione è una serranda regolabile, con un elemento di fissaggio, responsabile dell'intensità della rimozione dell'aria dalla stanza.
Tutti i suddetti dispositivi sono montati direttamente all'ingresso del condotto di ventilazione.
Attenzione! Nelle stanze dove le finestre in legno per la plastica non sono ancora cambiate, non ci si può preoccupare del flusso naturale dell'aria anche con i finestrini chiusi. Quando si sostituiscono le finestre con la plastica, cercare di acquisire i progetti con una valvola dell'aria integrata.
Ventilazione di locali industriali
La ventilazione industriale degli scarichi, oltre a creare un ambiente di lavoro confortevole, svolge diversi compiti, a seconda dello scopo della produzione:
- Rimozione di fumi in aree particolarmente pericolose.
- Garantire una trazione sufficiente nelle caldaie.
- Ulteriori parti calde soffianti, ecc.
I sistemi di ventilazione in produzione sono progettati tenendo conto di molti fattori:
- Scopo dell'impresa.
- Area di locali industriali.
- Il numero di persone che lavorano in una particolare stanza e il loro tipo di attività.
- Il numero e la natura delle apparecchiature che operano in officine, ecc.
Fai attenzione! Nel calcolo della ventilazione, è necessario tenere conto delle caratteristiche climatiche della regione in cui è situata la produzione.
Secondo il principio di funzionamento, la ventilazione di scarico nella produzione può essere:
- Naturale.
- Obbligatoria.
- Tipo misto
La ventilazione naturale nella produzione, come nella vita di tutti i giorni, viene effettuata con la penetrazione dell'aria libera dall'esterno e la sua rimozione attraverso i condotti di ventilazione.
La spinta con questo metodo di ventilazione delle stanze dipende dalle convenzioni dell'atmosfera circostante:
- Pressione.
- Differenze di temperatura
- Velocità del vento
Utilizzo di flussi d'aria attraverso i fori nei condotti di ventilazione. Nei locali di produzione, queste aperture si trovano ad un'altezza di 180 e 400 cm dal pavimento.
Il sistema forzato è dotato di apparecchiature speciali - ventilatori assiali, che aiutano a rimuovere attivamente l'aria di scarico dalla stanza.
Nel caso dell'utilizzo di un circuito di ventilazione forzata ad aria forzata, la ventola fornisce ulteriore alimentazione d'aria nel volume richiesto, aumentando l'efficienza dello scambio d'aria.
La potenza della ventola viene selezionata in base ai calcoli di progetto dello scambio d'aria richiesto.
Suggerimento: Quando si sceglie un'unità adeguata non è consigliabile deviare da questo valore in grande (con un margine), poiché il prezzo di un ventilatore industriale dipende direttamente dalla sua potenza. Inoltre, ciò comporterebbe un inutile superamento dei costi nella sua ulteriore operazione.
Design del sistema di ventilazione
Oltre alla creazione di qualsiasi altra comunicazione ingegneristica, il dispositivo di ventilazione di scarico è preceduto da calcoli e progettazione.
Questo processo viene eseguito secondo le specifiche tecniche e consiste in:
- Determinazione della potenza di ventilazione ottimale per una stanza con un volume e uno scopo specifici.
- Calcolo di lunghezze e sezioni di condotti d'aria.
- Completamento di raccordi per condotti e dispositivi aggiuntivi.
- Calcolo e selezione delle attrezzature.
- La scelta dei materiali di consumo.
Determinazione dello scambio d'aria
L'istruzione tecnica principale per la progettazione della ventilazione è un SNiP 41-01-2003, che regola la velocità normativa dello scambio d'aria per varie stanze, a seconda del loro scopo funzionale. Inoltre, questo documento prevede le seguenti norme di consumo orario di una persona, a seconda dell'occupazione:
NOTA! È a causa delle regole e dei regolamenti che esistono per i sistemi di ricambio d'aria, si consiglia di installare la ventilazione di scarico con l'aiuto di lavoratori specializzati.
- Per i locali di produzione:
- Con ventilazione naturale - 30m3.
- Senza ventilazione naturale - 60m3.
Molteplicità standard di ricambio d'aria - un valore senza unità di misura, che indica il numero di volte in cui una sostituzione completa dell'aria in una determinata stanza entro un'ora:
- Per i locali residenziali - il tasso di ricambio dell'aria è 1, ma non inferiore a 30 m3 / h per persona.
- Per i bagni e le cucine - il tasso di ricambio dell'aria è 1,5, ma non meno di 60 m3 / h a persona.
Conoscendo questi valori e parametri della stanza, è possibile calcolare la capacità di progettazione della ventilazione in due modi:
- Il primo con l'uso del tasso di ricambio d'aria secondo la formula L = n * V, dove:
- L è la potenza di ventilazione calcolata.
- n - frequenza normativa dello scambio d'aria.
- V è il volume della stanza, uguale al prodotto della sua area e altezza.
Di norma, la potenza nominale richiesta per il sistema di ventilazione rientra nell'intervallo:
- 100-500 m3 / h per gli appartamenti.
- 1000-2500 m3 // h per case private.
- 1000-15000 m3 / h per locali amministrativi, di magazzino e industriali.
La composizione del sistema di ventilazione
Dopo aver ricevuto la capacità di progettazione della ventilazione, è possibile iniziare a elaborare il layout dei suoi elementi principali.
La composizione di un tipico sistema di ventilazione comprende:
- Tubo di ventilazione di scarico - condotto circolare dell'aria, o una scatola con una sezione trasversale rettangolare, per la distribuzione dell'aria in tutte le stanze. La sua lunghezza, configurazione e area della sezione trasversale dipendono dal layout dei locali, nonché dalle caratteristiche di progettazione di un particolare sistema e dal suo scopo.
- La griglia della presa d'aria è montata direttamente all'ingresso del condotto di ventilazione.
- Ventola per un ricambio d'aria sufficiente e garantito.
- Filtro per depurazione dell'aria da impurità meccaniche e chimiche. I filtri vengono utilizzati sia nella produzione pericolosa (in garage, servizi di auto, ecc.) Che nella vita di tutti i giorni. Esistono due tipi di filtri:
- Sostituibile per uso singolo.
- Pulito. Possono essere smontati, puliti e rimessi a posto.
Ti ricordiamo che la progettazione e l'installazione del sistema di ventilazione è meglio fornire nelle mani dei professionisti.
conclusione
Ora conosci la differenza tra la ventilazione naturale degli scarichi e quella creata artificialmente, allestita in stanze con elevata umidità. In questo caso, è meglio costruire questo sistema prima della fine della riparazione, in modo che sia più facile nascondere l'antiestetica ramificazione del condotto.
Nel video presentato in questo articolo troverai ulteriori informazioni su questo argomento.
