Classificazione della ventilazione e familiarità con le
Questo articolo è dedicato al tipo di ventilazione e in base a quali criteri può essere classificato. Oltre all'effettiva classificazione delle specie, presteremo attenzione ad alcuni tipi di dispositivi di ventilazione, impareremo a conoscere il loro dispositivo e le loro funzioni.
Cos'è?
L'origine della parola ventilazione dal latino ventilatio - airing, in generale, fornisce un quadro completo dell'essenza del processo. Il termine inizialmente significa solo la rimozione dalla stanza di aria inquinata, di scarico e la sua sostituzione con aria esterna.
Inoltre: nel quadro di una terminologia consolidata, la stessa parola indica spesso insiemi di apparecchiature che forniscono lo scambio d'aria.
Il progresso, tuttavia, non si ferma: poiché i termini latini sono stati presi in prestito dalle moderne lingue europee, le apparecchiature di ventilazione hanno imparato a svolgere molte funzioni aggiuntive.
- La ventilazione è affidata alla fornitura e al raffreddamento dell'aria di mandata a temperature confortevoli.
- Ha imparato a regolare l'umidità dell'atmosfera nella stanza, ad asciugare l'aria o, al contrario, a inumidirla.
- All'impianto di ventilazione è stata assegnata la funzione di pulire l'aria da polvere e altri contaminanti.
classificazione
Quindi, da quali segnali sono classificati i moderni sistemi di ventilazione?
Movimento del movimento aereo
Può essere naturale o forzato. La circolazione naturale è assicurata principalmente dalla differenza nella densità dell'aria calda e fredda. Le masse d'aria calda si riversano verso l'alto e vengono forzate nel reticolo di ricezione del canale di ventilazione, da dove vengono rimosse sulla strada.
Inoltre, il tasso di circolazione può essere influenzato da:
- La caduta di pressione creata dal vento nella posizione dei canali di alimentazione e scarico su diversi lati dell'edificio.
- Il vuoto creato nel ventkanal in caso di vento dal deflettore è una forma speciale con un baldacchino che si apre sulla strada.
Il principale inconveniente della ventilazione naturale è l'instabilità del flusso d'aria che attraversa, che dipende troppo dal delta di temperatura tra la stanza e la strada, dalla direzione e dalla forza del vento.
Ventilazione forzata o meccanica è fornita dai ventilatori. Le sue prestazioni sono molto stabili e indipendenti da fattori esterni; inoltre, è facile da regolare semplicemente riducendo la velocità delle giranti. Il prezzo della consistenza è la dipendenza energetica: quando l'alimentazione viene interrotta, i fan si alzano.
Nota: filtrazione efficace, riscaldamento e condizionamento dell'aria sono possibili solo in sistemi di ventilazione forzata. In larga misura, proprio perché i processi corrispondenti richiedono un flusso d'aria stabile attraverso l'apparecchiatura corrispondente.
Direzione del flusso d'aria
Gli appartamenti nei condomini sono familiari a tutti noi ventilazione di scarico domestico, progettato per rimuovere l'aria di scarico (di solito attraverso il bagno e la cucina).
Il flusso d'aria in questo caso è passivo. Negli appartamenti costruiti dai sovietici, fu realizzato attraverso cornici di finestre e porte chiuse non consolidati; Nelle case moderne, le finestre di plastica sono sempre più dotate di valvole di aspirazione.
Tale schema ha una caratteristica piuttosto spiacevole: l'aria viene iniettata in un'abitazione, la cui temperatura e umidità sono determinate solo dal tempo e dalla stagione. Per gli abitanti di abitazioni, per la finitura di materiali e mobili, improvvisi cambiamenti di temperatura e umidità non sono così utili.
L'ingresso, o, come viene talvolta chiamato, ventilazione inversa, consente di svolgere le attività che abbiamo già menzionato sopra: asciugare o inumidire l'aria, cambiarne la temperatura in un senso o nell'altro e filtrare l'inquinamento.
appuntamento
Quali funzioni possono eseguire i sistemi di ventilazione?
| Tipo di sistema a destinazione | funzioni |
| Ventilazione generale di un'officina, di un edificio o di una sezione | Creare gli stessi parametri ambientali nell'intero volume della stanza. |

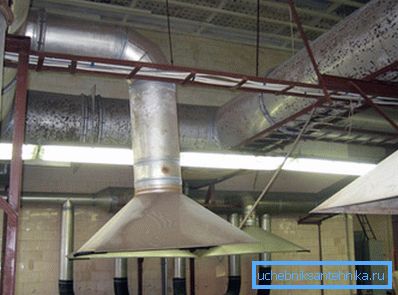

| Ventilazione locale | Fornire pulito o rimuovere l'aria inquinata direttamente sul luogo di qualsiasi lavoro. Un tipico esempio di un dispositivo di ventilazione di scarico locale è una cappa da cucina. |
| Ventilazione di emergenza in produzione | Scambio d'aria forzata nei siti di produzione in cui può essere rilasciata una grande quantità di sostanze nocive. La cosiddetta ventilazione a gas, utilizzata dopo l'operazione dei sistemi di estinzione a gas, rientra in questa categoria. |
| Ventilazione (fumo) | Fornisce il pompaggio accelerato dei prodotti di combustione in caso di incendio; allo stesso tempo fornisce una grande quantità di aria pulita alle vie di evacuazione (in particolare, agli ascensori e ai corridoi). Per ovvi motivi, la ventilazione in PVC o polipropilene non viene utilizzata in questa capacità: il materiale del condotto è in acciaio con uno spessore di 1,2 mm. |
Presenza di condotti d'aria
I condotti dell'aria (canali di ventilazione) per il trasporto di aria pulita o di scarico sono chiamati ventilazione del canale. Un sistema di ventilazione senza condotto è uno schema in cui l'aria viene pompata o iniettata direttamente attraverso una parete o il soffitto di un edificio - per mezzo di un ventilatore o naturalmente.
attrezzatura
Ora facciamo conoscenza con alcuni tipi di dispositivi utilizzati nei sistemi di ventilazione.
Fans
Un ventilatore assiale è una girante montata su un albero motore che trasporta il flusso d'aria lungo il proprio asse di rotazione. Esempi tipici di un ventilatore assiale sono il sistema di raffreddamento del processore di qualsiasi computer desktop moderno o il cofano di scarico nel condotto di ventilazione in cucina.
A proposito: quando si installa la ventilazione di scarico con le proprie mani, è meglio scegliere un modello di un ventilatore di scarico o di un condotto con un cuscinetto scorrevole, piuttosto che rotolare. L'istruzione è associata a meno rumore in questo tipo di cuscinetti.
Il vantaggio dello schema assiale è un'efficienza relativamente elevata. Lo svantaggio è una pressione relativamente piccola creata all'uscita.
Radialmente prevedibilmente chiamato un ventilatore, costringendo il flusso d'aria a muoversi lungo il raggio della girante. La girante ruota nell'alloggiamento; La maggior parte delle perdite è dovuta all'attrito dell'aria sulla parete interna del rivestimento del dispositivo. Tuttavia, a causa dello spazio minimo tra la ruota e la coclea, questo schema fornisce una pressione di uscita molto più elevata rispetto alla precedente.
silenziatore
Ovviamente, la ventilazione comfort dovrebbe produrre un minimo di suoni. Tuttavia, i fan produttivi per qualche motivo non vogliono girare in silenzio. La contraddizione logica viene superata dall'installazione di un silenziatore dopo la ventola di ingresso - contenitori con alette interne sviluppate, rivestiti con materiale fonoassorbente (fibra di vetro, gomma porosa, ecc.).
recuperatore
Questo è un nome comune per i dispositivi che effettuano lo scambio di calore tra i condotti di scarico e di aspirazione. Consentono risparmi significativi sul riscaldamento e sull'aria condizionata.
Ci sono tre concetti del lavoro degli scambiatori di calore.
- Lo scambiatore di calore a piastre fornisce il movimento incrociato di flussi immiscibili dai canali adiacenti con un gran numero di pareti comuni.. Lo schema è estremamente semplice ed indipendente dall'energia. Il suo unico inconveniente è il congelamento dello scambiatore di calore a basse temperature; Il problema è risolto aprendo temporaneamente il bypass per l'aria di mandata, dopodiché il flusso caldo del condotto di scarico scioglie rapidamente il ghiaccio.
- In un dispositivo rotante, una ruota con alette sviluppate ruota intorno a un asse situato sul bordo dei flussi. Il vantaggio della soluzione è il livellamento dell'umidità dell'aria di mandata dovuta al trasferimento di condensa sui bordi del rotore. Svantaggi: la complessità del progetto, la dipendenza energetica e la parziale miscelazione dei flussi, che porta, in particolare, al trasferimento di odori tra di loro.
- L'unità con un refrigerante intermedio è, in effetti, collocata nel circuito di ventilazione di due convettori e una pompa di circolazione, una sorta di sistema di riscaldamento in miniatura senza caldaia. Gli svantaggi dello schema: complessità, costi elevati e bassa efficienza. Il suo uso è giustificato solo in quei casi in cui le caratteristiche architettoniche dell'edificio rendono necessario diffondere l'afflusso e l'estrazione ad una distanza considerevole.
Riscaldamento, aria condizionata
Come già menzionato, il dispositivo di ventilazione include spesso dispositivi per regolare la temperatura del flusso di ingresso. Un aerotermo è un riscaldatore elettrico o acqua; nella maggior parte dei casi, il dispositivo di raffreddamento è un condizionatore d'aria canalizzato convenzionale con un blocco esterno posizionato sul tetto o sulla facciata.
Camera del plenum
Questo è un semplice dispositivo per il condotto di ingresso, che consente di distribuire l'aria sull'intera area della griglia. È una scatola di piccolo volume, in cui il flusso turbolento diventa laminare.
Serranda tagliafuoco
La loro funzione è quella di bloccare la diffusione della fiamma attraverso la ventilazione generale di scambio in caso di incendio, per garantire un'efficace rimozione del fumo e l'afflusso di aria fresca alle vie di evacuazione. Dalla posizione iniziale del lembo, sono divisi in valvole normalmente aperte, normalmente chiuse e a doppio effetto.
La valvola può essere azionata da una molla o da un solenoide. Un fermo fusibile, un fermo elettromagnetico o lo stesso solenoide che impedisce alla valvola di chiudersi o aprirsi può fungere da blocco.
conclusione
Speriamo che la nostra visione un po 'superficiale sui tipi di sistemi di ventilazione e attrezzature abbia soddisfatto la curiosità del lettore.
Come al solito, il video in questo articolo gli offrirà materiale aggiuntivo. Buona fortuna!
